自行车传动滚子链条结构三维造型

　　滚子链条是自行车传动系统中承担动力传递的核心挠性零件，三维造型时需要把链节之间的铰接关系、内外链板的叠装顺序、销轴与套筒的同轴约束以及滚子的自由转动空间完整表达出来。该模型沿空间曲线布置链节，能够直观呈现链条在弯曲路径上的连续啮合状态，适合用于传动方案校核、装配干涉检查、运动演示以及非标输送机构中的链传动参考设计。

　　从实际使用场景看，这类链条不仅出现在自行车牙盘与飞轮之间，也广泛存在于轻型输送线、包装设备、张紧机构和小型动力传递装置中。链条工作时，内链板与套筒组成相对固定的内节，外链板与销轴组成外节，相邻链节通过销轴和套筒形成转动副；滚子套在套筒外侧，在链轮齿槽进入啮合时可绕套筒转动，从而降低齿面摩擦和冲击。建模过程中如果只按单片链板阵列处理，容易忽略链节交替叠装和铰接轴线位置，后续做弯曲包络或链轮匹配时就会出现链板互相穿插、滚子中心轨迹错误等问题。

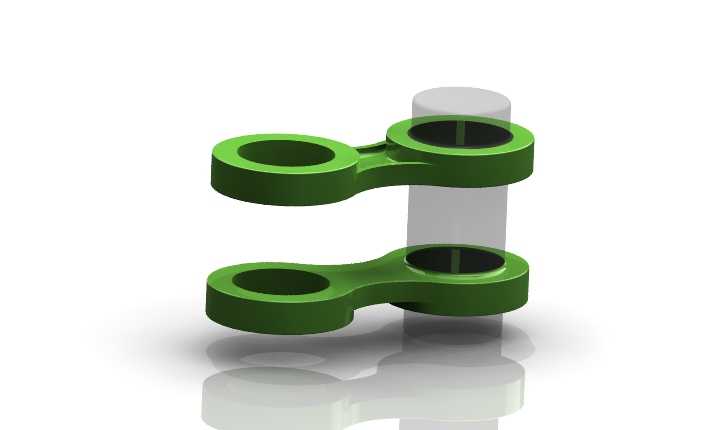

　　结构设计上，链板外形采用两端圆弧、中间收窄的典型轮廓，端部孔位用于容纳销轴或套筒。内链板之间保持固定节距内宽，外链板跨接在内链组件外侧，两侧链板对称布置，使拉力沿链条纵向均匀传递。销轴两端与外链板形成定位连接，套筒穿过内链板孔并支撑滚子，滚子外径略大于链板局部宽度方向的干涉边界，在啮合时优先接触链轮齿面。三维装配中应重点控制销轴轴线、套筒轴线和滚子回转轴线的重合关系，同时保留相邻链节绕销轴摆动的角度范围。

　　外形尺寸与安装边界方面，链条的关键尺寸包括节距、滚子外径、内节内宽、销轴长度、链板厚度以及整体宽度。节距决定相邻铰接中心的距离，也直接影响链轮齿数、齿形分布和包络半径；滚子外径需要与链轮齿沟圆弧相匹配，过小会造成啮合冲击增大，过大则可能卡滞；内节内宽影响链轮齿厚进入空间，外宽则决定车架、导板、护罩和张紧轮附近的避让尺寸。布置链条时，不能只关注中心线长度，还要检查链板在直线段、圆弧段和链轮切入切出区域的扫掠范围，尤其在多轴传动或曲线导向场景中，链节转角受铰接间隙限制，弯曲半径过小会导致链板边缘碰撞或转动副卡死。

　　设计思路上，先建立单个内链节和外链节的参数化实体，再依据链传动轨迹进行连续装配，更符合工程建模逻辑。内链节需体现两片内链板、套筒和滚子的层级关系；外链节需体现两片外链板与销轴的连接关系。沿曲线复制时，应让每个链节的铰接中心落在理论链轨迹上，并根据相邻点位方向调整链节姿态，使链板平面保持一致。若用于运动分析，还可在销轴与套筒之间设置旋转副，在滚子与链轮接触区域保留合理间隙，以便观察链条进入齿槽、抬升、脱离以及张紧边与松边的姿态差异。

　　在自行车应用中，链条上端与牙盘啮合、后端与飞轮啮合，中心距、齿数比和张紧量共同决定包角与悬垂状态。模型若用于结构展示，应保留链板、销轴、套筒、滚子的分件特征，便于剖切查看内部配合；若用于设备选型，则需要结合链轮齿形、轴向安装空间、护罩间隙和润滑维护空间综合判断。链条属于反复受拉、受冲击和磨损的零件，三维设计虽然不直接替代材料与热处理计算，但清晰的分件和边界表达可以帮助工程师在早期发现节距不匹配、链宽不足、弯曲半径超限以及相邻机构干涉等问题。

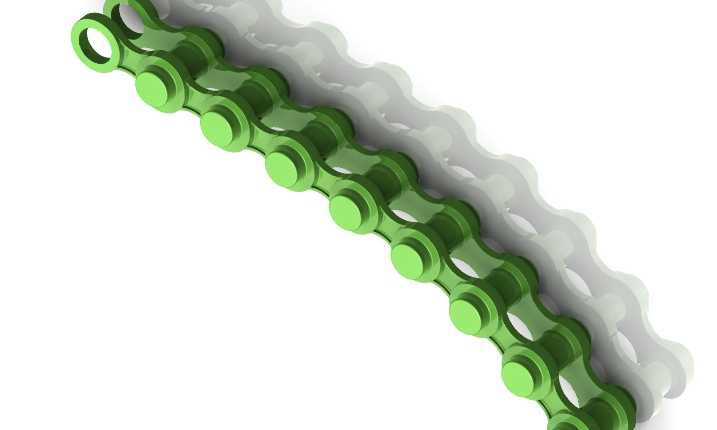

　　该造型以绿色链板和滚子形成醒目的视觉层次，背景中的浅色链影强化了链条沿轨迹连续排布的特征。对三维建模人员而言，这类零件的价值不在于单一实体外观，而在于通过重复链节、铰接副和曲线阵列，把挠性传动件在真实机构中的装配逻辑、运动限制和安装边界表达清楚，为后续链轮设计、张紧布置、护罩设计和整机传动校核提供可靠的结构基础。
