螺旋槽直柄端铣刀切削刀具结构

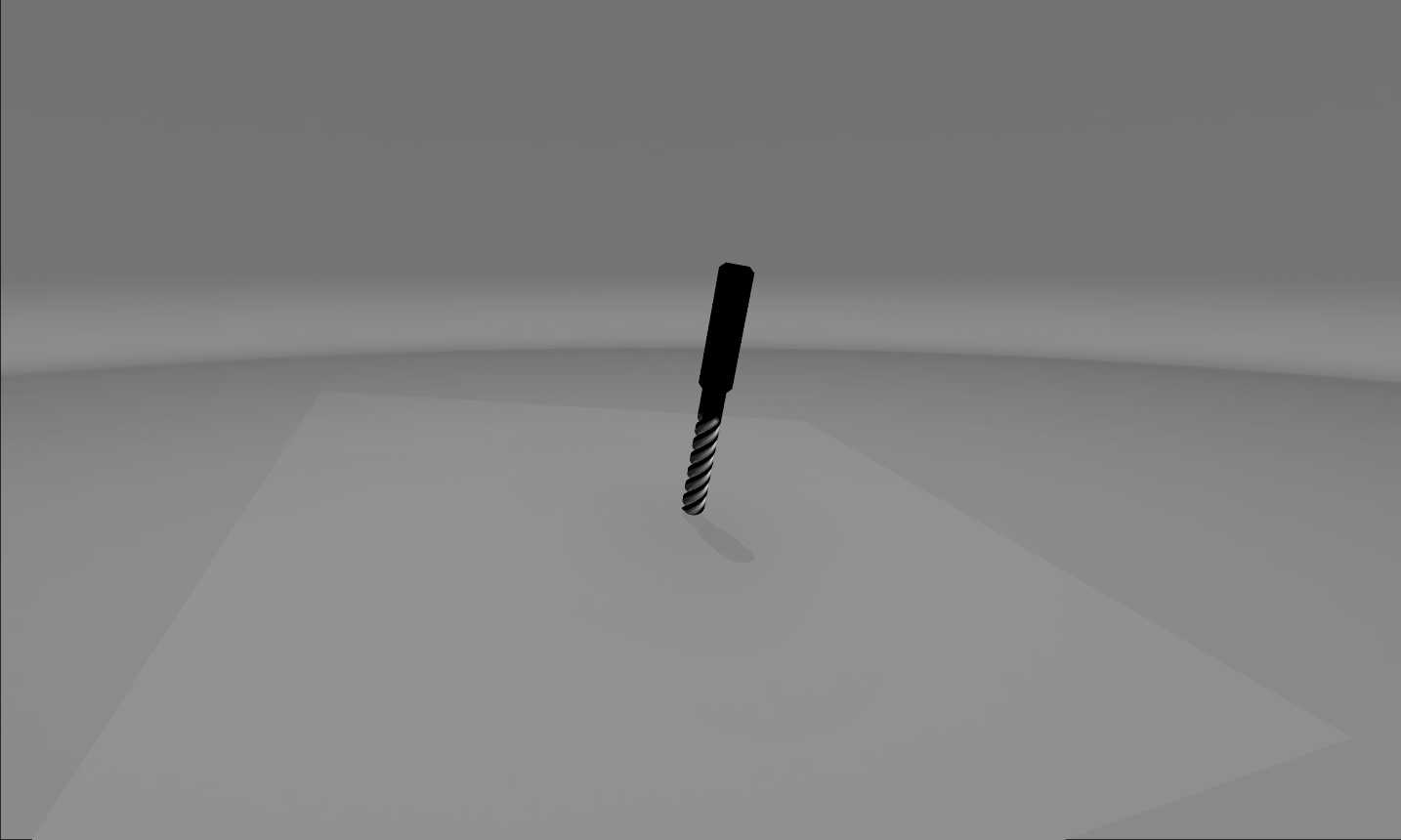

　　这套端铣刀三维结构围绕金属切削加工中常见的平面铣削、台阶铣削、轮廓开槽与侧壁精加工场景搭建，刀体采用直柄夹持形式，工作段布置连续螺旋排屑槽，刃口沿圆柱面螺旋延伸至端部，能够在铣床、加工中心及柔性制造单元中完成钢件、铸铁、有色金属等材料的常规铣削作业。直柄部分作为与机床主轴夹套、ER筒夹或强力刀柄配合的安装基准，建模时需要严格控制柄部外径公差、圆柱度与端面垂直度，保证刀具装入刀柄后回转轴线与主轴轴线重合，降低高速旋转时的径向跳动。刃部与柄部之间设置过渡轴颈，既可以避让夹持区域，又能在刃长受限时提供足够的刚性支撑，避免悬伸过长导致切削颤振。

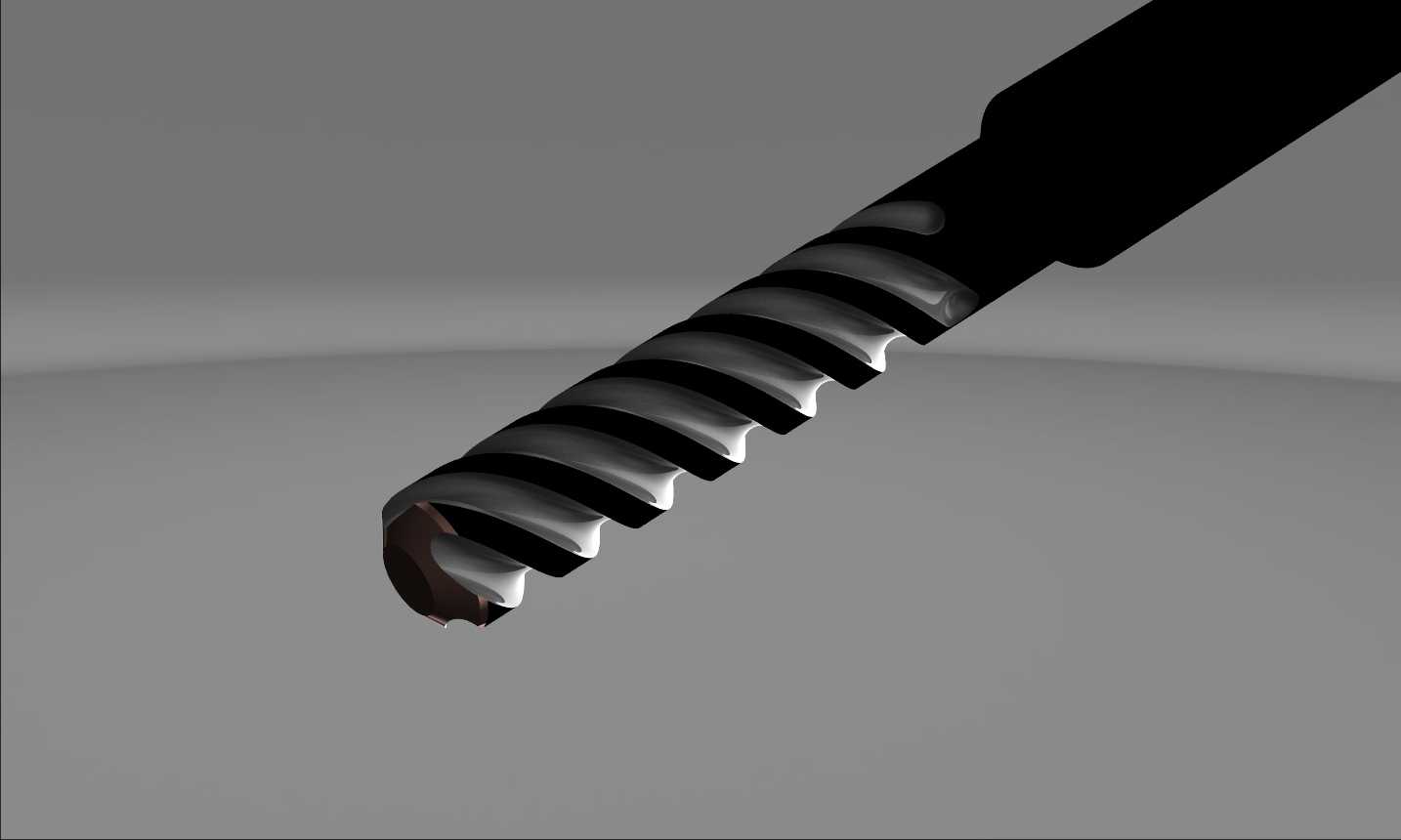

　　从实际加工逻辑看，螺旋槽并非单纯的外观造型，而是承担排屑、容屑与引导切屑流出的关键结构。刀具旋转进给时，端部切削刃先切入工件，周刃随后参与侧壁成型，切屑沿螺旋槽向柄部方向连续排出。若槽形过浅，切屑容易在槽内堵塞，造成已加工表面拉伤；若槽形过深，则会削弱刀体核心截面，使刀具在大切深工况下产生弯曲甚至折断。因此模型中螺旋槽的槽底圆弧、槽宽变化、刃带宽度和芯厚比例都需要结合铣刀直径、刃数与加工材料综合确定。该结构以单螺旋槽形式呈现，便于观察槽底走向、刃口形成和端部切削齿的空间关系，也适合用于刀具原理演示、夹具干涉检查和加工路径规划参考。

　　端部几何是端铣刀区别于普通钻头的重要部分。端刃需要覆盖刀具中心到外圆的切削区域，使刀具能够在一定范围内进行轴向插铣和水平进给铣削；外周刃则决定侧壁加工的直线度与表面质量。建模时应注意端刃与周刃在转角处的连续过渡，刀尖圆角或倒角区域会直接影响模具型腔、零件拐角和台阶底面的应力状态。对于需要清角的工况，刀尖半径应小于工件内圆角；对于粗加工工况，则可适当增大刀尖强度，减少崩刃风险。刀齿后刀面、前刀面和刃带之间的角度关系虽然在外观模型中简化表达，但在工程应用中直接影响切削阻力、刀具寿命和表面粗糙度。

　　安装边界方面，直柄刀具的有效悬伸长度通常由刀柄夹持长度、工件高度、夹具压板位置和加工深度共同决定。三维装配时应将柄部插入夹套足够深度，避免仅靠短接触承受切削扭矩；同时刃部不能与夹套、螺母或工件轮廓发生干涉。刀具外径决定切削槽宽和侧向步进量，刃长决定可一次达到的轴向切深，而柄部直径则影响可选用的刀柄规格。对于小直径铣刀，过长悬伸会显著放大让刀量，加工深腔时需要分层切削并降低进给；对于大直径铣刀，则要关注主轴功率、扭矩和机床刚性是否匹配。

　　在结构设计思路上，该模型把刀具拆分为夹持柄、过渡颈、螺旋槽工作段和端齿切削区几个功能区域，便于设计者检查各段直径变化、槽形连续性和刃口空间姿态。用于设备选型时，可将模型放入主轴、刀柄、工件和夹具的装配环境中，验证换刀路径、安全间隙和加工可达性；用于教学或工艺分析时，可通过剖切观察螺旋槽与芯部的截面关系，理解容屑空间、刀体强度和排屑方向之间的取舍。整体结构没有复杂附加机构，却集中体现了回转类切削刀具在几何精度、刚性平衡、排屑效率和安装适配方面的工程要求。
