电动汽车驱动电机结构三维建模设计

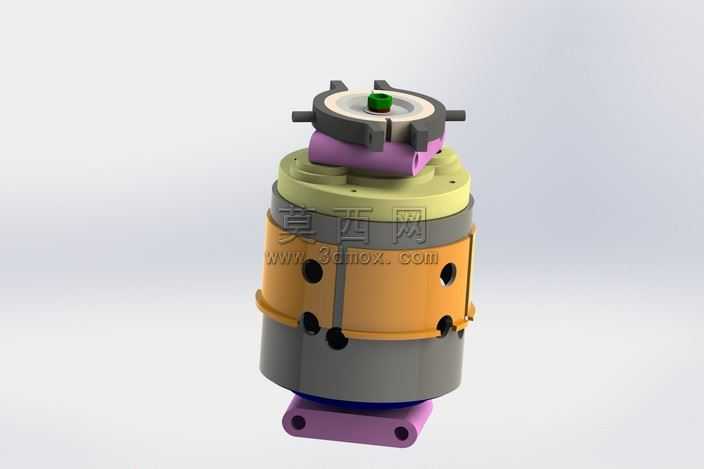

本模型为电动汽车驱动电机的完整三维结构建模成果，建模过程依托三维设计软件完成全参数化构建，从核心功能需求出发还原电机的真实装配逻辑与外观形态。建模阶段首先梳理电机的分层装配结构，自下而上依次完成底部安装支座、下端盖、定子壳体、绕组组件、上端盖、输出轴端定位结构的独立零件建模，每个零件均严格遵循机械设计的尺寸规范，对安装孔位、定位卡槽、配合止口等关键结构做了精准的尺寸约束，确保各零件装配后无干涉、配合公差符合常规机电产品的设计要求。材质渲染阶段针对不同部件的物理属性做了差异化的材质赋予：底部安装支座采用工程塑料材质，调整漫反射参数呈现哑光紫的工程塑料质感；中段定子壳体采用金属烤漆工艺质感，分别赋予灰、橙、黄三层分段壳体的哑光金属漆面效果，还原工业产品的分色设计逻辑；上端盖的定位结构采用硬质合金材质，调整金属粗糙度参数呈现机加工金属的细腻磨砂质感；顶部输出端的绝缘组件采用绝缘塑胶材质，还原塑胶件的半哑光表面特性；所有安装孔位做了内凹的深色材质处理，强化结构的立体感与真实感。结构设计上充分考虑电机的实际安装与功能需求，底部支座预留两个对称的安装通孔，用于电机在整车底盘上的螺栓固定；中段壳体周向均匀分布多组散热通孔，建模时还原了通孔的倒角细节，模拟真实机加工的工艺特征；上端盖设置多组径向定位凸台，用于电机与传动系统的对接定位；顶部输出轴端设置绝缘定位座与中心输出轴，还原电机动力输出端的结构形态。整体建模过程遵循从整体轮廓到局部细节的设计思路，先通过旋转凸台命令构建电机的圆柱主体轮廓，再通过拉伸切除、阵列命令完成壳体散热孔、安装孔的批量构建，针对顶部的异形定位结构采用多步拉伸与放样命令完成曲面过渡，确保所有曲面衔接顺滑无棱角，最终通过装配体配合命令完成所有零件的同轴心、重合配合，完整还原电动汽车驱动电机的真实结构形态，可用于机电产品结构展示、汽车动力系统教学演示等场景。
