拖拉机发动机平衡器工程图纸设计

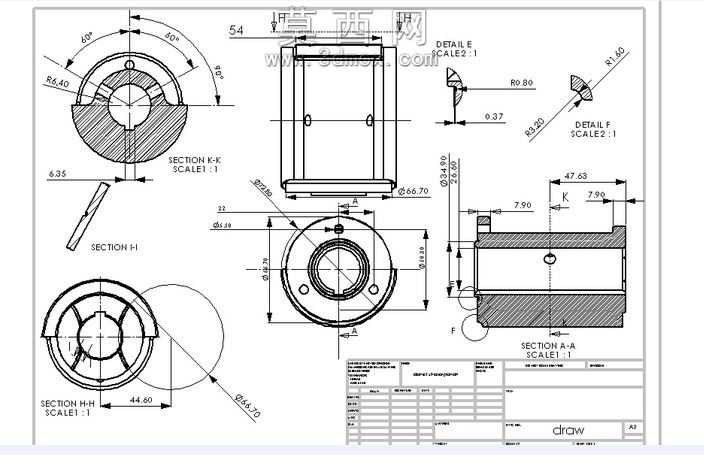

本作品为拖拉机发动机平衡器的全套工程绘图设计，围绕发动机平衡机构的功能需求展开全流程结构设计与图纸绘制。设计前期针对拖拉机发动机运行时的曲轴往复惯性力抵消需求，明确平衡器的安装适配尺寸、配重分布逻辑、装配公差要求，确保平衡器安装后可有效降低发动机运行振动，提升整机运转稳定性与零部件使用寿命。建模阶段严格遵循机械设计规范，先完成平衡器主体的基体轮廓构建，依次绘制带半圆配重结构的外环、中心轴孔、定位销孔、侧边安装凸台等特征，对各部位的尺寸公差、形位公差进行精准定义，比如中心轴孔与发动机曲轴的配合公差、配重块的角度分布公差、安装端面的平面度要求都经过反复校核，确保零件加工后可直接完成装配。图纸绘制过程中，采用多视图结合局部放大、剖面视图的表达方案，主视图清晰展示平衡器的端面配重轮廓与角度分布，侧视图呈现轴向厚度与安装凸台的位置尺寸，多个剖面视图分别表达轴孔内部结构、销孔深度、配重块的截面形状，针对细小的倒角、退刀槽等工艺结构单独绘制局部放大图标注详细尺寸，同时在图纸中完整标注表面粗糙度、热处理要求、未注圆角等技术要求，覆盖从毛坯加工到成品检验的全流程工艺参数。整套图纸的视图布局合理，尺寸标注清晰无遗漏，完全符合机械制图国家标准，既可以作为零件加工生产的直接依据，也可用于三维建模的尺寸参考，能够直接适配对应型号拖拉机发动机的平衡机构装配需求，在降低发动机振动、提升运行平顺性方面具备明确的工程实用价值。
