磁浮列车走行悬浮导向机构三维设计

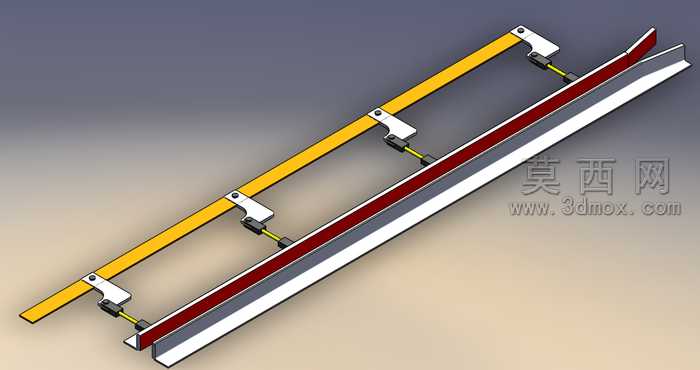

本作品为磁浮列车悬浮走行系统的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循轨道交通装备的结构设计逻辑，对悬浮架、导向轨、连接支撑组件、作动连接部件等核心结构进行了1:1等比例还原。建模阶段首先搭建整体装配骨架，以悬浮走行的纵向基准为装配主线，依次排布多组悬浮支撑单元，确保各支撑点位沿轨道纵向等距分布，匹配实际磁浮列车的悬浮力承载布局。各零部件建模时严格遵循机械设计公差规范，对连接耳板的铰接孔位、作动杆的伸缩行程区间、轨面贴合面的形位公差都做了精准的参数化定义，保证后续装配干涉检查零报错。材质与渲染阶段，针对不同部件的实际工程材质做了区分设置：主承载梁采用哑光黄色工程防锈漆材质，模拟实际车辆的防腐涂装外观；悬浮走行轨面设置为高光亮面金属材质，搭配暗红色的功能标识条带，还原轨道的功能分区视觉特征；铰接支座、作动杆等金属受力部件采用银灰色金属质感材质，添加细微的磨砂纹理与边缘倒角高光，凸显金属机加工件的质感；整体渲染采用柔和的漫反射环境光，搭配定向主光源突出结构的层级关系，通过柔和的阴影效果强化各部件的装配层次，让整体结构的空间位置关系清晰可辨。结构设计上，该悬浮系统采用模块化的支撑单元布局，每组支撑单元通过铰接支座与主承载梁连接，搭配可伸缩的作动部件实现悬浮间隙的动态调整，轨道侧设置有对应的导向贴合面，可同时实现垂向悬浮承载与横向导向限位的功能，各铰接位置均预留了转动间隙，能够模拟实际运行过程中轨道曲线段的适配动作。设计思路围绕磁浮列车低磨耗、平稳运行的核心需求展开，摒弃传统轮轨接触的走行逻辑，通过分布式的悬浮支撑点均匀分配车体载荷，整体结构无复杂冗余部件，各模块具备良好的拆装互换性，既可以作为磁浮交通技术的教学演示模型，也能够为磁浮走行机构的原理验证、结构优化提供直观的三维参考，帮助设计人员快速理解悬浮系统的力传递路径与部件配合逻辑。
