汽车发动机平衡轴总成结构三维设计

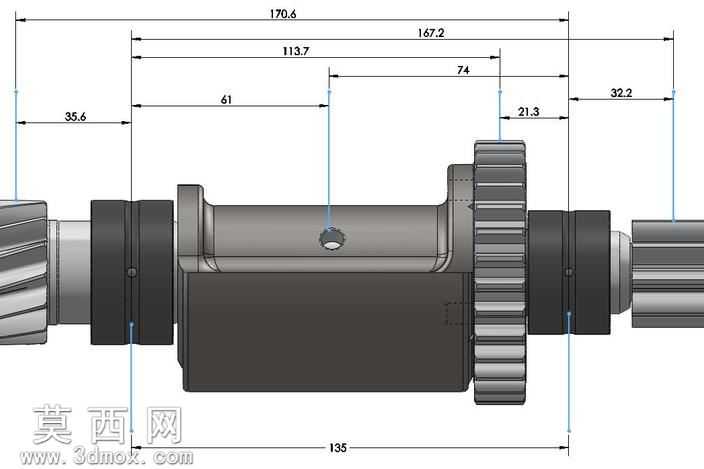

本模型为汽车发动机平衡器总成，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计公差规范，对每一处轴段直径、安装定位尺寸、齿轮啮合参数都做了精准还原，确保模型可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。模型整体为同轴式串联布局，两端设置花键传动轴段用于动力输入输出，中间集成平衡重块结构，中部装配传动齿轮用于传递曲轴端的驱动力，轴身设置多组轴肩与卡环槽用于轴承、密封件的轴向定位，每一处定位尺寸都经过反复校核，与二维标注的尺寸参数完全匹配。材质配置上，针对不同功能部件做了区分设置：传动轴段与传动齿轮采用合金结构钢材质，渲染时赋予金属磨砂质感，还原调质处理后的金属表面光泽；平衡重块采用高密度铸铁材质，表面做发黑处理的哑光深色材质表现；密封胶圈与轴套采用橡胶类材质，赋予低反光的深黑色弹性材质质感，不同部件的材质区分清晰，可直观呈现各零件的功能属性。结构设计层面，重点考量了平衡器的工作逻辑：平衡重块的偏心距经过参数化设定，可随发动机缸数、曲轴转角参数调整偏心质量分布，抵消发动机活塞往复运动产生的一阶、二阶惯性力，降低发动机运行过程中的振动与噪音；传动齿轮采用斜齿结构设计，建模时还原了齿向螺旋角、齿顶高系数等核心参数，保证齿轮啮合的平稳性，降低传动过程中的冲击噪音；轴身的油孔结构也做了精细化建模，还原润滑油道的走向，满足发动机润滑系统的设计要求。建模过程中采用自底向上的装配建模思路，先完成单个零件的参数化建模，再按照实际装配关系添加同轴、端面贴合、齿轮啮合等配合约束，确保整体装配无干涉，各运动部件可模拟实际工作状态的转动动作，可用于发动机动力学仿真、平衡性能验证等场景，也可作为教学案例展示发动机平衡机构的工作原理与结构组成。
