八比例四驱遥控越野赛车底盘结构

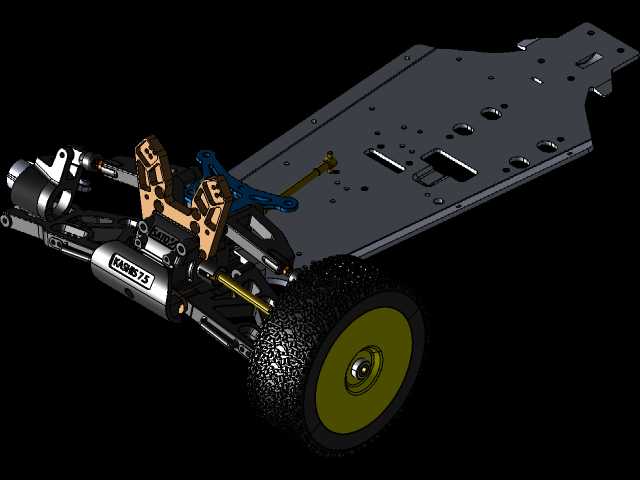

　　这套三维结构围绕1/8比例无线电遥控越野赛车展开，核心呈现的是一台轴传动四轮驱动底盘的前半段机械布局，覆盖车架主底板、前悬挂总成、差速传动单元、转向机构、轮毂轮胎以及前部防撞组件等关键部位。从工程视角看，这类RC越野底盘的设计目标非常明确：在非铺装路面、砂石赛道、跳台落地等剧烈工况下，保证动力传递连续、悬挂吸震可靠、转向响应直接，同时控制整车重心与维护便利性。

　　底盘主底板采用长条形平板式承载结构，板面分布大量安装孔位与减重开孔。孔位并非随意排布，而是对应前后差速器座、舵机安装位、电池仓边界、电子调速器固定点、防撞支架以及车壳柱的装配坐标。底板前端收窄并预留悬挂摇臂的摆动空间，中段保留较大平面用于布置动力电池与电子设备，后部延伸区域则为后差速、电机座及后舱壁留出安装接口。这种开孔平板方案在RC越野车上十分常见，优势在于加工路径简单、装配基准统一，后期更换舵机、调整电池位置或加装补强件时，不必重新重构主承载面。

　　前悬挂部分采用双叉臂式独立悬挂思路，上下悬臂围绕轮心形成多层约束。下悬臂长度与安装角度直接决定车轮在压缩和回弹过程中的外倾角变化，关系到弯道中轮胎接地面积；上悬臂则通过可调连杆长度改变轮距与倾角，为赛道调校留出余量。转向节集成轮毂轴、轴承位与转向拉杆球头座，轮心处能够看到制动或传动转接区域的结构轮廓。避震器虽然在当前视图中未完全展开，但悬臂上的安装耳、避震支架孔位以及摇臂运动弧线都已按实车装配关系预留，后续可直接接入阻尼器与弹簧组件，完成弹跳行程校核。

　　传动系统是该底盘的重点。轴传动四驱方案通过中央传动轴将动力从前部或中部动力单元分配至前后桥，前差速器位于前舱壁附近，输出轴经万向节或狗骨连接前轮轮毂。图中黄色长轴即体现了中央纵向传动的布置趋势，这种结构相比皮带传动更适合泥水环境，砂石侵入后不易出现带齿脱落或皮带跳齿，维护重点集中在轴承间隙、差速油粘度以及接杯磨损。前差速座与舱壁之间需要形成刚性连接，否则急加速时齿轮啮合中心距会发生微小变化，产生异响甚至扫齿。

　　转向机构采用舵机驱动连杆、双侧拉杆拉动转向节的典型布局。舵机通常固定在底板前部高位或中位，通过舵机臂带动转向横拉杆，使左右车轮同步偏转。设计时需要保证左右拉杆长度对称，转向极限位置不与悬臂、传动轴或车壳发生干涉；同时阿克曼几何关系应随弯道半径变化，让内侧车轮转角大于外侧，减少轮胎滑移。前部防撞组件由缓冲泡棉或尼龙保险杠、金属支架构成，图中前端银色块状结构承担正面撞击吸能与车壳支撑作用，碰撞时优先让支架变形或滑移，避免冲击力直接传入差速壳和底板螺纹孔。

　　轮毂与轮胎部分体现越野车的抓地需求。大颗粒深花纹轮胎适合松散泥土、砂石和草地，胎块较高，能够在滚动中切入松软路面；轮毂采用盘式加强结构，中心孔与轮轴锁紧机构对应，轮缘内侧留有防脱胎边界。若用于高速铺装路面，可更换低纹平跑车胎；若用于泥地，则需保证胎纹间隙足够大，减少夹泥导致的动不平衡。轮心附近的六角接合器承担扭矩传递，其尺寸与轮胎螺母锁紧高度必须匹配，否则急加速时可能出现轮胎打滑。

　　从安装边界看，前半段底盘的空间包络需要同时满足悬挂上跳、转向最大角、传动轴摆动和车壳内壁间隙。底板宽度决定电池与电子设备横向布置能力，前悬长度影响 approach angle，即接近角；离地间隙则由轮胎半径、下悬臂位置和差速器最低点共同决定。设计中若把差速壳布置过低，虽然重心下降，但越野通过性会受损；若底板过高，过弯侧倾又会增大。因此孔位、舱壁高度和摇臂枢轴点需要反复配合。

　　材料与制造思路上，主底板可选用铝合金阳极氧化板材以提高刚性和耐磨性，下悬臂、C型轮毂等易损件可采用碳纤维增强材料或高强度工程塑料制作，也可通过3D打印完成PETG或碳纤维增强耗材的样件验证。金属件负责承载螺纹与冲击，塑料或复合材料负责吸震与轻量化，这种分工能在碰撞维修成本与整车强度之间取得平衡。对结构设计人员而言，该模型可用于RC底盘布置学习、悬挂运动校核、传动干涉检查以及改装件开发参考；对建模从业者而言，其价值在于把平板承载、双叉臂悬挂、轴传动四驱和转向连杆等多个机械系统集中在同一装配体中，便于理解小型高速车辆从动力输入到车轮接地的完整路径。
