17英寸摩托车前轮带制动盘轮辋总成

　　这套前轮总成面向中大排量运动型摩托车的前轴行走与制动系统，覆盖轮辋、充气轮胎、轮毂辐条、双浮动制动盘、轮毂轴承位以及轮轴安装界面，适合在整车总布置、底盘件选型、制动匹配和外观结构评审中作为完整参考。实际装车时，前轮承担转向导向、垂向冲击传递、制动力矩反作用和轮胎接地载荷分配等任务，其几何边界直接影响前叉间距、挡泥板间隙、卡钳位置、转向极限以及整车前部姿态。

　　轮辋按17英寸摩托车常用规格建立，外缘保留胎圈座、轮缘凸峰和中部凹槽关系，用于约束无内胎轮胎或配套内胎轮胎的装配位置。轮胎外轮廓采用大圆角胎面与侧壁过渡，能够表达直行接地和侧倾过弯时的外形变化；胎体宽度、外径和轮辋宽度之间保持协调，避免在数字样机中出现轮胎与前叉管、挡泥板或辐射卡钳干涉。对结构工程师而言，轮胎不是单纯外观件，它决定了转向时的扫掠空间，也决定了制动盘、轮毂和前轴中心线的相对位置。

　　轮毂部分采用多辐条承载形式，辐条从中心轮毂腔向外辐射至轮辋内环，中间留出较大镂空区域。这样的布置一方面减轻非簧载质量，另一方面为制动盘、卡钳和冷却气流提供空间。中心区域设置轴承安装腔、油封位和轮轴通孔，轮轴轴线与制动盘同轴；轴承孔端面、衬套贴合面和速度信号采集位置需要在详细设计中按具体车型补充公差。轮毂外侧的星形承托结构与制动盘连接点对应，能够展示盘片在车轮上的固定方式。

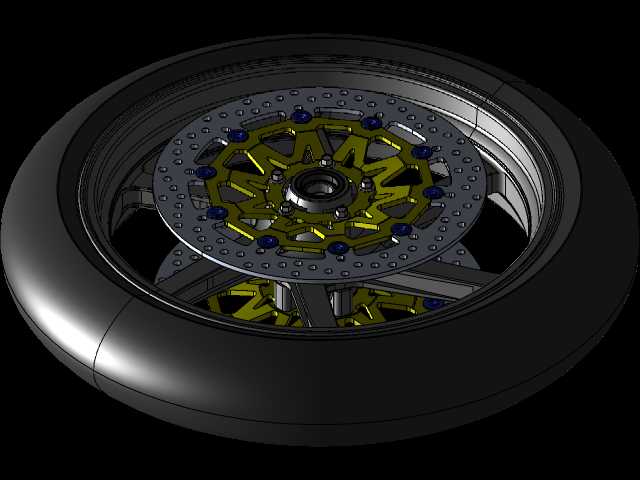

　　制动系统采用前后叠置的双盘布局，盘环上分布密集散热孔和螺栓安装孔。浮动盘结构通过内圈转接座与外圈摩擦环连接，热膨胀时可产生微量径向补偿，降低制动热变形引起的拖拽或抖动。盘片外圆、摩擦环宽度和螺栓分布圆需要与径向卡钳或对向活塞卡钳匹配；卡钳安装在前叉支座上，其摩擦片中线应正对制动盘摩擦面，盘片在两片摩擦块之间的侧向间隙也要在装配校核中保留。模型中蓝色连接件表达了盘片与轮毂之间的固定或浮动连接点，便于工程师检查拆装工具空间和螺栓锁紧顺序。

　　从设计思路看，前轮总成的核心不是单件造型，而是多个功能界面的同轴关系。轮辋中心面、轮胎中心面、制动盘平面和轮毂轴承轴线必须统一到前轴轴线上；前叉两筒内侧距离决定轮毂轴向长度，轮轴直径决定轴承和衬套选型，制动盘外径则受轮辋内径、卡钳包络和挡泥板内壁限制。若用于改装场景，还需要核对原厂前叉开档、轮轴孔径、速度齿圈位置、碟盘螺栓孔数以及abs传感器间隙，任何一个边界不一致都会造成装车失败。

　　在三维建模过程中，可将总成拆分为轮胎、轮辋、轮毂辐条、轴承腔、左右制动盘、浮动连接扣和紧固件等层级。旋转类零件适合以车削轮廓为基础生成，胎面花纹、辐条镂空和散热孔再通过阵列与切除完成；制动盘孔位采用圆周阵列时应注意孔数、起始角和盘片偏置方向，避免左右盘镜像后孔位与卡钳支架错位。装配验证时应重点检查轮胎最大转角下与前挡泥板、前叉底部、刹车油管和轮速传感器线束的间隙，同时确认制动盘在热态膨胀和车轮受侧向力偏转时不接触卡钳体。

　　该结构可用于运动摩托、街车、改装展示车或底盘教学样机的前期方案验证。工程应用中，轮辋需要满足气压载荷、冲击载荷和循环弯曲疲劳要求，制动盘需要兼顾摩擦热容量、盘面跳动和动平衡，轮毂则要把地面冲击、制动力矩和转向侧向力传递到前叉。数字模型保留了这些部件的外形关系和安装逻辑，可作为后续细化材料、工艺、公差和强度校核的基础。
