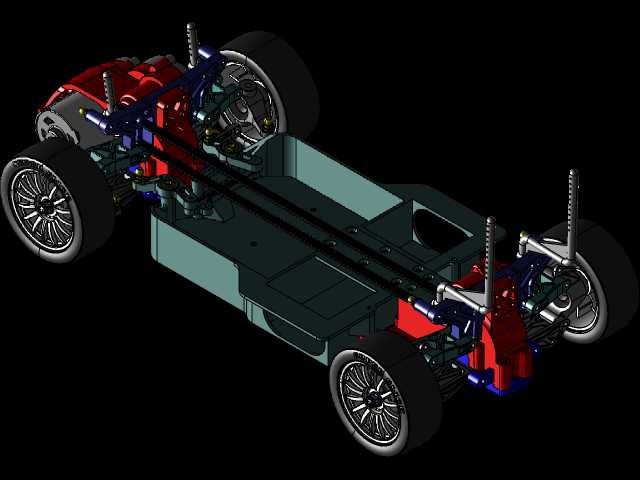

1比10四驱皮带传动遥控赛车底盘

　　这套1比10比例无线电控制赛车底盘，面向平跑车、房车及改装模型车的结构开发场景，核心采用四轮皮带驱动布局，前后桥均布置独立悬挂组件，整体以中央贯通式皮带传动路线为骨架，将动力从中央电机安装位同步分配至前后差速器，再经左右半轴传递至四个车轮。底盘主承载板采用狭长平板式构型，中部预留电子调速器、接收机、动力电池的安装平面，前后端向上延伸形成悬挂安装塔架，避震器以倾斜姿态铰接在塔架与下摆臂之间，这种布置在实车RC赛事中能有效吸收赛道接缝、路肩冲击，同时把重心压低，提升弯道侧倾刚度。从建模结构看，前后悬挂均采用双叉臂式独立悬架，上下摆臂通过销轴与底盘凸台连接，转向节集成轮毂轴承座与轮轴，前轮转向拉杆由中部舵机摇臂驱动，

　　后轮则通过半轴万向节与差速器输出端相连。皮带传动路线沿底盘中轴线布置，中央设置张紧轮与减速带轮，前后差速器壳体嵌入悬挂塔架内侧，传动带在护罩约束下运行，避免砂石卷入。这种皮带四驱方案相比齿轮直传，运转噪音更低、冲击缓冲更好，且前后动力分配可通过带轮齿数调整，适合铺装赛道的细腻操控需求。设计思路上，底盘板件预留了密集的调节孔位，悬挂臂安装位置、避震器角度、轮距与轴距均可通过更换垫片或调整孔位改变，以适配不同抓地力路面。车轮采用多辐条轮毂加橡胶轮胎，轮毂与轮轴通过六角接合器定位，保证扭矩传递可靠。前后保险杠与车壳柱位置在底盘端部预留，车壳可按比例覆盖悬挂与电子设备。安装边界方面，底盘总宽受轮距与悬挂外伸量限制，

　　悬挂压缩到极限时轮胎不得与底盘板或车壳干涉；转向行程内拉杆与摆臂需保留足够间隙，避震器全行程运动中不得与皮带护罩交叉。电池仓尺寸需匹配标准锂电包，电机座沿长槽可调，用于改变皮带张紧度与齿轮啮合间隙。差速器内部采用伞齿轮组，可通过更换差速油黏度调整限滑特性，满足竞速或漂移的不同操控取向。该结构还与经典Tamiya TA03平台的部分零件具备互换基础，摆臂、转向杯、轮毂接合器等易损件可沿用成熟配件，降低试制与维护成本。在三维建模过程中，需重点核对皮带包角、带轮中心距与张紧轮行程，确保传动带在悬挂跳动时仍保持合理张力；悬挂硬点位置决定了侧倾中心与抓地几何，需结合轮跳行程做运动干涉检查。整车装配关系覆盖销轴、卡簧、轴承、螺丝等标准件，底盘板、悬挂塔、差速壳、轮轴等自制件均按实际加工与装配逻辑建模，可直接用于结构评审、改装件开发以及RC赛车教学演示。
