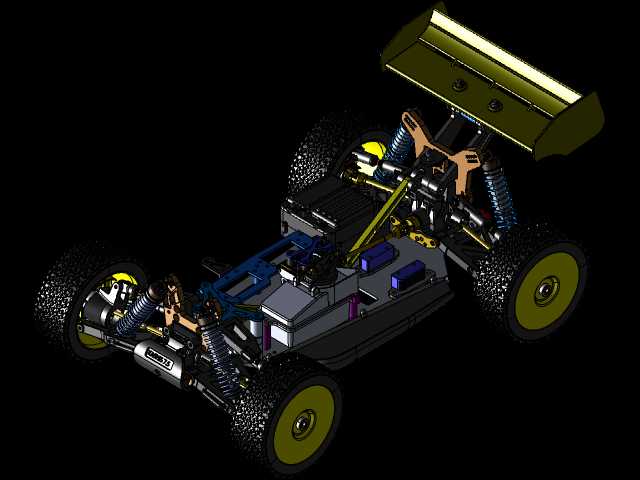

八分之一比例四驱遥控越野赛车底盘结构

　　这套四驱遥控越野赛车底盘采用八分之一比例搭建，整体围绕高通过性越野竞速场景展开结构布置，常见于户外非铺装赛道、砂石场地、跳台越野赛道以及模型车研发验证环节，可作为遥控越野车整车开发、悬挂调校、传动匹配以及教学演示的实体结构参考。车架主体以双层板式承载结构为核心，上层板与下层底板通过立柱、支撑件连接，形成刚性充足的承载框架，电池、电控组件、转向舵机、接收设备均预留独立安装位，安装孔位按照常用遥控模型配件的标准间距布置，装配时可直接匹配市面主流规格的电子件，无需额外二次打孔改造。

　　行走部分采用四轮独立双叉臂悬挂结构，每根摆臂都通过销轴与车架铰接，摆臂末端设置轮毂轴承座，转向节与轮毂轴集成布置，保证车轮跳动时定位参数变化处于可控范围。四个车轮均配置大行程螺旋弹簧液压避震器，避震器上端铰接在车架高位避震塔上，下端与下摆臂连接，倾斜布置的方式既压缩了车架上部占用空间，又能在车轮受冲击时获得更长的有效缓冲行程；避震塔采用多安装孔设计，可根据场地硬度、整车配重以及跳台落地冲击量调整避震器安装角度，改变悬挂杠杆比，适配不同操控风格。

　　传动系统采用轴驱四轮驱动方案，中央布置动力输出轴，前后各设置一组齿轮减速差速器，差速器输出端通过等速万向传动轴连接两侧车轮，动力从电机输出后经中央减速机构分配至前后桥，再由差速器传递到四个轮胎，即使单侧车轮离地，其余车轮仍可获得足够驱动力，在砂石、泥泞、颠簸路面的抓地表现远优于两驱结构。前后差速器外壳采用密封式设计，可填充润滑脂或差速油，通过更换不同黏度的差速油即可调整前后桥动力分配特性，满足弯道操控、直线加速等不同行驶需求。

　　转向系统由前置舵机安装位、转向拉杆、转向摇臂组成，舵机输出舵盘通过连杆带动中央转向滑块，再由左右两根拉杆同步拉动两侧转向节，转向几何经过匹配，车轮转动时内外轮转角符合阿克曼转向特性，减小弯道轮胎滑动磨损。车架后部高高设置一体式尾翼支架，尾翼板角度可调，高速行驶时可提供下压力，增强后轮抓地稳定性，避免越野跳跃落地后出现车头抬升、甩尾失控的问题。

　　整车安装边界充分考虑越野使用场景，底盘最低离地间隙预留充足，摆臂、传动轴、差速器等核心部件均高于底盘最低平面，穿越碎石、土坡时不易直接磕碰硬障碍物；车轮外沿超出车架主体侧面，侧翻时可先由轮胎接触地面，保护内部悬挂与电控组件。各铰接位置均设置耐磨衬套，长期承受冲击载荷时也能降低铰接孔磨损量，维护时仅需更换衬套即可恢复装配精度，无需整体更换摆臂。结构设计过程中优先保证拆装便利性，车壳支柱、电池压板、设备舱上盖均采用快拆固定方式，日常维护避震、清洁传动、更换电池时不需要完全拆解车架主体，大幅提升场地调试效率。
