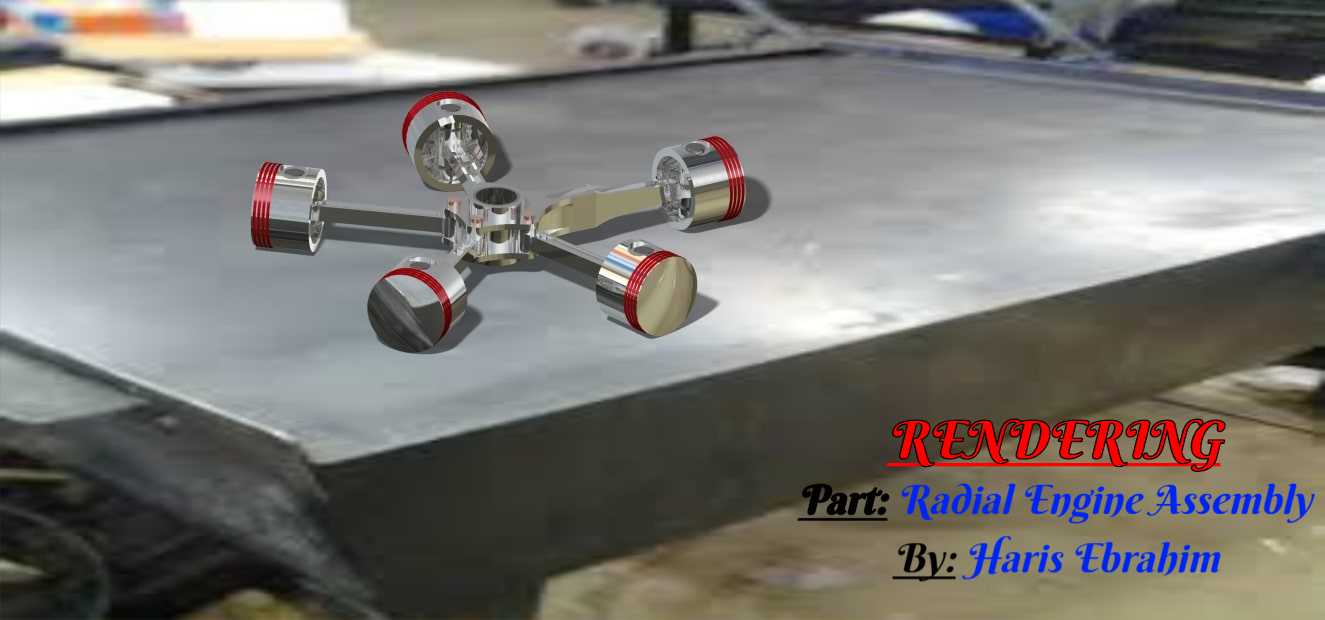

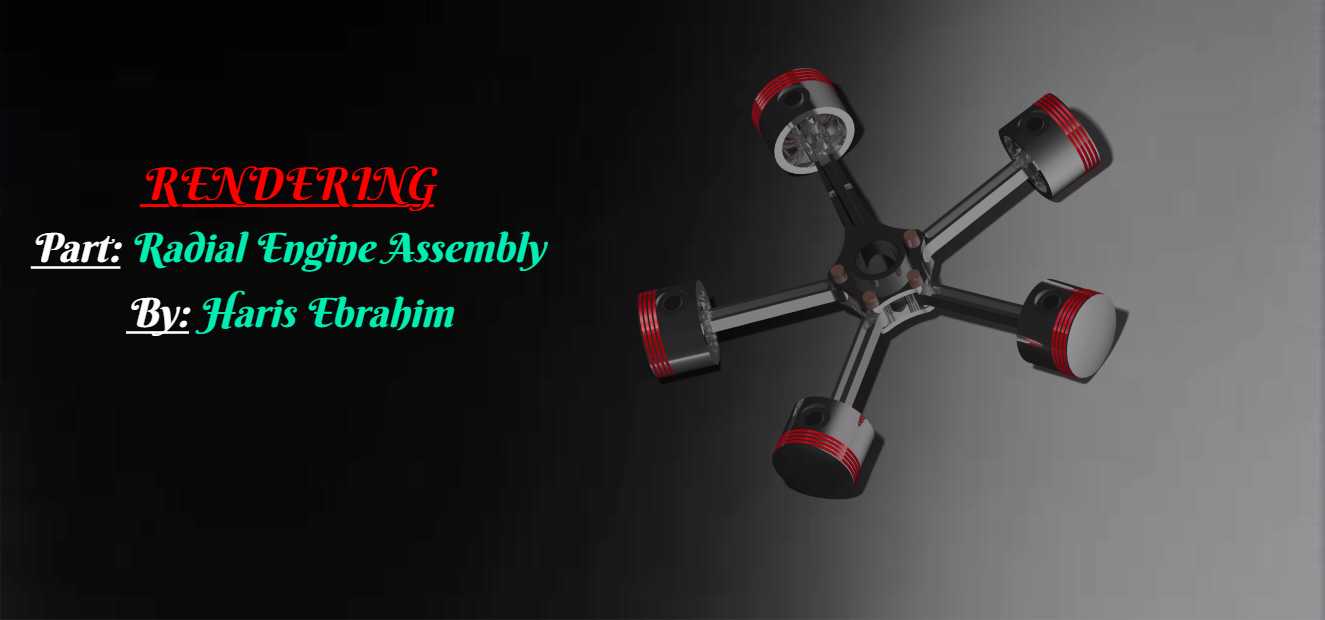

星型径向活塞发动机全套装配结构

　　这套径向发动机装配体围绕多缸圆周布置的动力输出需求展开，核心采用星型排布的活塞组件，所有气缸围绕中心曲轴轴线沿径向均匀分布，这类布局最早广泛应用于早期航空动力场景，在轻型通航飞机、试验类飞行器、复古航空动力复刻项目中十分常见，相比直列发动机，径向布局的曲轴长度更短，整机轴向占用空间大幅压缩，同时多缸交替做功的输出扭矩更加平顺，风冷散热条件也远优于直列排布机型，气缸直接暴露在迎面气流中即可完成高效散热，不需要额外布置复杂的水冷管路与散热腔体。

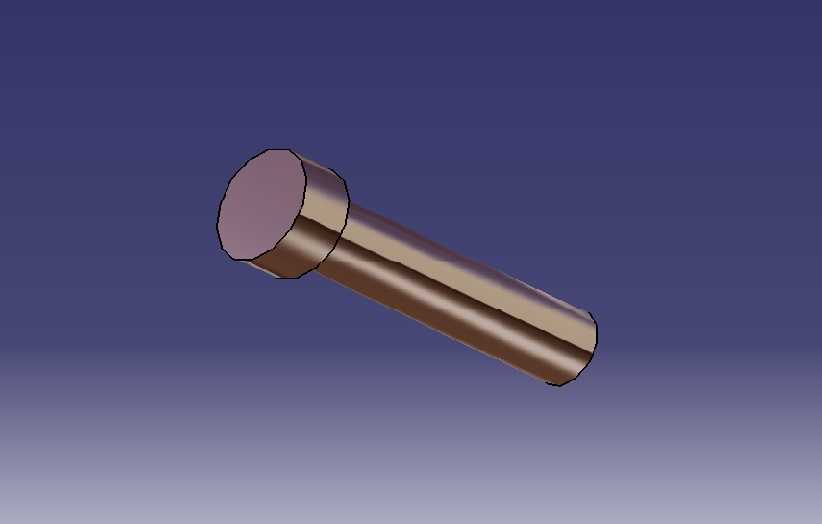

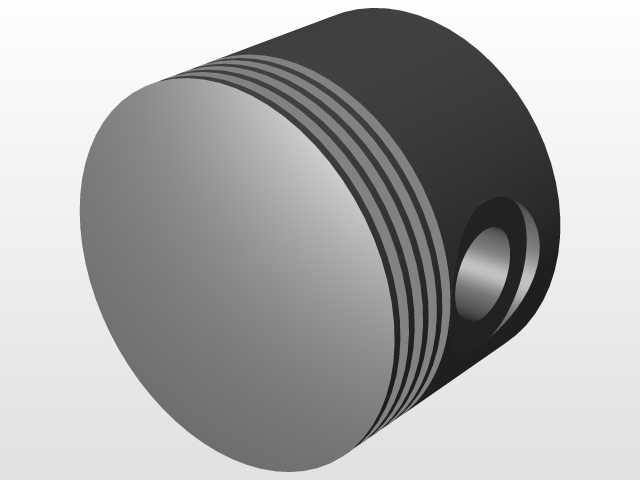

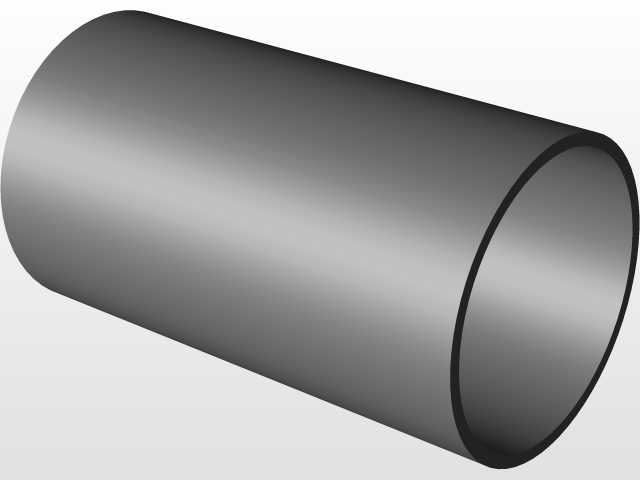

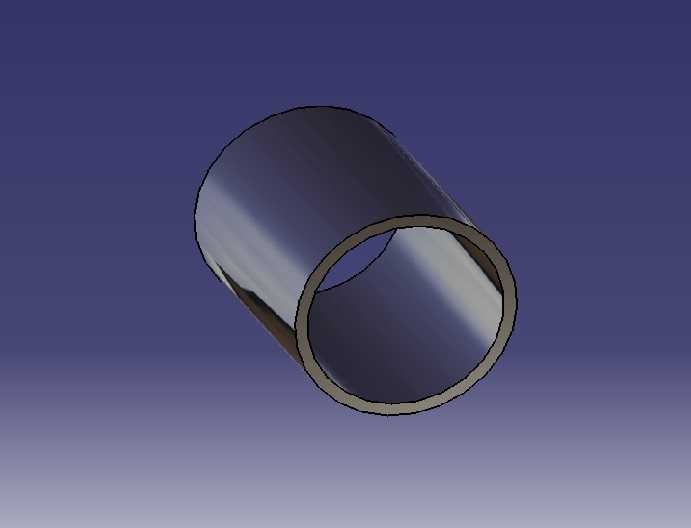

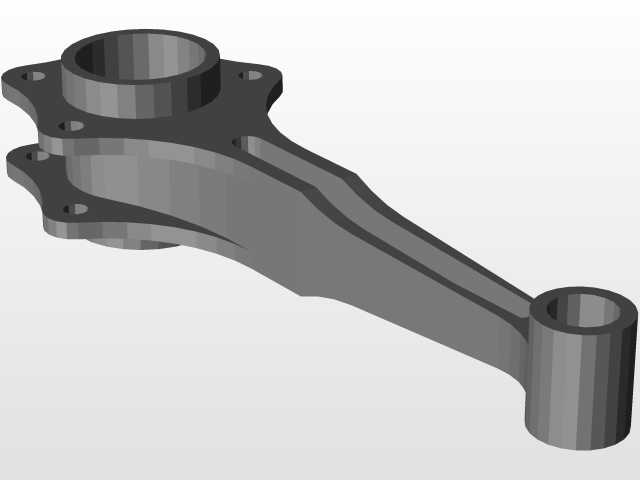

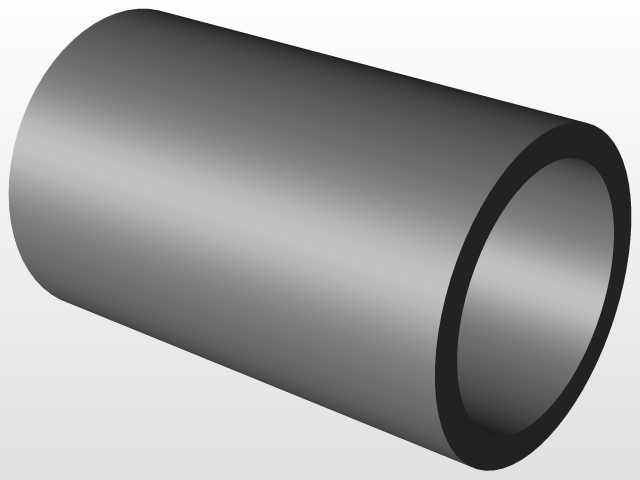

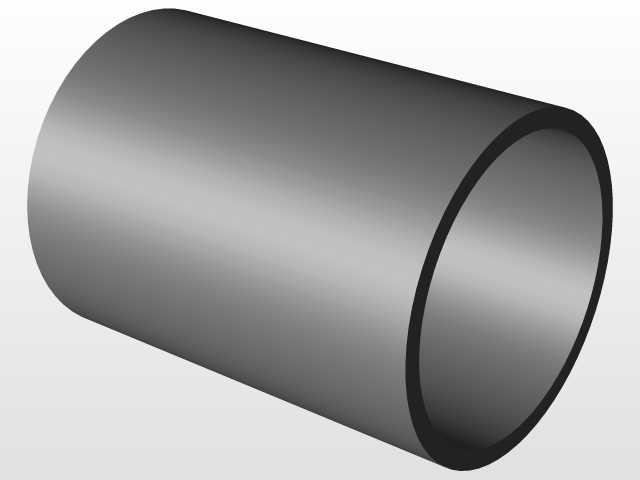

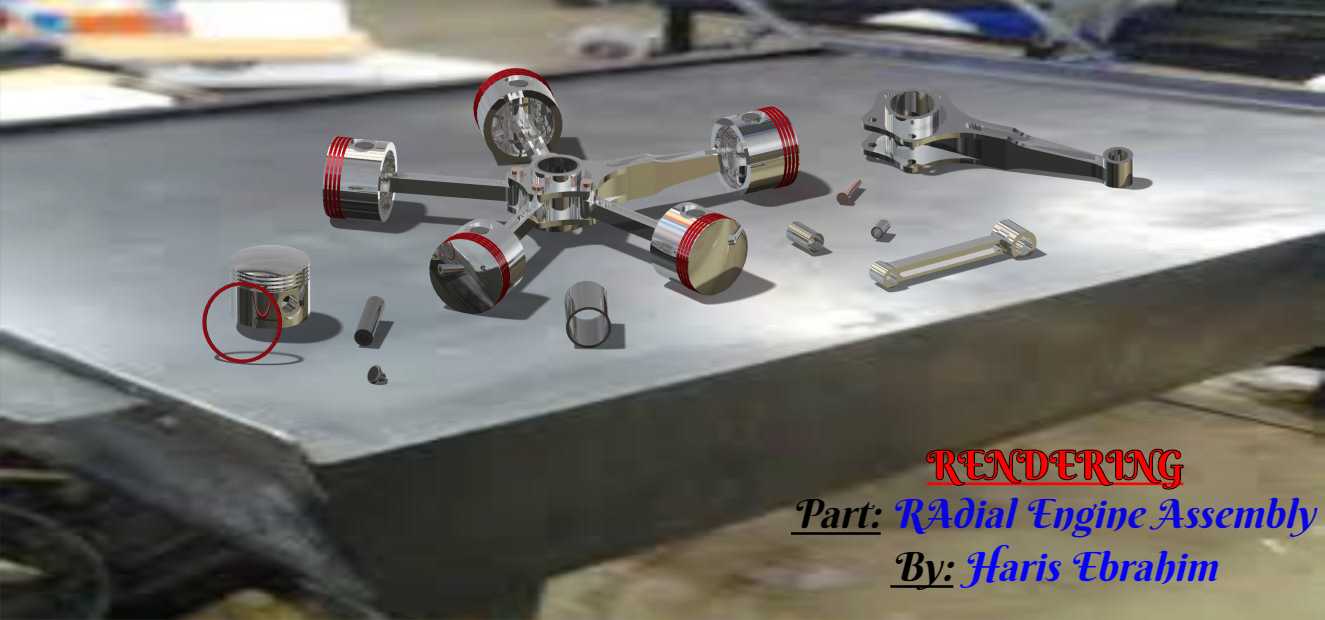

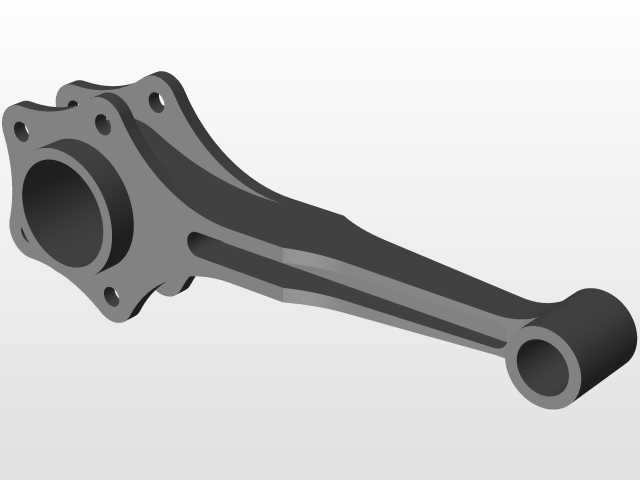

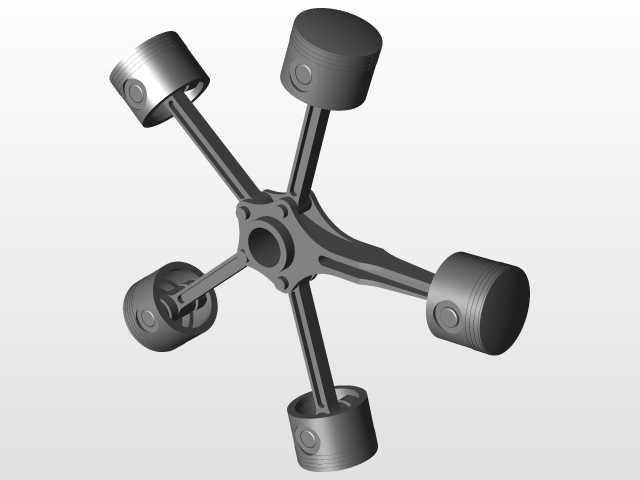

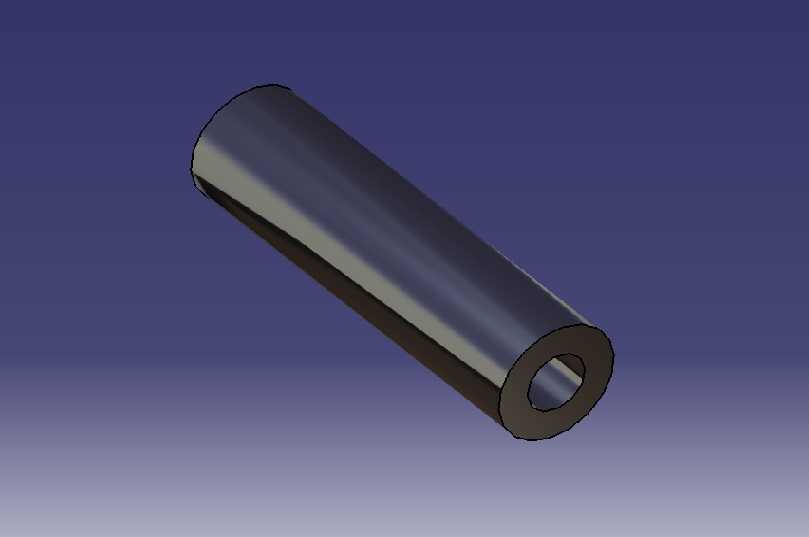

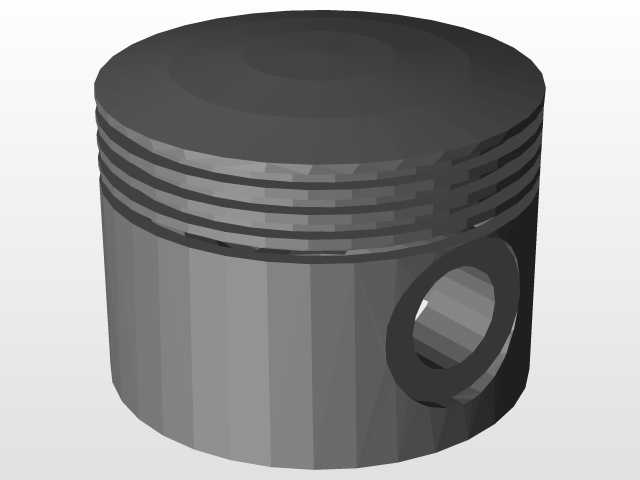

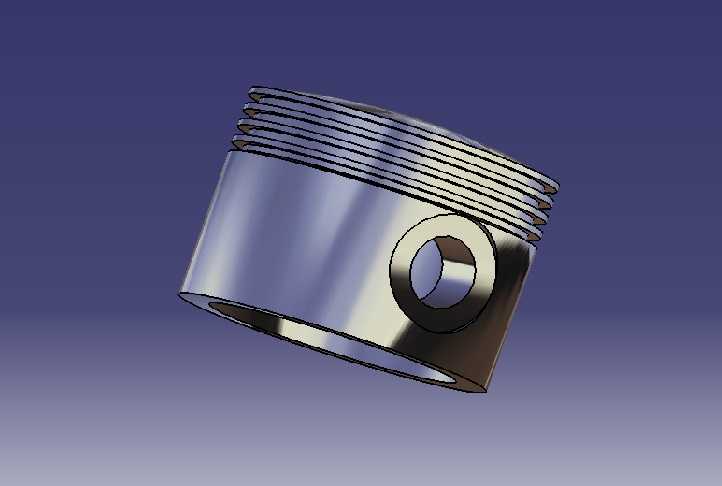

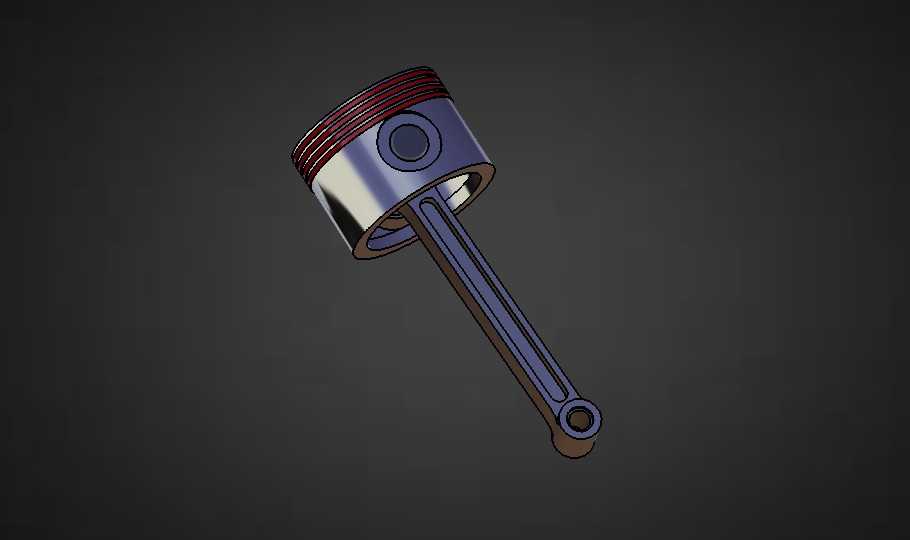

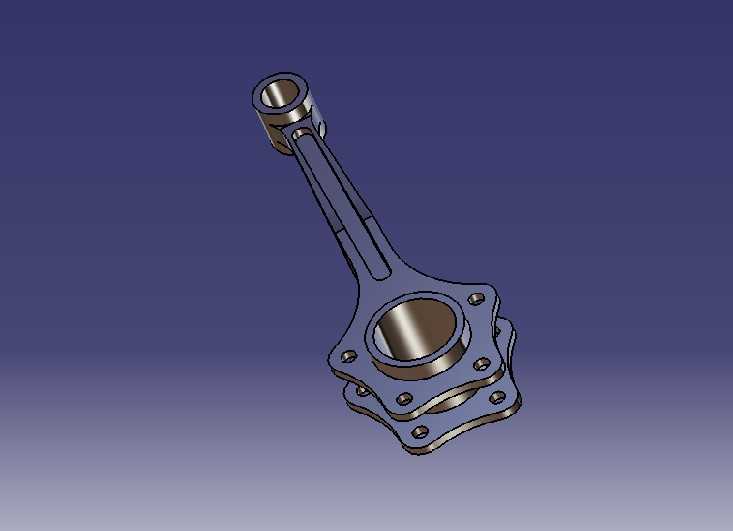

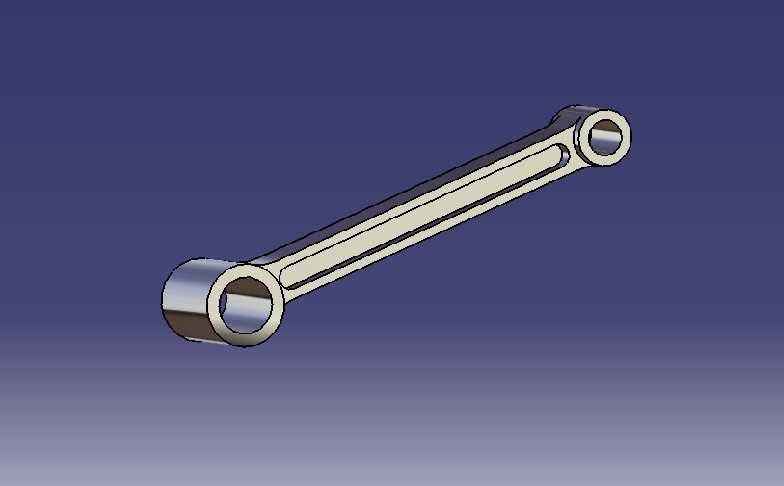

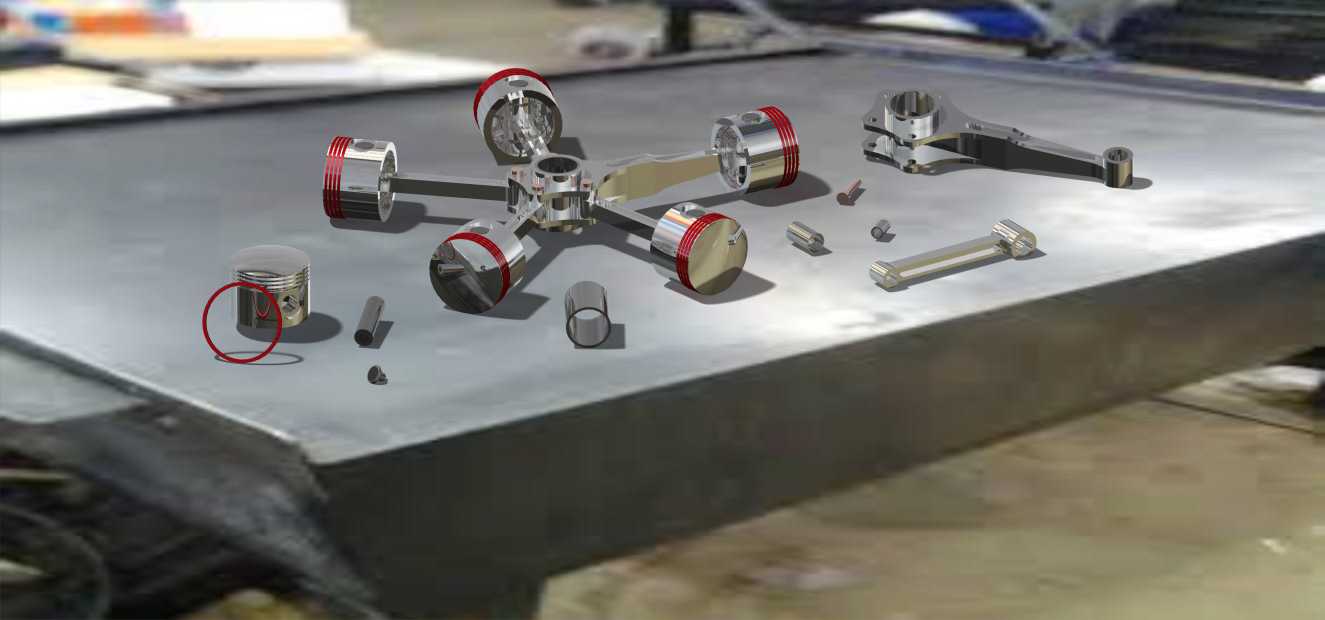

　　整套装配包含独立活塞、配套活塞环、中心主连杆、多根铰接副连杆、曲轴曲柄销、缸体配合小件以及各类紧固销钉，每一个零件的配合边界都按照实际装配逻辑完成约束：活塞外圆与气缸内壁采用间隙配合，预留热膨胀余量，活塞环槽的宽度、深度尺寸严格对应活塞环的截面规格，保证环体装入后可以自由张缩，在工作时贴合缸壁完成密封。主连杆大头直接套装在曲轴的主轴颈曲柄位置，其余各缸的副连杆一端通过铰接销与对应活塞的活塞销连接，另一端则铰接在主连杆大头的外缘铰接座上，这种连杆布局是径向发动机的典型结构，不需要为每一个气缸单独设置独立曲柄销，仅靠单个曲柄即可带动所有活塞同步完成往复运动，大幅简化了曲轴的加工难度，也让整机的径向尺寸更加紧凑。

　　从安装边界来看，整机所有气缸沿中心圆周向外辐射，装配完成后整机外轮廓为规则的星型盘状结构，轴向厚度仅对应曲轴、连杆大头的堆叠厚度，安装时仅需要在中心曲轴两端设置支撑轴承位，外围气缸的安装法兰沿圆周均匀排布，对接缸体固定座即可完成整机定位，不需要额外设计复杂的支撑机架。在做结构校核时，需要重点关注主连杆大头外缘各个铰接销孔的位置度，所有孔位需要沿圆周均匀分度，若孔位角度出现偏差，对应气缸的活塞运动行程就会出现偏差，进而导致压缩比不一致，工作时出现震动过大、动力输出不均的问题。活塞销孔的同轴度、活塞环槽的平面度也需要严格控制，避免活塞运动过程中出现卡滞、窜气的问题。

　　这类结构除了航空动力应用外，也常被用于小型教学演示样机、3D打印动力模型、机械结构教学教具，通过拆解装配可以直观展示曲柄连杆机构把活塞往复直线运动转化为曲轴旋转运动的完整原理，每一个运动副的配合关系都完全还原真实工业发动机的设计逻辑，没有做简化省略，铰接连杆的摆动间隙、活塞的运动行程、曲柄的偏心距都按照真实动力机械的传动比例设置，运动仿真过程中可以清晰看到多组活塞按点火顺序交替往复，连杆围绕铰接点小幅摆动的完整运动过程，对于理解径向发动机的工作原理、星型动力布局的结构优势有很高的参考价值。在进行衍生设计时，也可以在现有铰接座的基础上调整气缸数量，更改曲柄偏心距来调整活塞行程，匹配不同排量的设计需求，外围的安装法兰尺寸也可以根据实际对接的机架、支架安装孔位进行适配调整，不需要改动核心的曲柄连杆传动结构。
