V型十二缸发动机曲轴连杆活塞总成

　　这套V型十二缸内燃机核心运动机构三维数模，完整还原了高性能大排量动力单元的曲柄连杆配气驱动核心结构，在整车动力开发、高端乘用车辆动力总成教学、大型船舶辅机动力设计、固定式发电机组动力匹配等场景中都具备明确的工程参考价值。

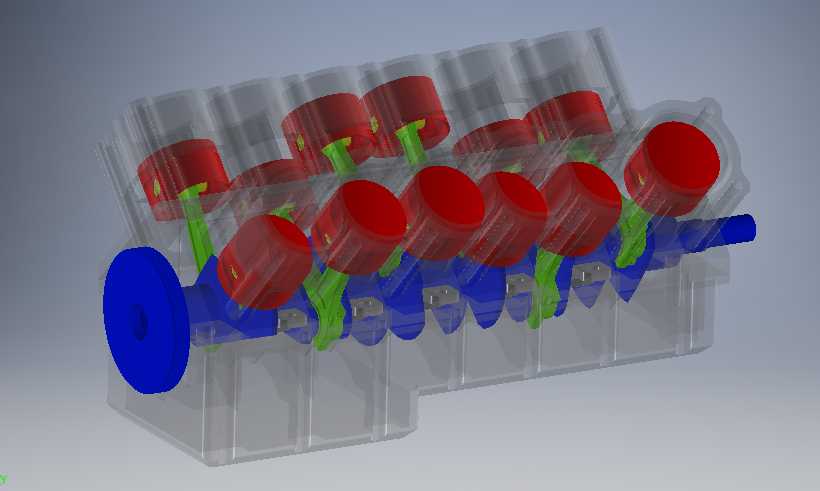

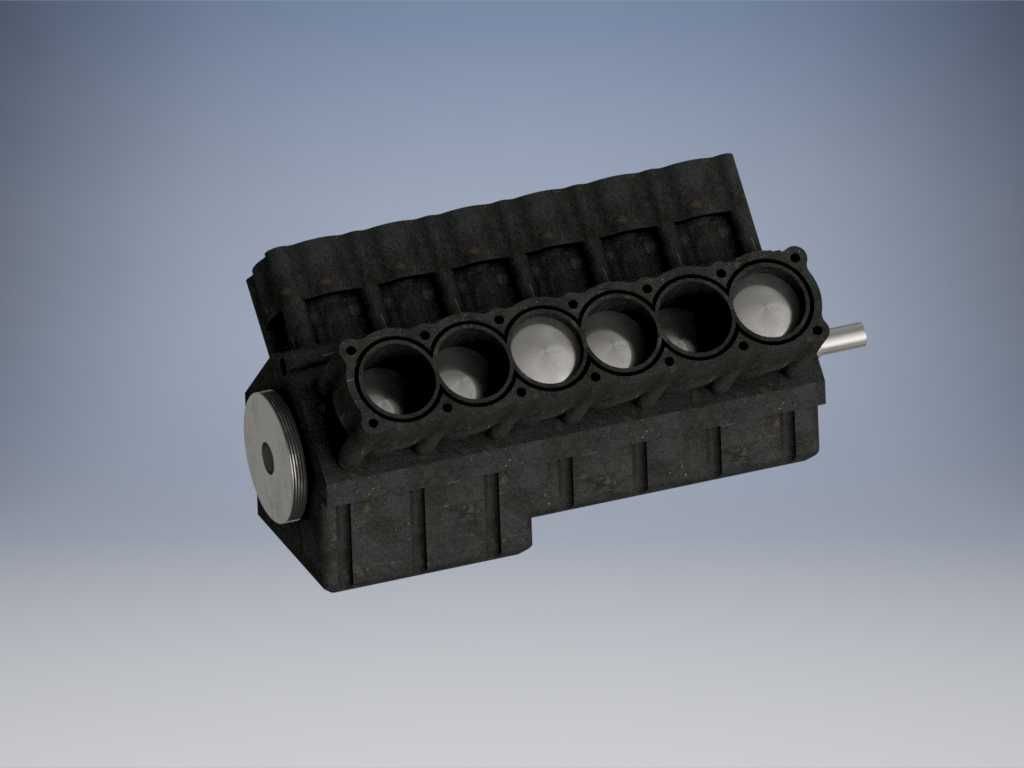

　　从实际装机用途来看，曲轴作为内燃机全部动力输出的核心承载部件，需要承接十二个气缸分两列V型布置交替做功产生的周期性冲击载荷，把活塞往复直线运动转化为曲轴末端的旋转扭矩，向外输出给变速箱或者发电机、螺旋桨等负载。整套机构包含整体锻造式曲轴、十二组活塞、对应连杆、曲轴轴瓦定位结构、缸体透明示意轮廓以及前端动力输出法兰，所有运动副的配合位置都按照实际装配逻辑完成约束，可直接用于运动干涉校验与做功行程动态演示。

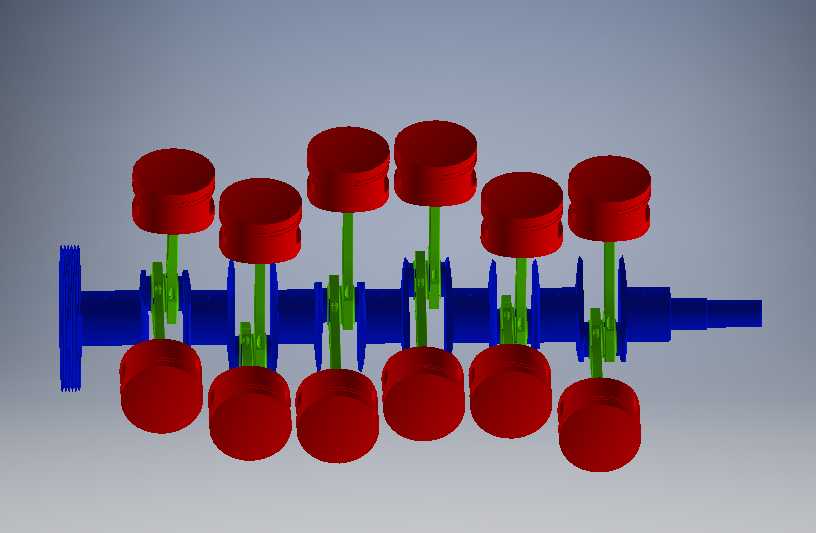

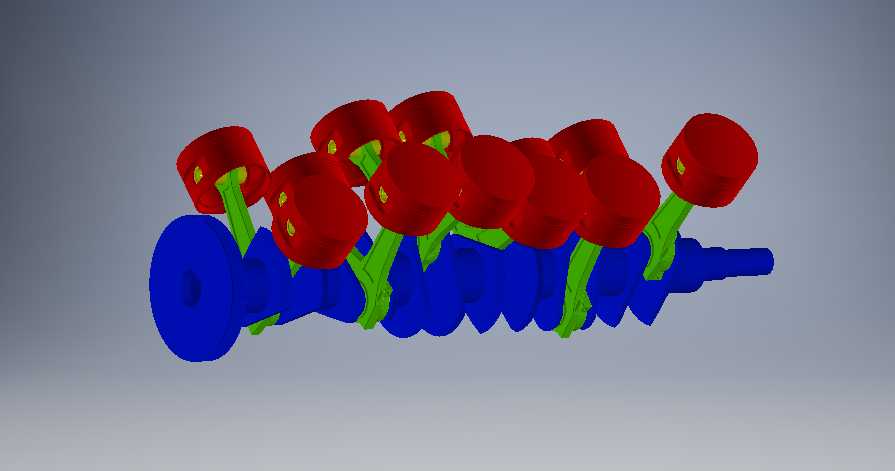

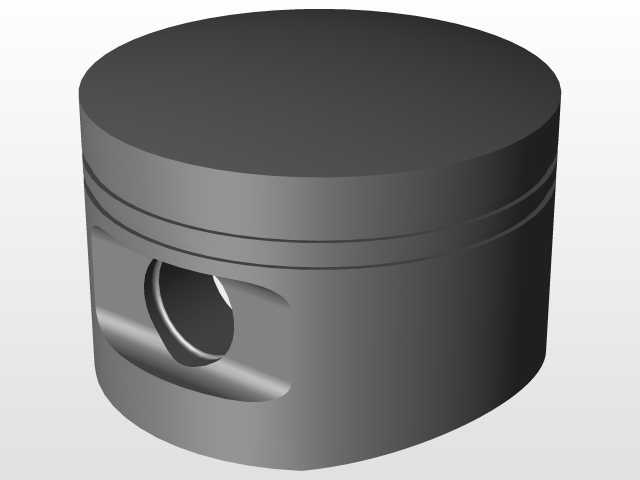

　　设计思路层面，V型夹角的布置首先平衡了整机长度与高度的边界矛盾：直列十二缸整机轴向尺寸过长，会大幅挤占车辆机舱或者机组安装空间，而采用两列气缸对称呈V型排布后，曲轴的轴向长度压缩至直列六缸的水平，整机重心显著降低，同时十二缸交替点火的做功间隔更小，曲轴运转的扭矩波动远少于六缸机型，运转平顺性与NVH表现有本质提升。建模过程中曲轴的曲柄销采用错拐布置，相邻做功气缸的曲柄相位角按照V型机点火顺序匹配，保证两列气缸的连杆轴颈布局互不干涉，连杆大头采用剖分式结构配合轴瓦抱紧曲柄销，小头通过活塞销与活塞内腔销座连接，活塞顶部的燃烧室凹坑、环槽位置都做了结构化还原，透明缸体部分仅作行程限位示意，不参与受力计算。

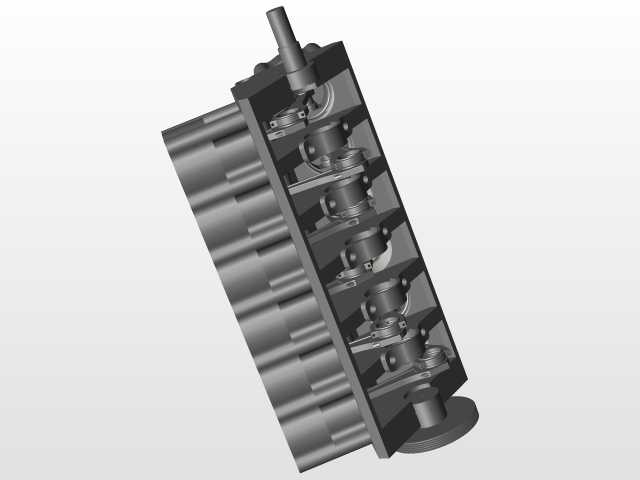

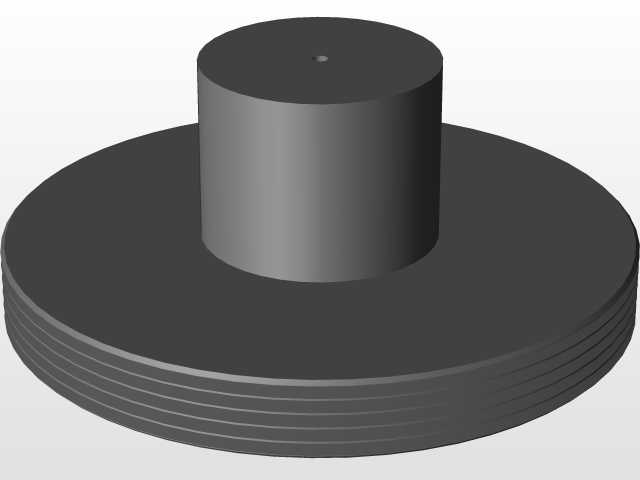

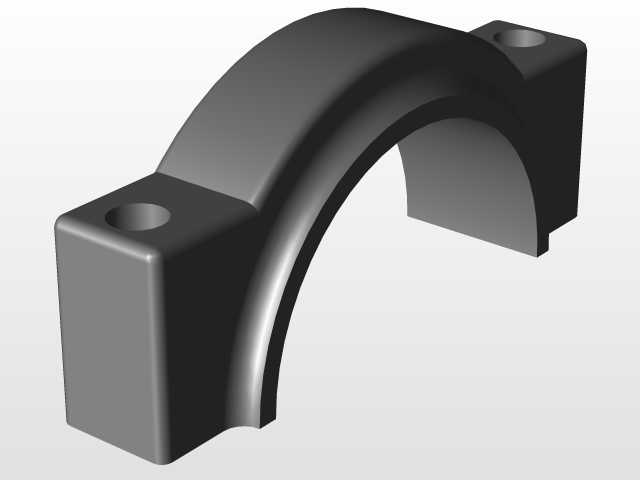

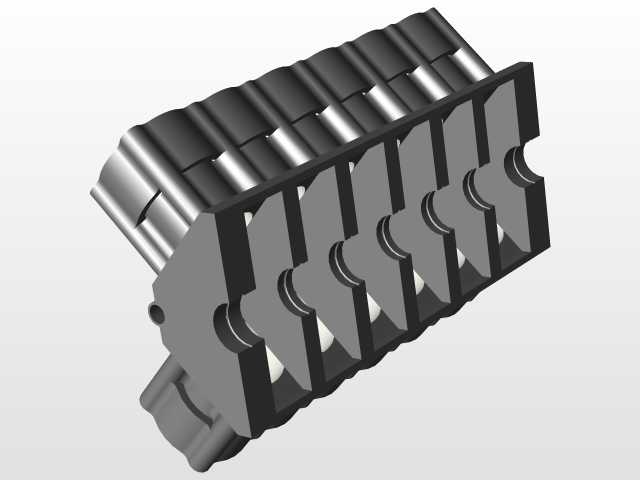

　　外形与安装边界上，曲轴前端的蓝色法兰盘为动力输出接口，法兰端面预留的螺栓孔位用于连接飞轮或者扭转减振器，安装时需要保证曲轴主轴颈与缸体主轴承座的同轴度公差，主轴颈下方的主轴承盖按照发火顺序对应布置，轴向定位止推片设置在中间主轴颈位置，限制曲轴受热膨胀后的轴向窜动。活塞在气缸套内做往复运动时，连杆随曲轴转动做平面摆动，建模时已经校验了活塞在上止点、下止点以及中间任意转角位置，连杆身与缸体曲轴箱内壁、相邻曲柄臂之间都保留足够的安全间隙，不会出现运动磕碰。

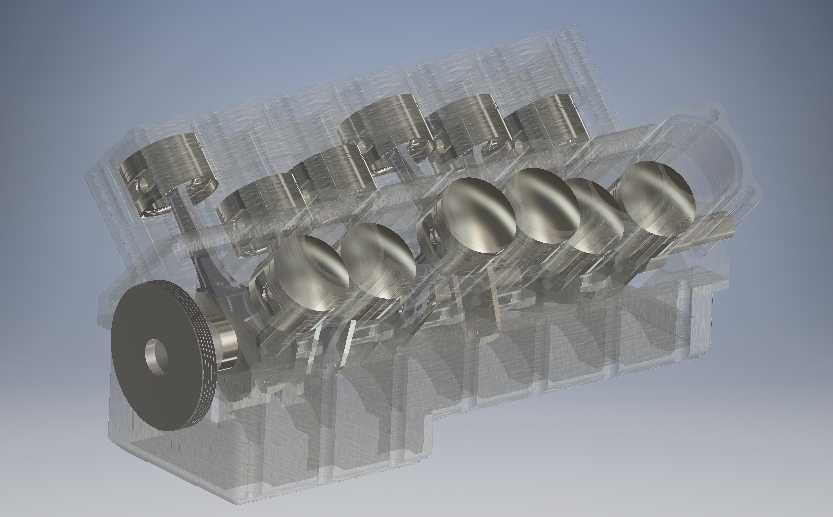

　　工程应用中，这类数模可以直接用于曲轴的疲劳强度校核前置参考：十二缸机型的曲轴承受的交变弯扭复合载荷远高于小缸数机型，曲柄臂与轴颈过渡圆角的应力集中区域是设计优化的核心，数模中各段轴颈的直径比例、曲柄臂厚度、平衡重的布置位置都贴合量产大排量V型机的成熟设计逻辑，平衡重整体集成在曲柄臂上，用于抵消活塞连杆往复运动产生的一阶、二阶惯性力，降低整机振动。在教学场景中，透明化的缸体外壳可以直观展示内部曲轴转动、活塞上下行、连杆摆动的完整运动关系，帮助从业者理解多缸机的点火顺序与动力传递路径；在新品开发阶段，该结构也可作为基础构型，调整缸径、冲程、V型夹角参数后匹配不同排量的动力需求，安装边界上曲轴两端的油封位置、主轴颈的支撑跨距都预留了和缸体、油底壳匹配的设计空间，满足整机装配的尺寸链要求。
