工业传动齿轮箱铸造壳体结构设计

　　这款齿轮箱壳体是工业减速传动单元的核心承载构件，整套三维结构围绕中小型动力传递场景搭建，常见于输送线驱动端、轻工包装设备传动段、小型机床进给机构以及农用辅机动力输出部位。壳体本身不直接参与齿面啮合，却要承担轴系定位、润滑油密闭、外部载荷承接与整机安装固定四项核心职能，建模过程中每一处壁厚、凸台与开孔都对应实际装配与运维的硬性要求。

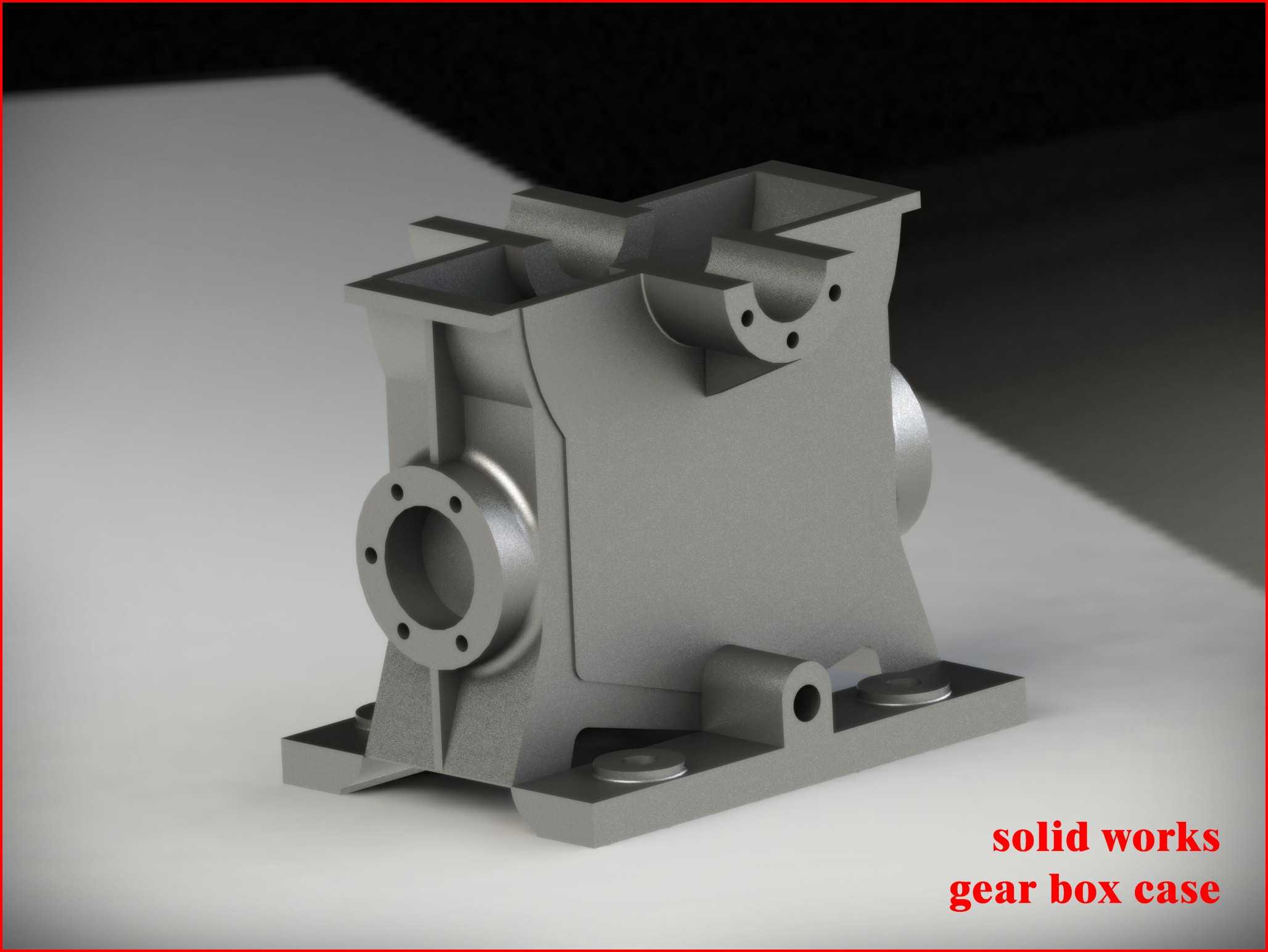

　　从结构布局来看，箱体采用分体式铸造基体思路，底部延伸出整块平整安装底板，底板上预留多组沉头安装孔，现场布设时可直接通过螺栓将整机锁固在设备机架或者混凝土预埋基座上，底板与箱体侧壁之间增设多道加强筋，既避免传动运行时箱体受齿轮啮合力产生挠曲变形，也能抵消启停瞬间的冲击载荷，防止安装面出现应力开裂。箱体侧壁开设大尺寸圆形轴伸通孔，孔位周边加工出均布的螺栓连接孔，用于装配端盖、轴承座或者输入输出法兰，孔口预留的凸台厚度经过加厚处理，保证轴承外圈安装后有足够的支撑刚性，不会因轴系径向力导致孔位失圆。

　　箱体上部开设敞口型腔，既为内部齿轮、轴、轴承的预装留出操作空间，也方便后期加注润滑油、检视齿面磨损情况，敞口边缘设计有连续的法兰贴合面，可配套装配箱盖，贴合面上预留密封胶槽或者密封垫安装位，杜绝运行过程中润滑油渗漏。侧面额外伸出的半圆弧凸台结构对应中间传动轴的轴承安装位，凸台上的小孔分别用于定位销固定、油位探测或者透气塞安装，箱体下部侧壁的小型开孔则可作为放油孔，维保的时候可以彻底排空箱内废油，不用整体拆解箱体。

　　设计阶段优先考虑铸造工艺可行性，所有转角位置都做了圆角过渡，避免铸铁或者铸铝浇注时出现应力集中与冷隔缺陷，壳体壁厚整体保持均匀，仅在轴承支撑、安装底板这类高载荷区域做局部加厚，既控制整机自重，也减少铸件缩孔风险。外部轮廓没有多余的装饰曲面，所有凸起结构都服务于装配需求：侧壁的竖向加强筋从底板一直延伸到轴孔凸台，把齿轮工作时产生的径向力直接传导至底部安装面；顶部的两处定位凸台用于箱盖合箱时的对位，保证上下箱体的轴承孔同轴度符合设计公差。

　　现场安装边界方面，底部安装板的孔位间距按照通用中小型减速机机架标准预留，输入轴孔与输出轴孔的中心高、轴端距都匹配常规电机与工作机的对接尺寸，不需要额外定制过渡连接架。壳体内部型腔空间完全包络各级齿轮的啮合回转范围，齿顶与箱体内壁之间预留足够的安全间隙，既防止运转时齿轮剐蹭箱壁，也留出了润滑油飞溅的空间，保证齿轮与轴承在运行中能得到充分润滑。箱体的整体高度、宽度尺寸适配紧凑的设备安装空间，侧面预留的吊装凸位可在整机装配时用于起吊搬运，避免吊装过程中磕碰轴伸端或者密封面。

　　从工程建模逻辑来看，整套结构先搭建轴系与齿轮的装配骨架，再反向生成包容壳体，依次拉伸生成底板、侧壁、轴孔凸台，再对所有安装孔、密封槽、加强筋做细节特征处理，最后校验所有运动部件与壳体内壁的干涉情况，同时核对螺栓装配时的工具操作空间，保证现场拆装端盖、更换轴承时扳手可以正常操作，不会被周边凸台阻挡。这类壳体结构看似外形简单，却直接决定整套减速传动装置的使用寿命与运行稳定性，每一处尺寸取舍都要兼顾承载能力、加工工艺与后期维保的便利性。
