船舶管系巡检通道与甲板设备布局

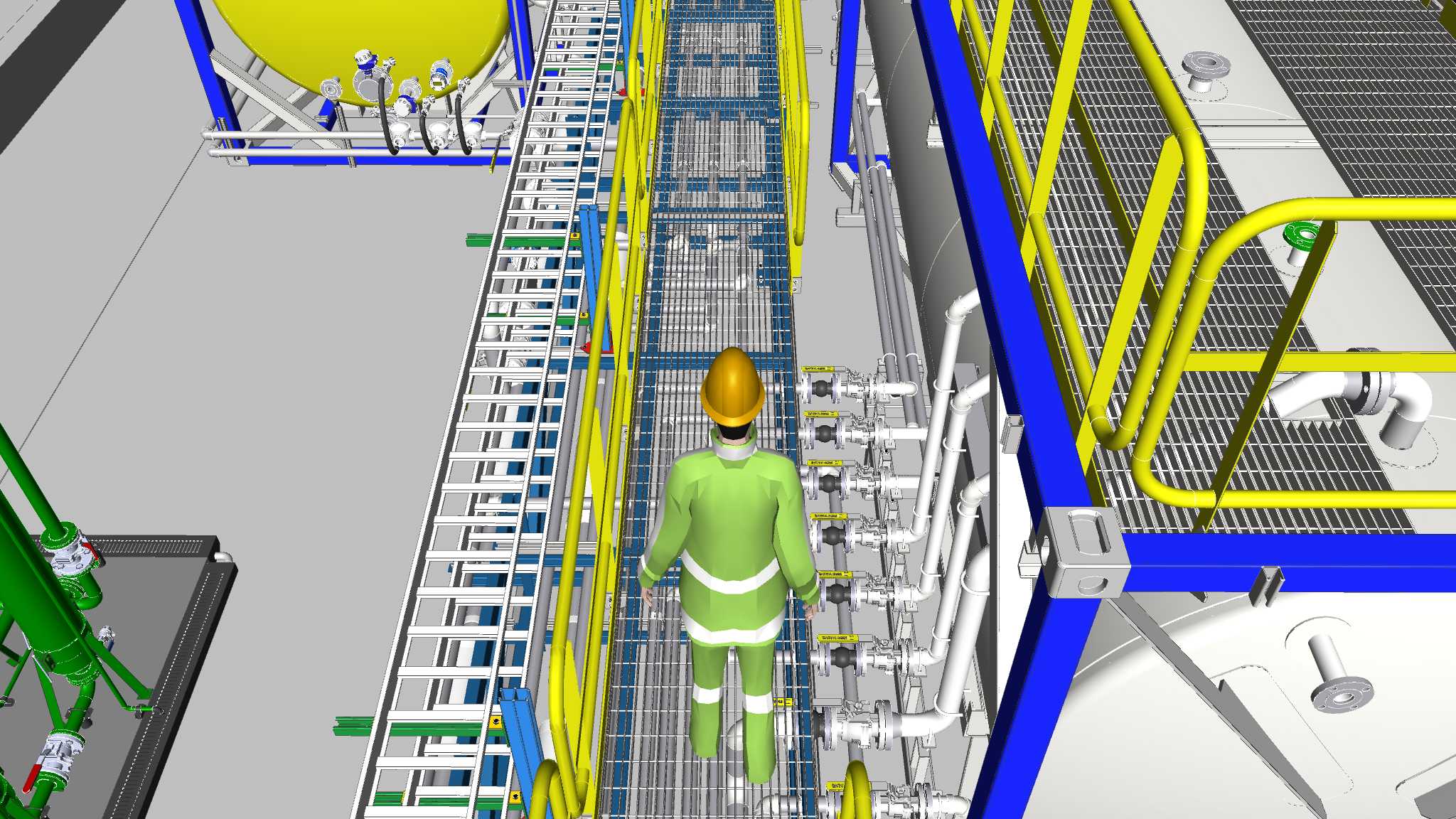

　　这套三维布置围绕船舶机舱与甲板交界区域展开，重点表现新鲜润滑油、厂用润滑油以及工艺用水相关管路在巡检通道两侧的空间关系。画面中央设置带格栅的纵向走道，人员以标准检修姿态进入后，可沿通道逐段检查阀组、仪表、法兰连接和管线支撑。走道宽度按照单人通行与侧向操作需求控制，两侧保留阀门手轮操作、仪表读数和管件拆装所需的净距，避免管路密集后只满足视觉排布而忽视现场维护。黄色安全护栏沿平台边缘连续布置，立柱、横杆和踢脚结构形成完整防护边界；蓝色主梁与平台框架承担走道载荷，护栏根部与框架连接位置在模型中明确表达，便于后续核对焊接节点、螺栓固定和检修拆装顺序。格栅板面采用通透形式，既减轻上层平台重量，也能让泄漏液体及时下落，减少油污在行走面积聚。

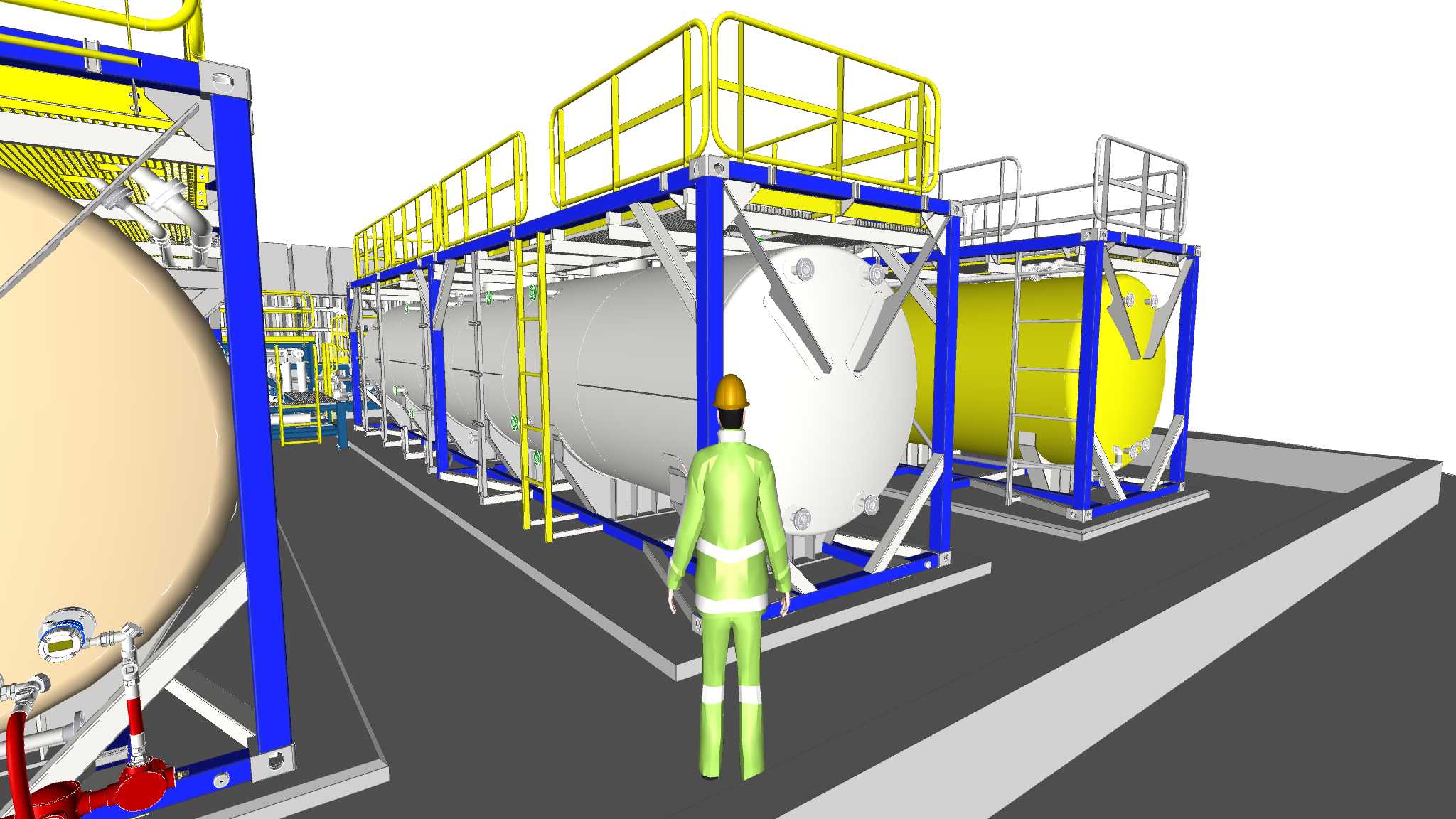

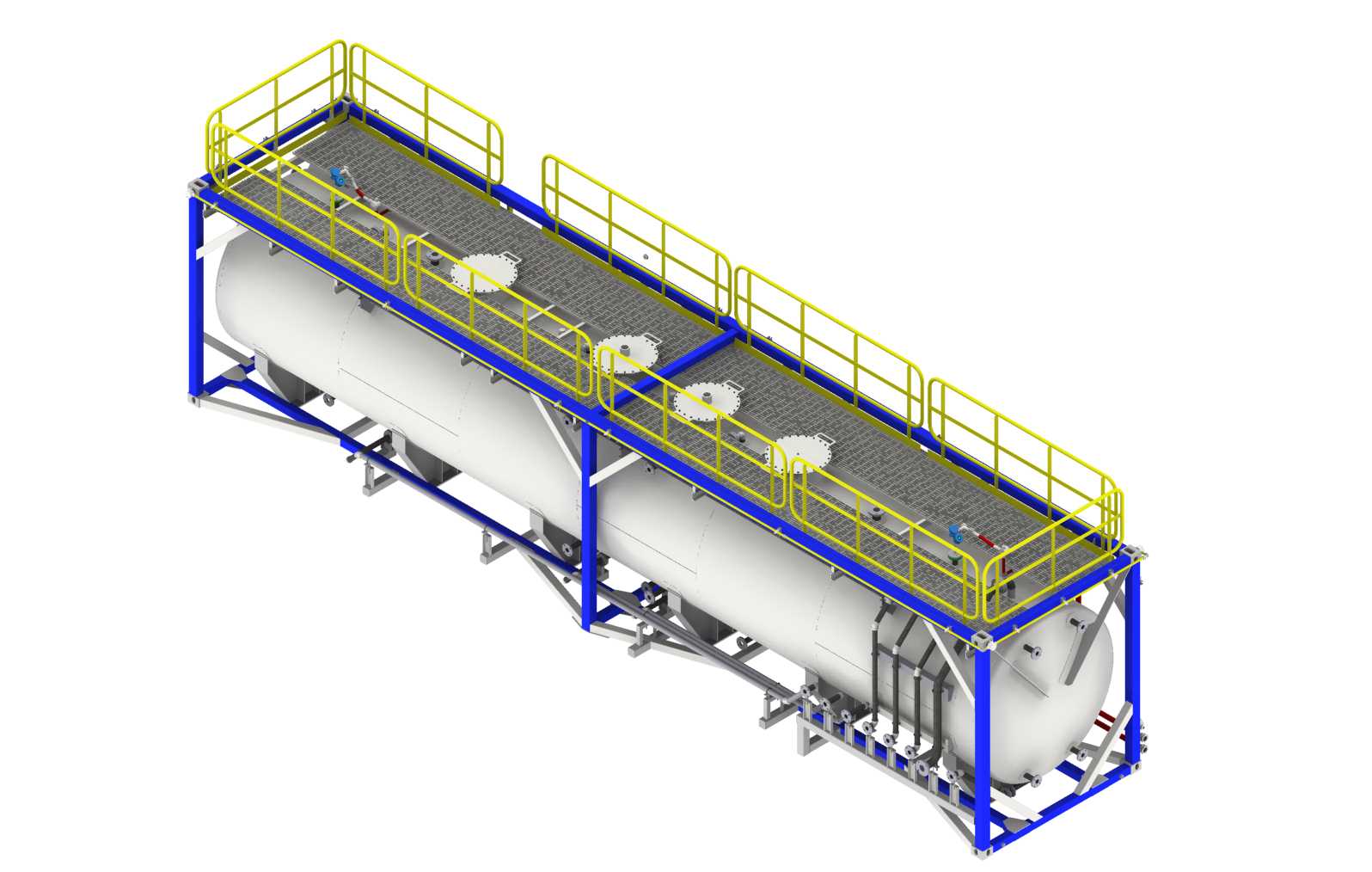

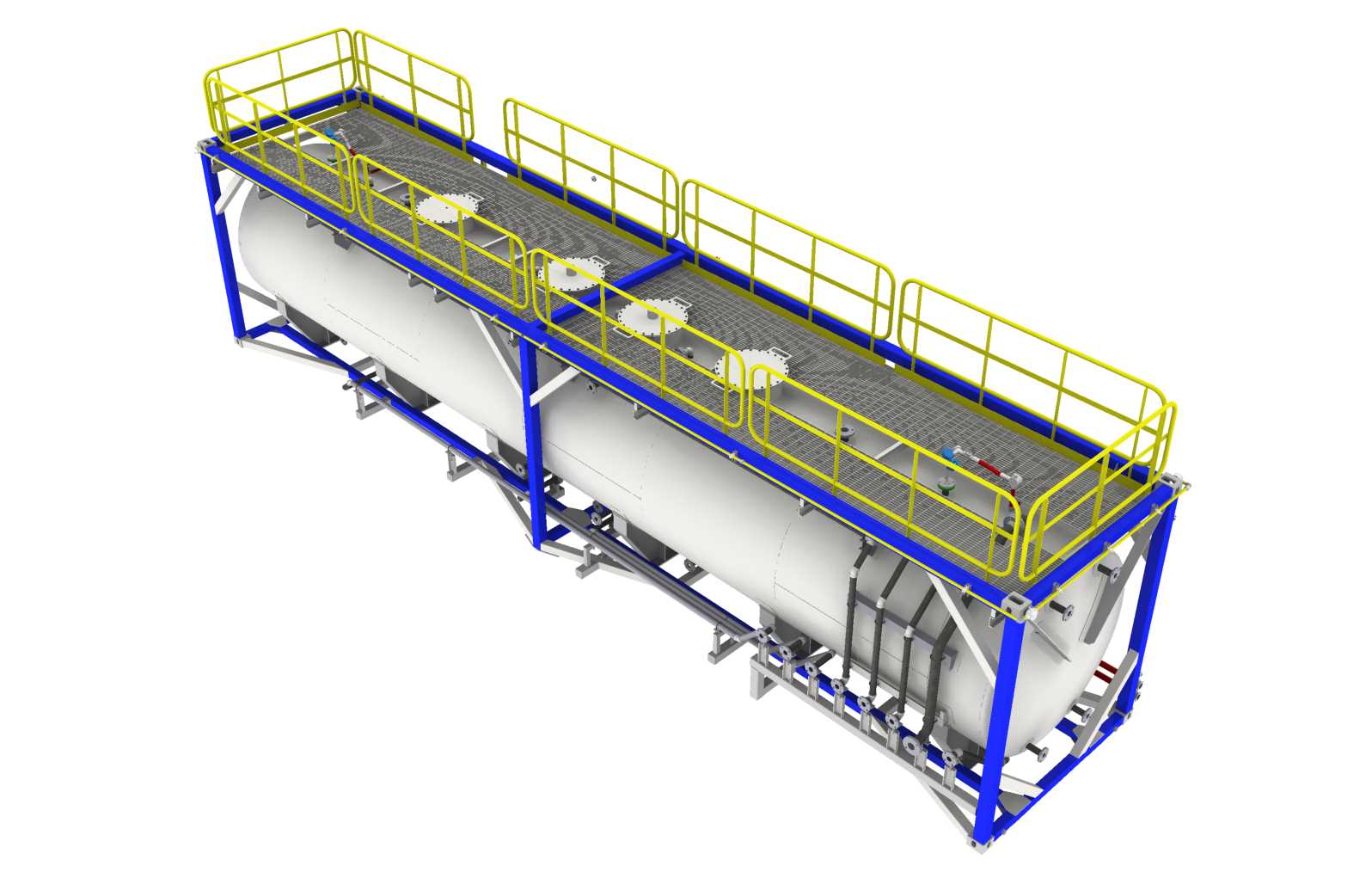

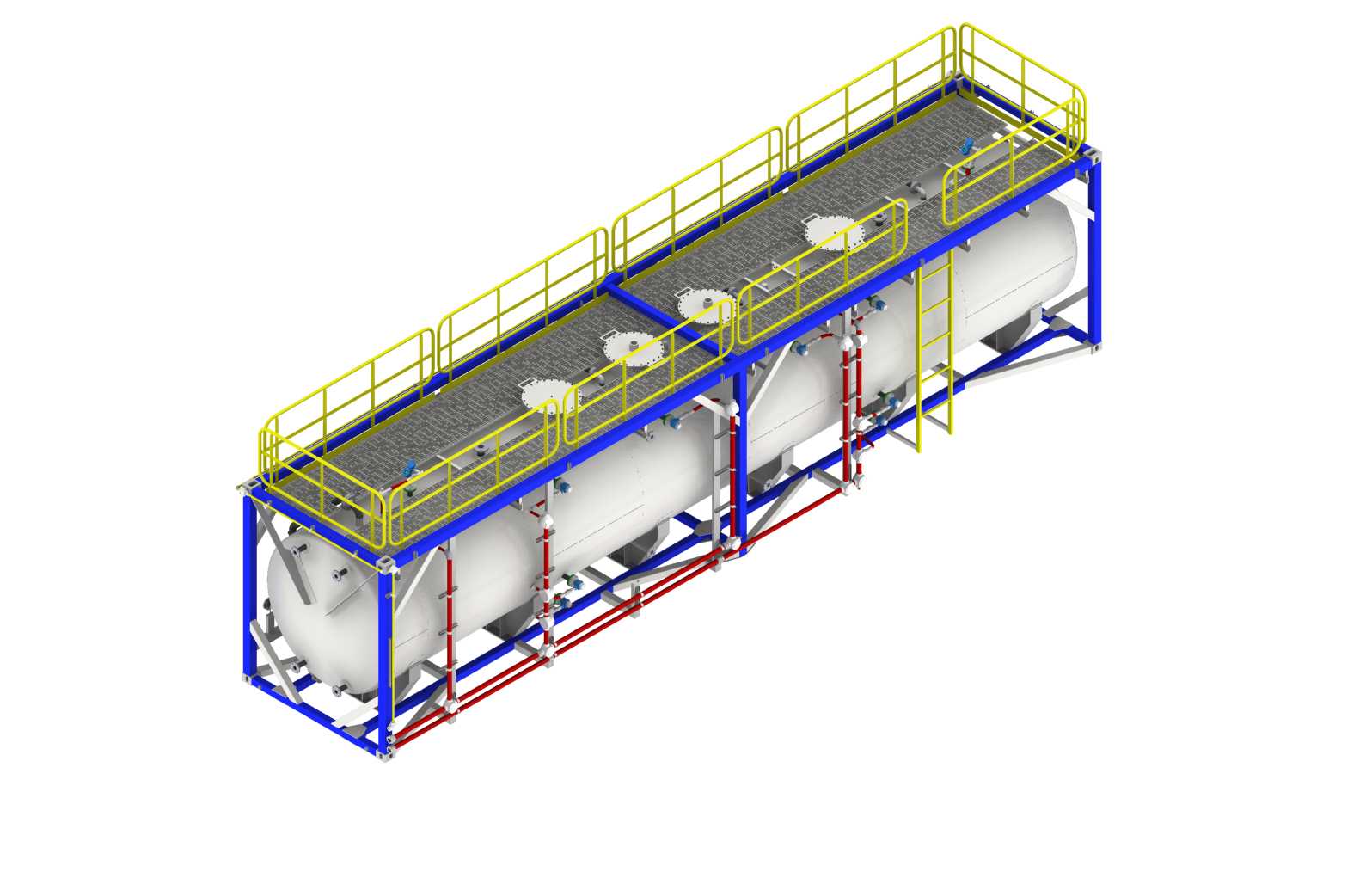

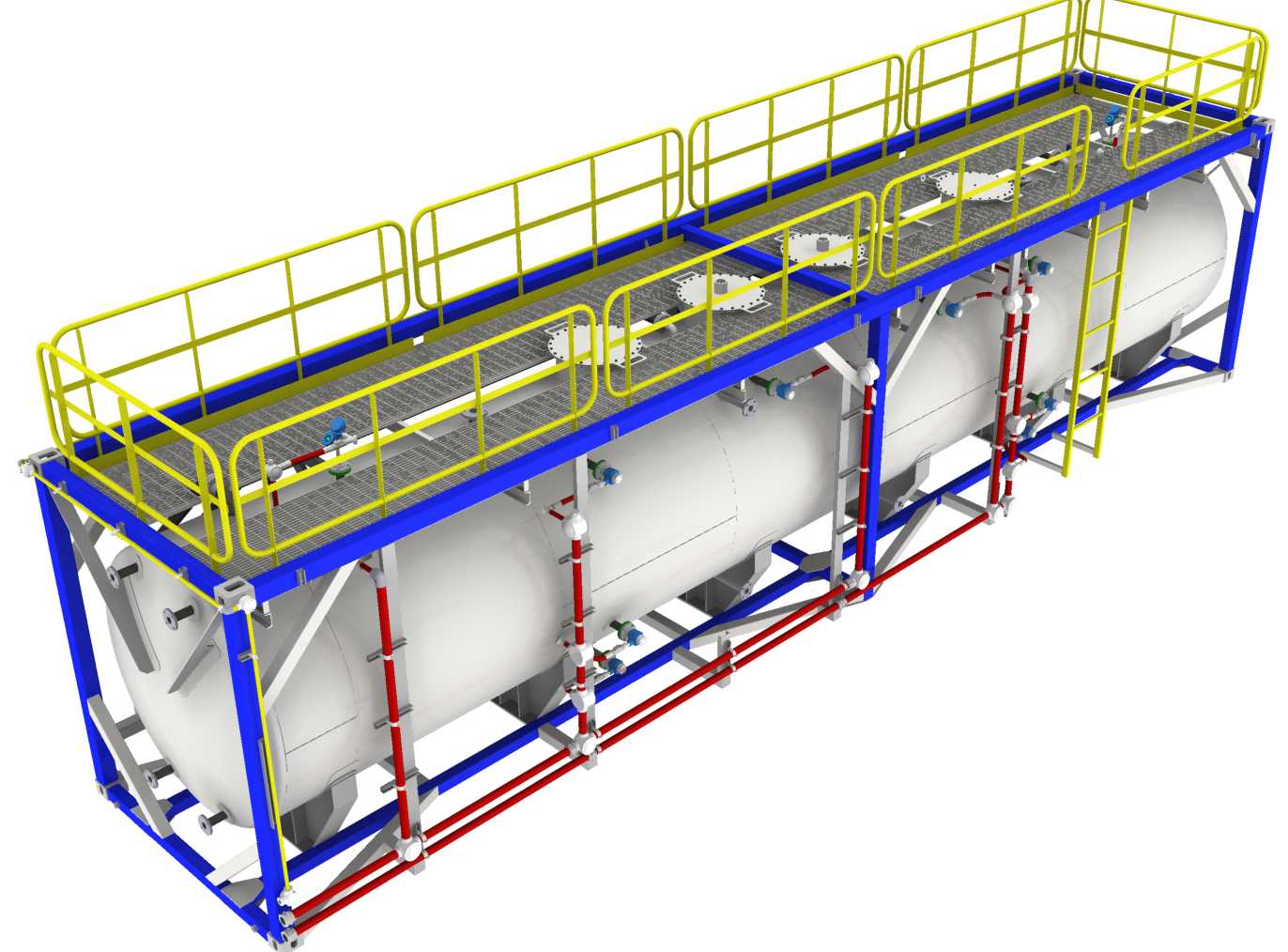

　　管系布置没有采用简单直线堆叠，而是依据介质流向、设备接口高度和阀门操作方向进行分层。靠近通道一侧的阀组保持手轮朝向可达区域，关键截止阀、调节阀和取样点集中在巡检视线范围内；管道在跨越走道、贴近护栏和接入大型罐体时设置弯头、支架与膨胀补偿空间，降低热胀冷缩和船体振动对接口的影响。不同介质管线通过走向、高度和连接关系区分，润滑油管路重视防泄漏、坡度和集油区域，工艺水管路则关注排水、放空以及与舱室设备的接口协调。大型罐体和容器位于通道端部及侧方，圆弧外壁、人孔、附件接口和顶部操作区均纳入同一装配环境。罐体周边留出环形检查空间，顶部平台与走道之间通过护栏和阶梯关系衔接，使日常液位检查、阀件切换和附件维护能够形成连续路线。

　　管道进入罐体前的法兰组、阀门短节和支撑位置都按实际装配顺序排布，方便施工阶段判断预制管段长度、吊装方向和现场焊接余量。从安装边界看，模型不仅表现设备本体，还把结构梁、平台板、护栏、管架、电缆桥架和检修人员占位同时放入场景。桥架沿通道上方侧边敷设，与高温、油水管线保持分层距离；管架生根在梁侧或平台骨架上，避免直接固定在格栅板等非承载构件。人员模型的作用在于校核净空：头顶至桥架和管线的距离、肩部至阀组的距离、手部到达手轮的范围，都能在三维场景中直接判断。对于详细设计，这种布置能够提前发现干涉问题，例如阀门开启后与护栏碰撞、法兰拆卸空间不足、管道低点无法排净、仪表朝向不利于读数、走道被支撑立柱截断等。模型中各专业对象按装配关系组织，罐体、

　　管线、平台、护栏和附属阀门均保留相对位置，可用于管系综合布置评审、检修路线验证和施工交底。现场使用时，运维人员沿格栅通道进入，先确认周边阀位状态，再对润滑油和工艺水系统进行切换、取样或排气；遇到检修工况，可根据通道宽度判断管件能否水平抽出，护栏是否需要局部拆除，吊装路径是否经过罐体顶部和框架梁。整体设计强调船舶狭小空间内的可操作性、可维护性和安全边界，使密集管系在满足输送功能的同时，仍保留清晰的巡检路线和稳定的结构支撑。
