撬装式生物柴油储油罐三维设计

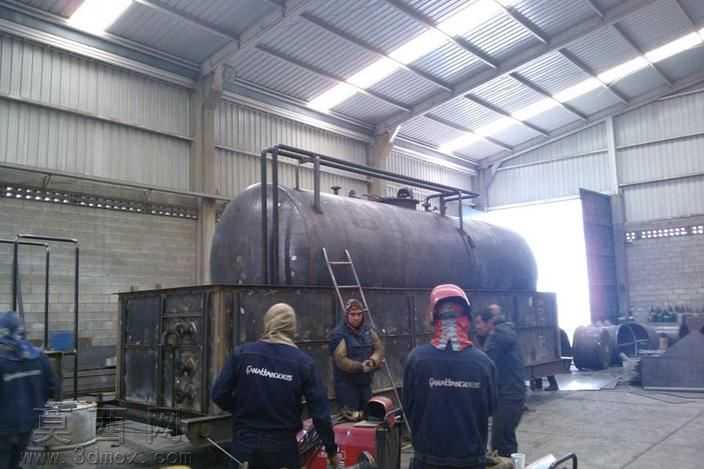

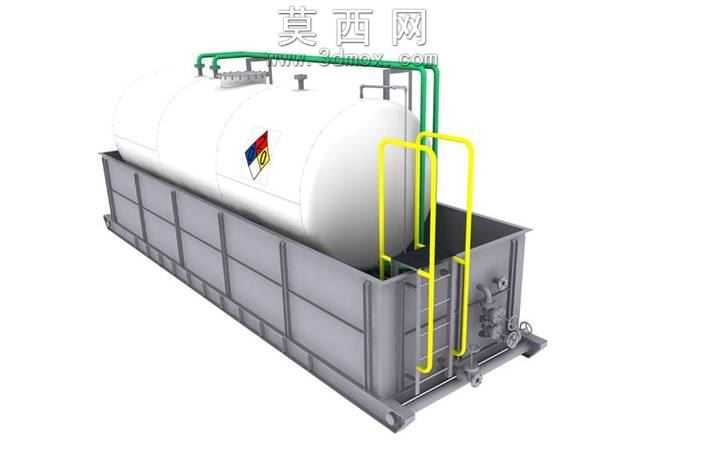

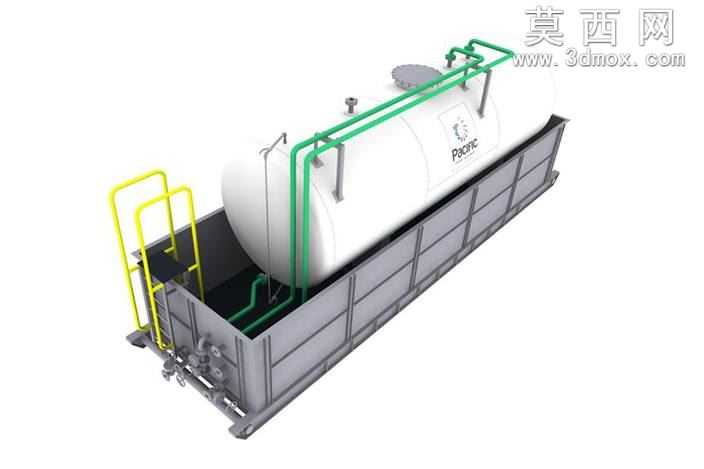

本作品为撬装集成式生物柴油储油装置的三维建模成果，建模过程中严格遵循工业储油设备的设计规范，先完成整体框架的基准定位，以钢制撬装底座作为整个装置的承载基础，底座采用型钢拼接的框架式结构，建模时精准还原了型钢的壁厚、拼接焊缝位置以及底座上的吊装点位、固定安装孔位结构。罐体部分采用卧式椭圆形封头的圆柱罐体结构，建模时先绘制罐体的截面轮廓，通过旋转特征生成罐体主体，再对罐体表面的人孔、液位检测接口、介质进出口进行精细化建模，还原了接口处的法兰连接结构、密封面细节。罐体外部的工艺管路采用不同管径的管材建模，绿色标识的管路为输油及排气工艺管线，建模时还原了管路的弯折弧度、管卡固定点位、端部阀门的结构细节，管路排布贴合罐体外侧走向，避免与其他部件产生干涉。撬座一侧设置黄色安全爬梯与操作平台，爬梯的扶手采用圆管弯折建模，还原了扶手的弯折圆角、踏步的防滑纹理结构，操作平台预留了人员操作的安全空间，平台边缘设置防护栏杆结构。罐体表面的标识采用贴图材质实现，还原了品牌标识的位置与样式，金属部件分别赋予对应材质：撬座框架采用哑光深灰碳钢材质，罐体采用哑光白色防腐涂层材质，管路根据功能区分赋予绿色、银灰色金属材质，爬梯扶手赋予亮黄色警示漆材质，阀门、法兰部件赋予铸钢哑光金属材质，所有材质的粗糙度、反光度参数均参考真实工业设备调整，渲染后呈现出真实的工业设备质感。设计过程中充分考虑撬装设备的集成性特点，将储油罐体、工艺管路、操作爬梯全部集成在统一撬座上，既满足生物柴油的存储、输送功能需求，也兼顾了设备整体转运、现场快速部署的使用需求，各部件的装配关系清晰，结构比例符合实际工业产品的尺寸规范，无结构干涉问题，可用于储油设备的方案展示、结构校核以及相关教学演示场景。
