电厂重质燃油卧式储罐及巡检通道

　　这套三维结构围绕电厂内重质燃油储存与输送单元展开，主体为卧式承压储罐，外部配套操作平台、斜向爬梯、安全护栏、管阀组、泵组及支撑框架，呈现的是燃料供给系统中靠近用油设备的一组完整工艺模块。重质燃油黏度高、低温流动性差，储存和输送过程中对保温、伴热、排污、检修空间都有明确要求，因此模型没有只表现单个罐体，而是把罐体支墩、顶部操作区、侧向管线、底部阀组和人员巡检路径一并建出，便于在布置阶段校核设备之间的干涉关系。

　　从现场使用逻辑看，储罐承担重质燃油的缓冲储存任务，通常布置在发电机组或锅炉供油区域附近。油液经进料管线进入罐体，罐内液位、温度和呼吸状态需要通过配套仪表进行监控；向外供油时，底部接管经过滤、切断、泵送等环节送至燃烧设备。模型中罐体下部密集布置的管道和阀门，正是围绕排污、泄放、取样、进出料和检修隔离设置。重质燃油在常温下流动性较差，管线沿罐体和平台边缘排布时，需要预留保温层厚度、法兰拆装空间以及阀门操作距离，这些细节在三维模型中比二维图纸更容易暴露问题。

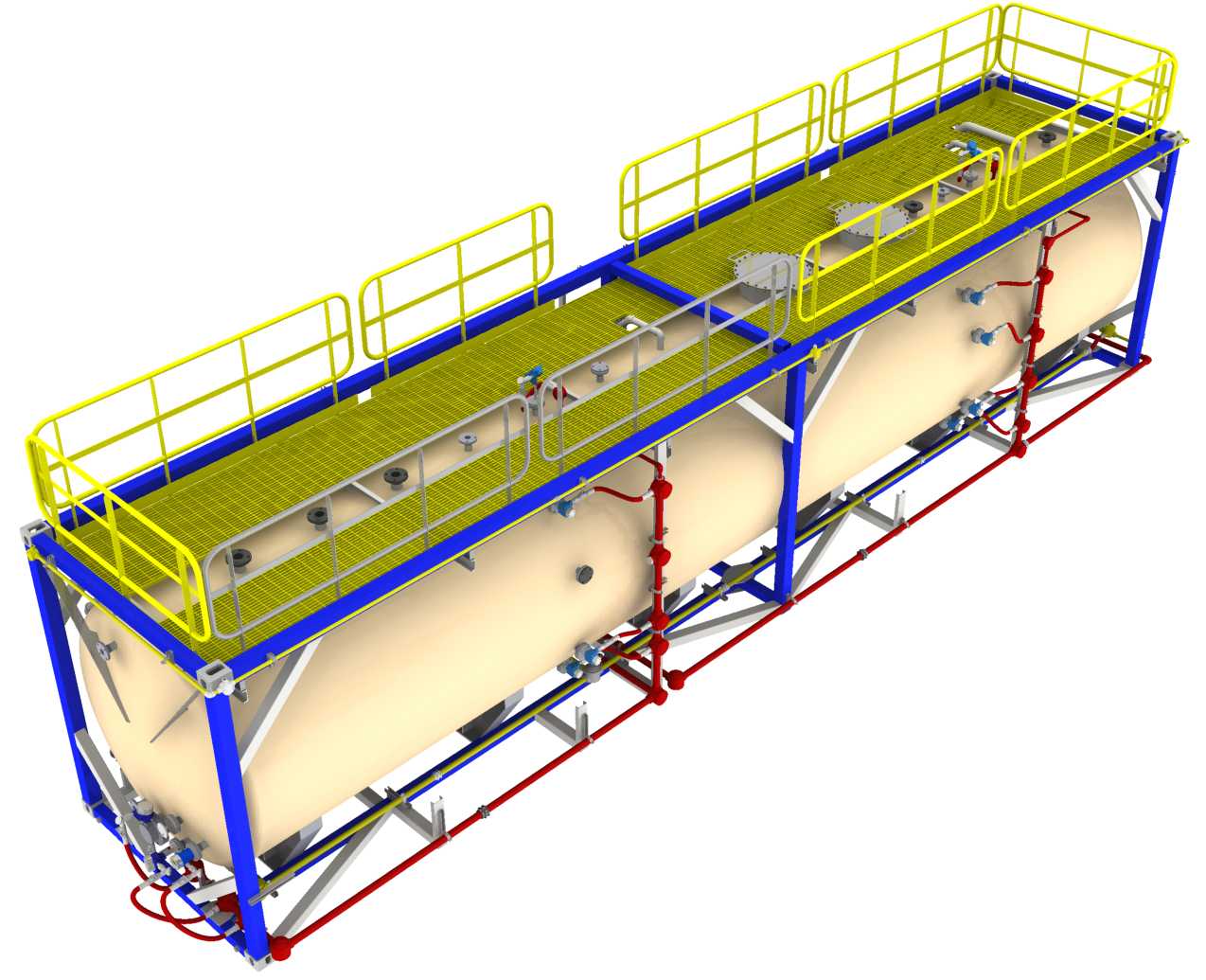

　　罐体采用卧式圆筒加两端封头的形式，这种结构在相同容积下重心较低，适合放置在钢结构框架或混凝土支墩上。罐体下方设置鞍式支撑，支撑位置不能随意确定，需要结合筒体壁厚、封头刚度、充液重量以及热膨胀方向综合考虑。若支撑跨距过大，筒体在满液状态下会产生明显挠度；若约束过强，管道热位移又可能在接管根部形成附加应力。实际建模时，罐体中心线高度、支墩顶面标高、底部排净阀操作空间应同步确定，避免后期管道为了避让支架而出现不合理袋形。

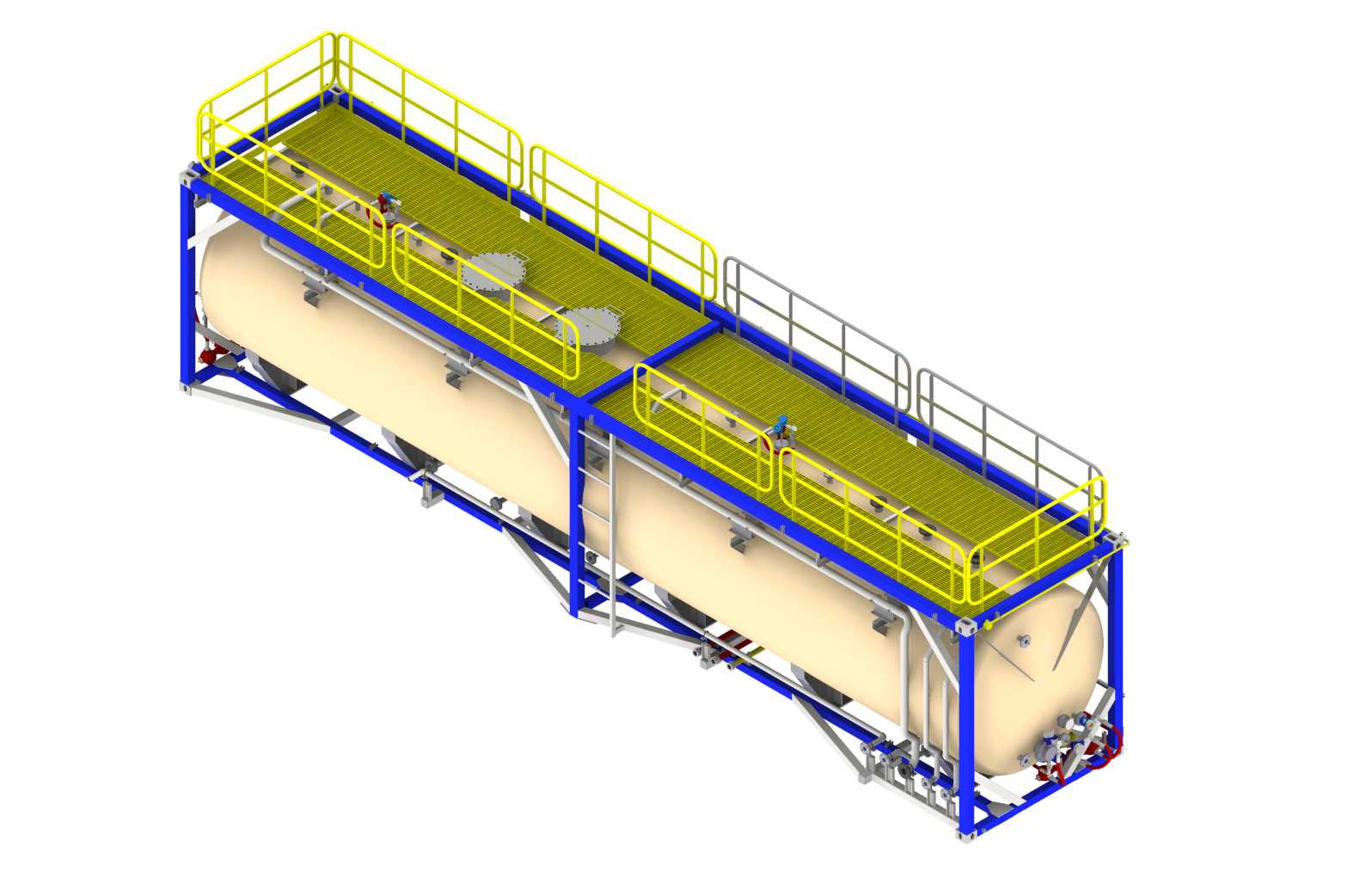

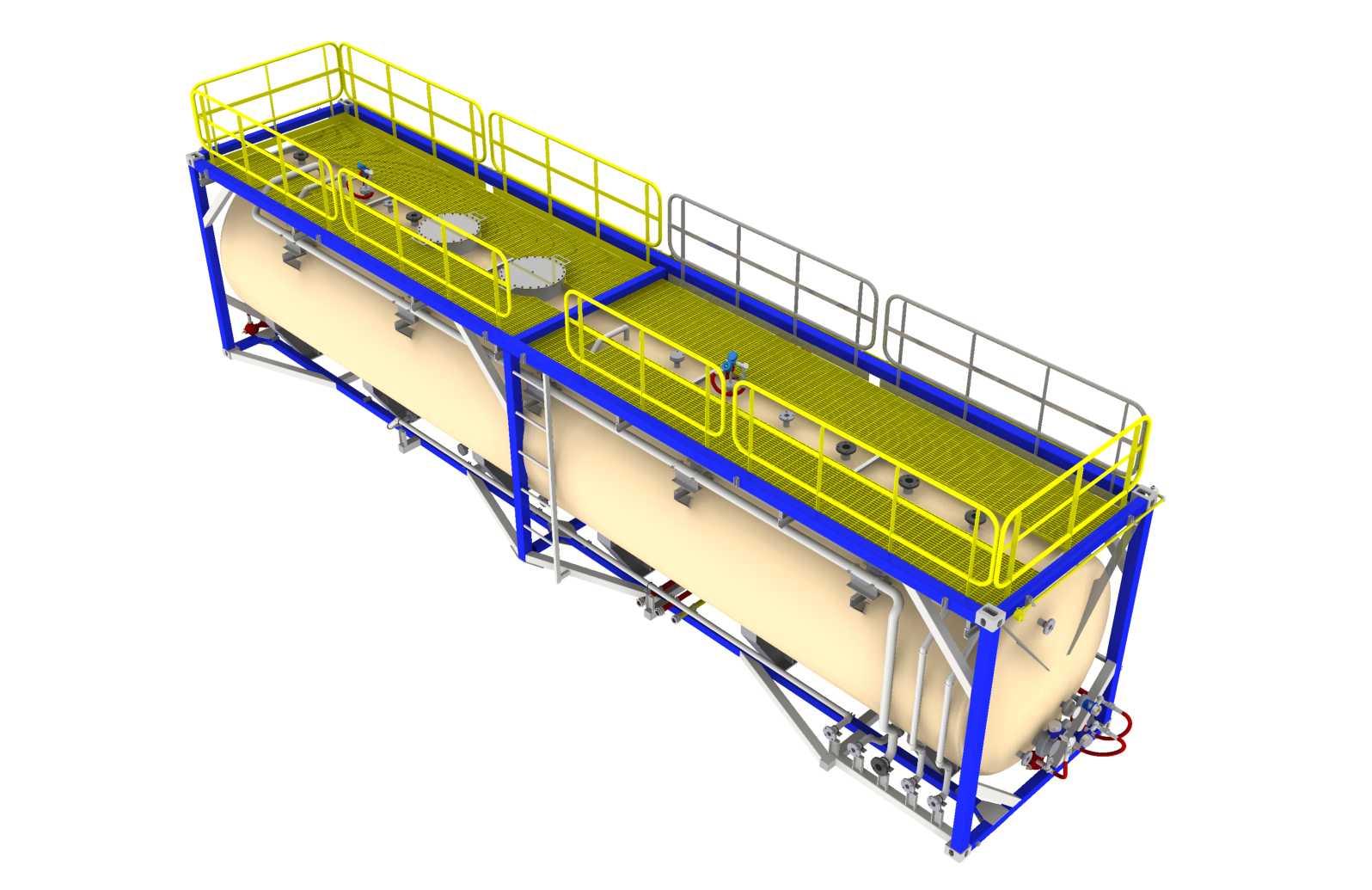

　　平台系统是该模型的重要组成部分。黄色格栅板沿罐体侧面和顶部形成巡检通道，周边设置双横杆护栏，踢脚边用于防止工具滑落。斜梯以一定倾角连接地面与平台，踏步间距、梯宽和扶手连续性都要满足人员携带小型工具上下的需要。平台立柱采用蓝色型钢框架，与罐体支撑、管道支架分开考虑时尤其要注意基础荷载：罐体满液重量远大于平台自重，支架不能为了建模方便而随意搭在罐壁上，所有与罐体连接的附件应尽量落在允许焊接或螺栓连接的位置。

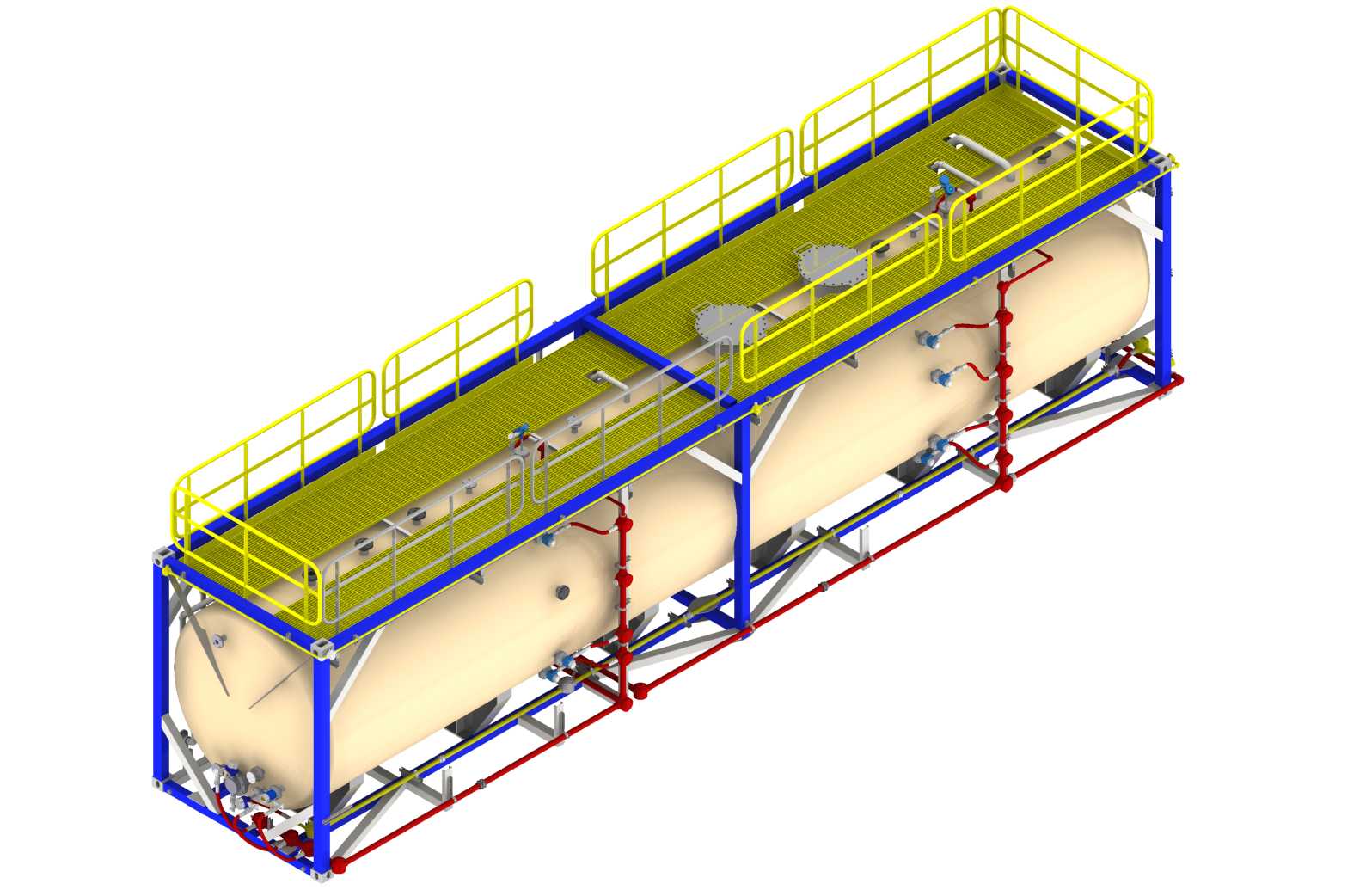

　　管阀布置体现了较强的工程写实性。罐顶区域通常布置呼吸、测量、检修或安全相关接口，罐侧和罐底则集中布置进出油、排污和旁通管路。模型中白色管线沿支架分层敷设，弯头、三通、法兰和阀门位置清晰，便于检查操作面是否被立柱、梯子或护栏遮挡。对于重质燃油系统，阀门手轮不应布置在人员难以到达的位置，法兰两侧也要留出扳手空间和垫片更换空间。若管线紧靠平台栏杆，后期包覆保温后通行宽度会进一步缩小，因此在结构建模阶段就应按保温后的外形尺寸校核净距。

　　泵组及底部设备区位于罐体前方，承担燃油加压或循环输送功能。泵入口管线应尽量短而顺直，避免过多弯头造成吸入阻力；泵基础与罐体支撑之间需要考虑振动隔离和检修吊装范围。模型中设备周围保留了人员站位和拆卸通道，这对现场维护很关键。过滤器、阀门、仪表接口如果集中在狭小区域，虽然管线长度缩短，但操作和维修会变得困难；合理做法是按工艺流程分层布置，让高频操作的阀门朝向巡检通道，低频检修的法兰靠近开阔侧。

　　外形尺寸与安装边界方面，卧式罐体的长度、直径和封头深度决定了整个模块的占地轮廓，顶部护栏高度、斜梯水平投影和侧向管线外轮廓则构成运输和安装时的最大边界。若该单元在工厂预制后整体发运，需要核对罐体最低点与运输车辆台面的关系、平台立柱是否可拆卸、爬梯是否超出运输宽度。若现场散件安装，则要考虑罐体吊装时吊索与顶部管线、护栏的干涉，以及罐体就位后周边管道是否还有焊接空间。

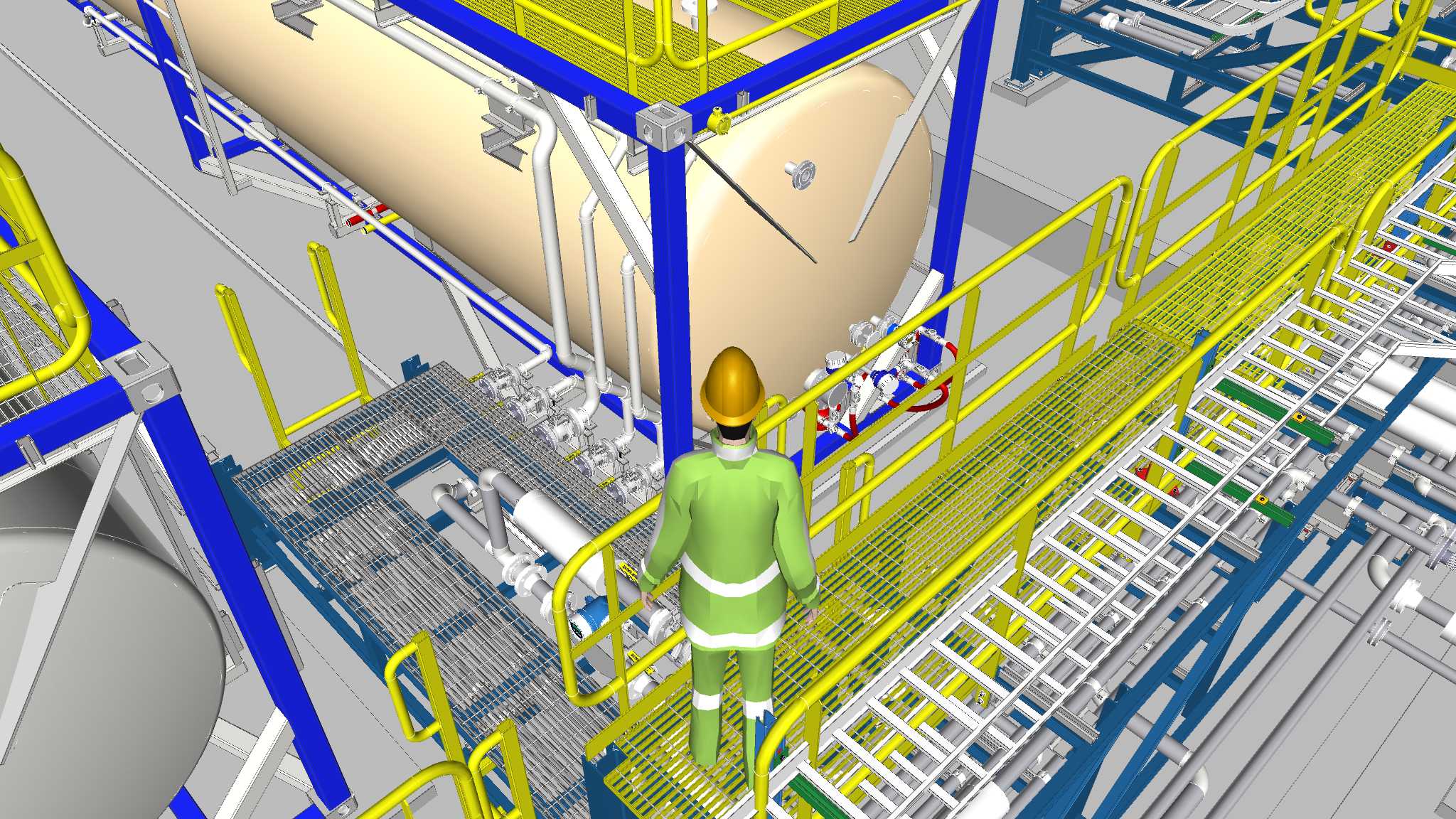

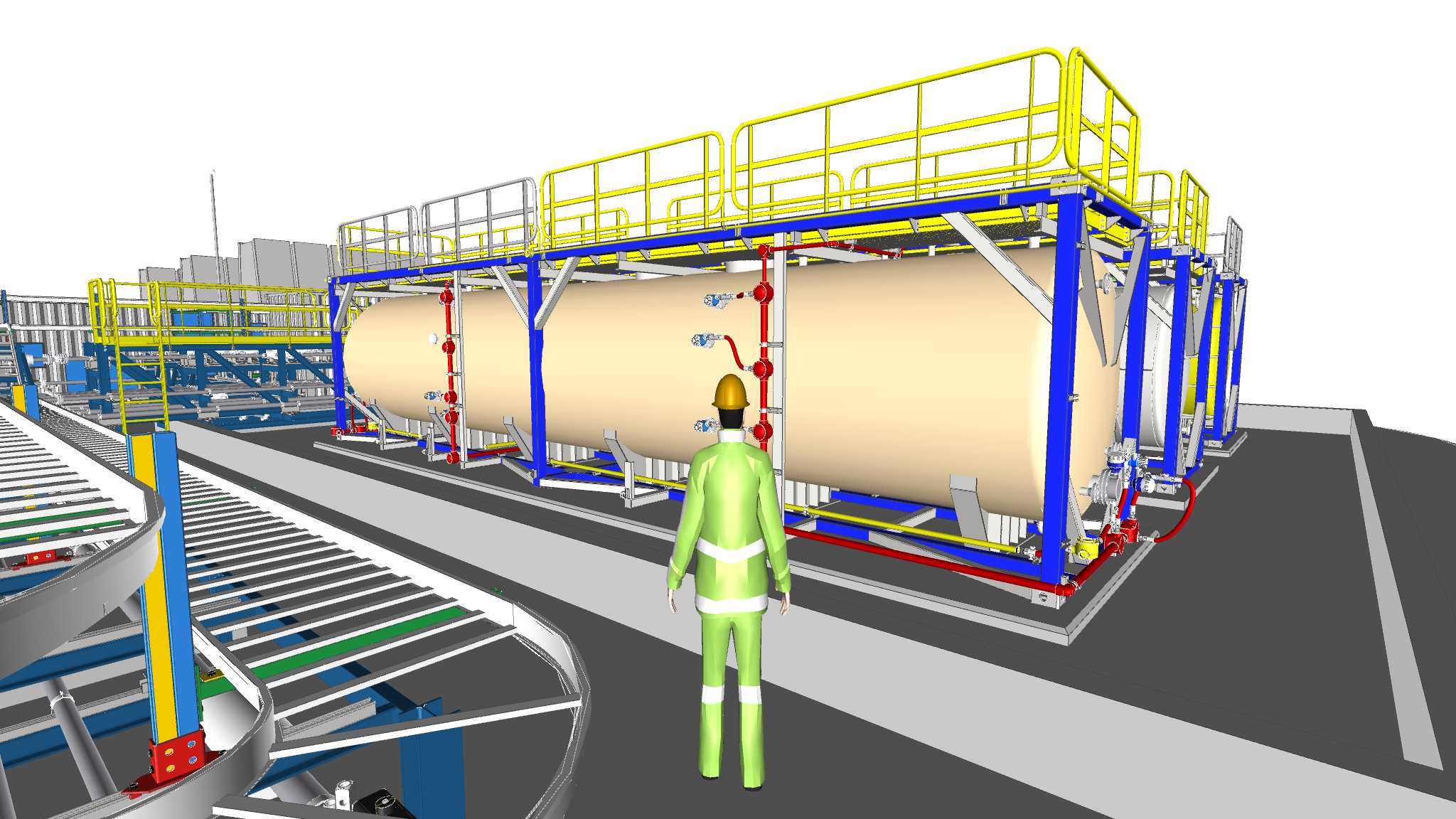

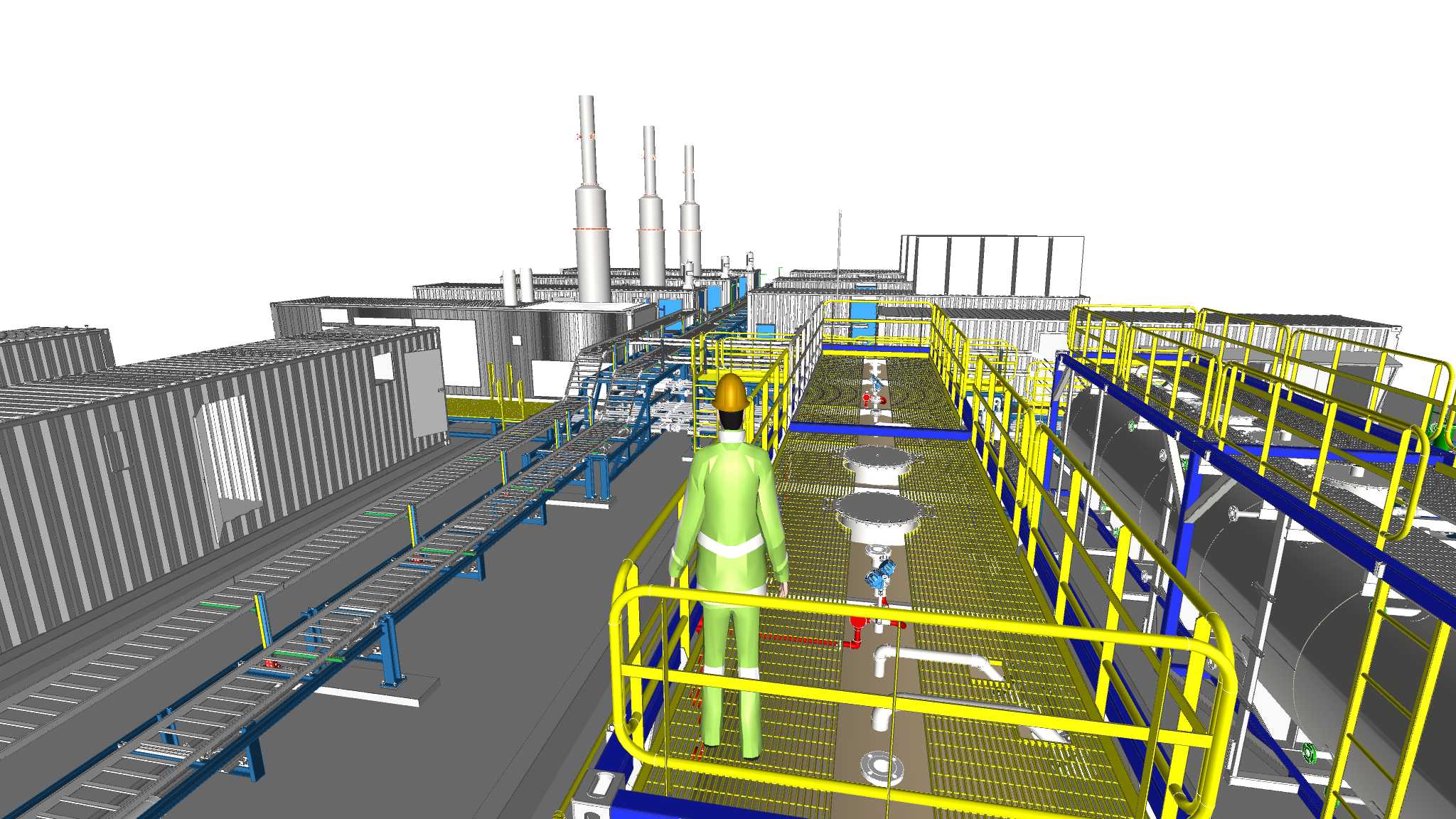

　　设计思路上，模型把工艺设备、钢结构和人员操作场景放在同一坐标系中检查，这种方式能够提前发现三类问题：一是罐体接管与平台梁、柱的碰撞；二是阀门操作方向与巡检通道不一致；三是检修时人员无法接近法兰或仪表。图中加入穿戴安全帽和反光工作服的人物模型，并非单纯装饰，而是用于直观判断平台净空、栏杆高度、梯道宽度和设备操作姿态。以人物尺度对照，可以发现罐顶护栏是否达到防护要求，斜梯踏步是否过陡，阀杆位置是否需要延伸操作。

　　在材料与结构表达上，罐体以浅色实体表现，钢结构框架按构件颜色区分，管线和护栏通过不同颜色突出系统层次。这样的建模表达有利于方案评审：工艺人员关注介质流向和阀组组成，结构人员关注支撑刚度与基础位置，安装人员则关注吊装顺序和维修空间。罐体附件不应脱离支架独立悬浮，管道也不应穿过平台梁或护栏；所有相邻设备之间既要满足紧凑布置，又要保留可施工、可操作、可检修的真实边界。

　　总体来看，这套模型适合用于电厂供油模块的布置校核、钢结构平台设计审查、管阀操作空间分析以及现场安装方案推演。它强调的不是单一罐体外形，而是重质燃油储存单元在真实工业环境中的系统关系：罐体如何支撑，管线如何接近，人员如何巡检，阀门如何操作，检修时如何隔离与拆卸。把这些约束在三维空间中提前协调，能够减少施工图阶段的反复修改，也能避免现场安装后出现通道拥挤、管线碰撞和维护面不可达的问题。
