船用污泥舱与柴油储罐集成系统

　　这套三维布置围绕船舶甲板上的污泥储存与柴油储存需求展开，把罐体、操作平台、管阀、泵组、集装箱围护和检修通道整合在同一有限甲板区域内。现场使用时，污泥舱主要承接船上运行过程中产生的含油污泥、舱底沉积物或待处理废液，柴油储罐则为发电机组、辅助锅炉或甲板机械提供燃料储存空间。两类介质在安全等级、排空方式、透气要求和检修频率上差异明显，因此模型没有把罐体简单堆叠，而是通过平台高度、管线走向和隔离距离把操作逻辑区分开。

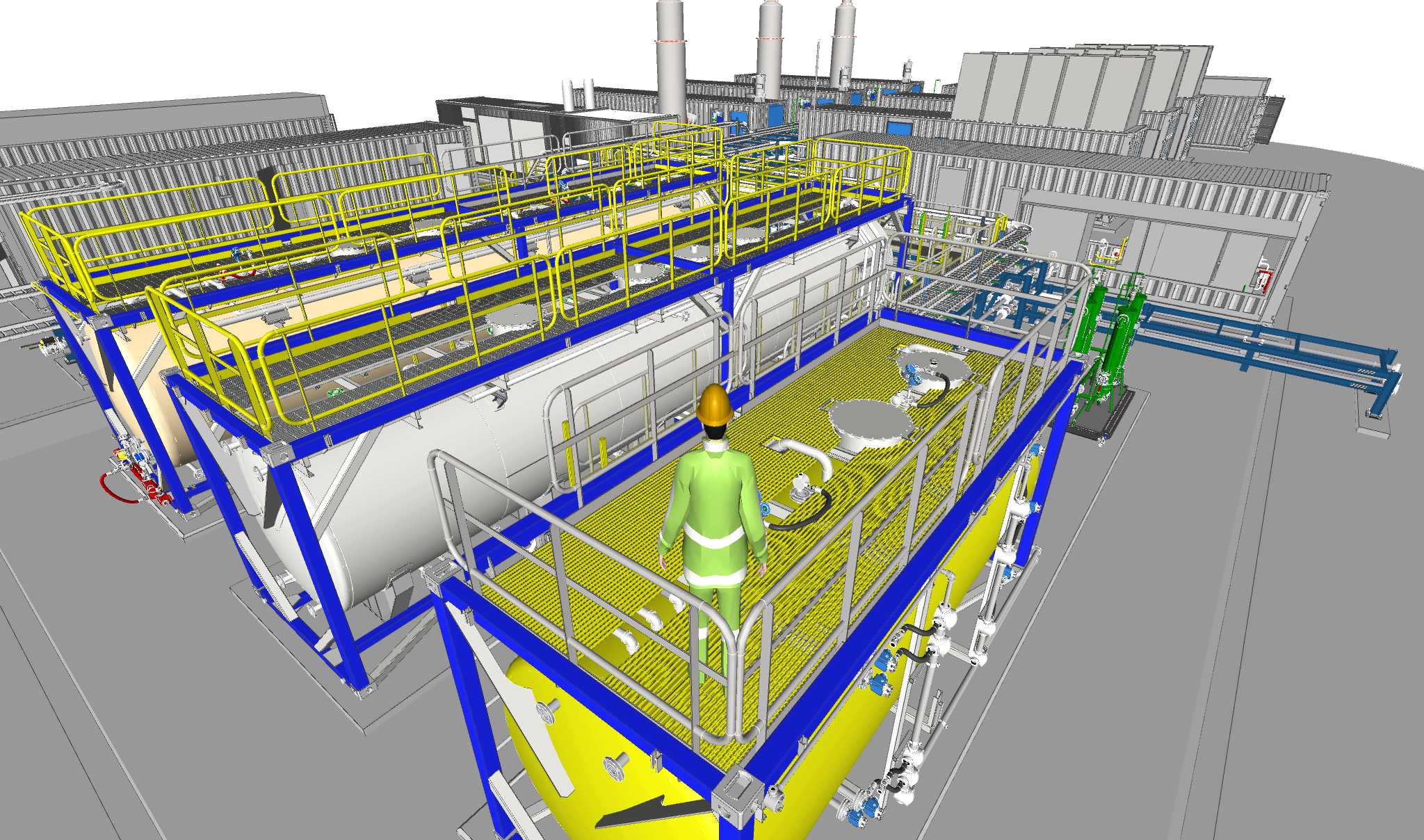

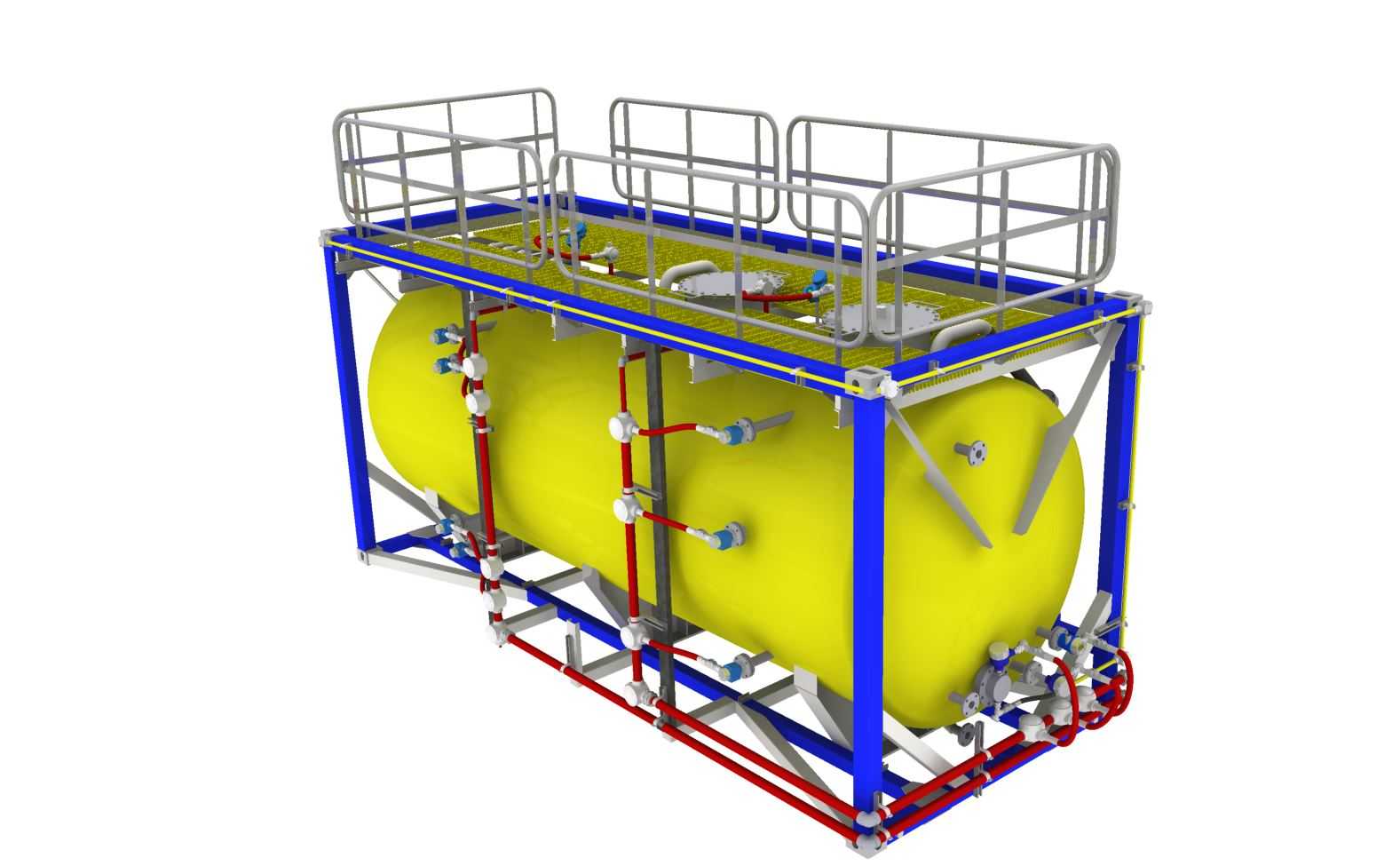

　　从布置上看，罐体采用卧式承压储槽形式，外部设置鞍座和框架支撑，支撑点落在甲板强结构附近，避免把满载载荷直接传递到弱板格。罐体上方布置黄色格栅检修平台，平台边缘设置栏杆、踢脚板和多处斜梯，人员可以到达人孔、液位计、阀组和透气附件位置。格栅板面在潮湿、油污环境下能保持排水和防滑能力，比实心铺板更适合甲板区域。平台立柱与罐体框架、集装箱底座之间保留交叉连接，使检修通道在船舶摇摆工况下仍有足够刚度。

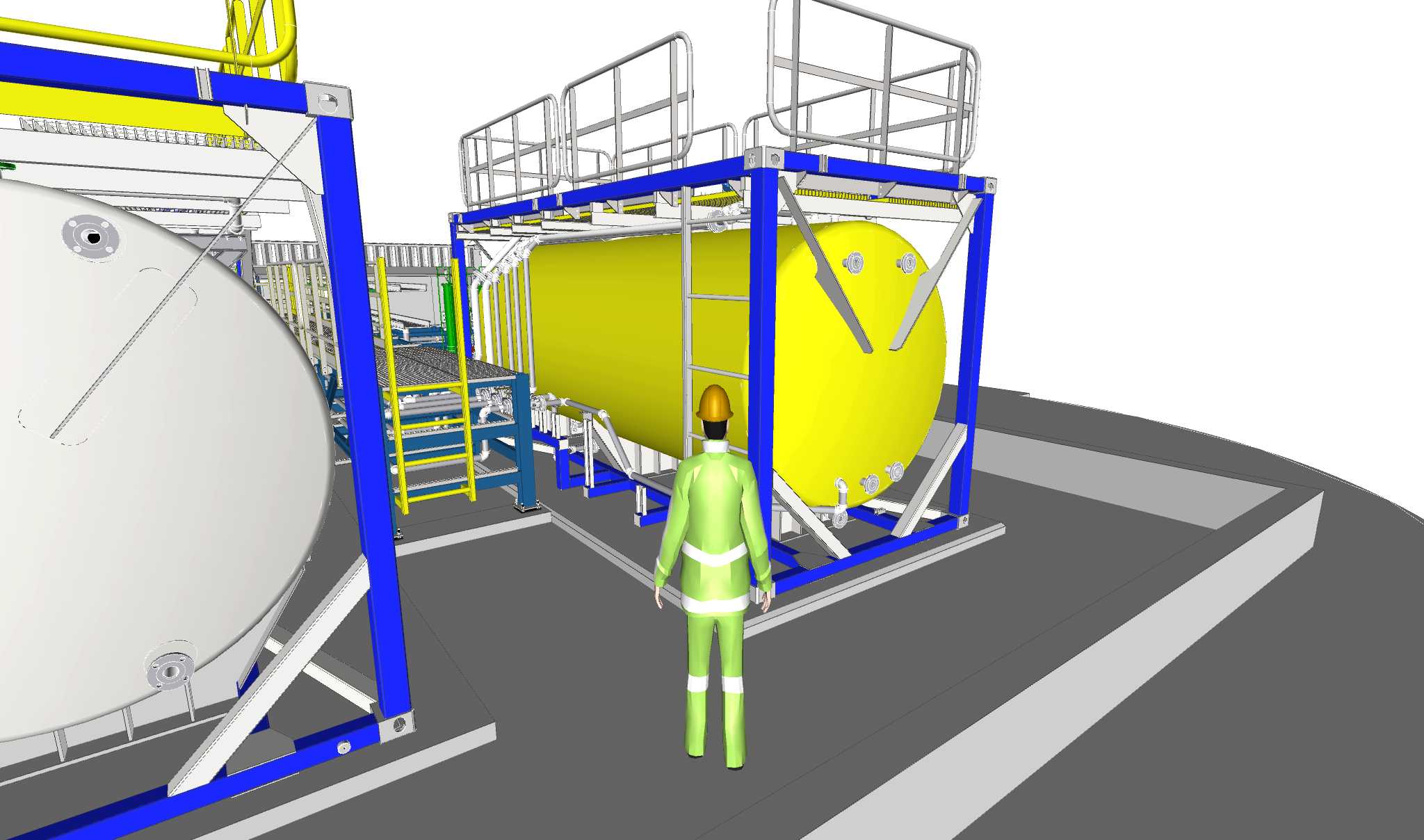

　　集装箱式围护构成设备区的外部边界，内部可容纳泵、过滤单元、控制元件和部分管汇。这样的处理方式适合改装船或模块化供货场景：设备在陆地上完成预制、接线和初步试压后，整体吊装上船，现场只需要对接甲板基座、进出口管路和电气接口。箱体侧板、检修门和顶部通风位置在模型中均有体现，设计时需要重点核对开门半径、抽出滤芯空间以及泵组维护时的吊装路径。若只按静态外形摆放，后期很容易出现门被栏杆挡住、滤芯无法抽出、法兰扳手空间不足等问题。

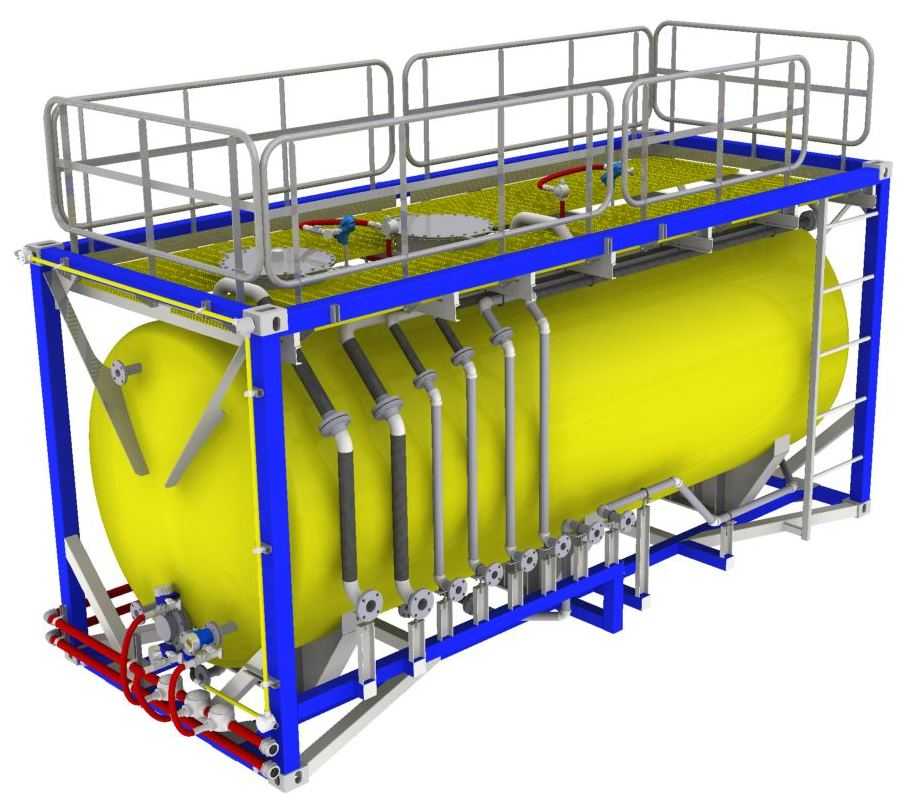

　　管系设计是该类装置的核心。污泥管路通常需要更大的通径、较少的急弯和可冲洗接口，管路低点设置排放，高点考虑排气，避免沉积物在死角积聚。柴油管路则更重视密封、防泄漏和阀门分区，供回油、透气、溢流和加注接口需要按介质分组，不能因为模型外观相似而混用路径。泵组附近设置软连接、止回阀、切断阀和压力表接口，设备检修时可通过阀组隔离，不必排空整个系统。绿色立式单元在布置中承担泵送或过滤处理功能，其底座与甲板之间应预留减振垫和二次承漏空间，周围管路不能把泵嘴作为强制支撑点。

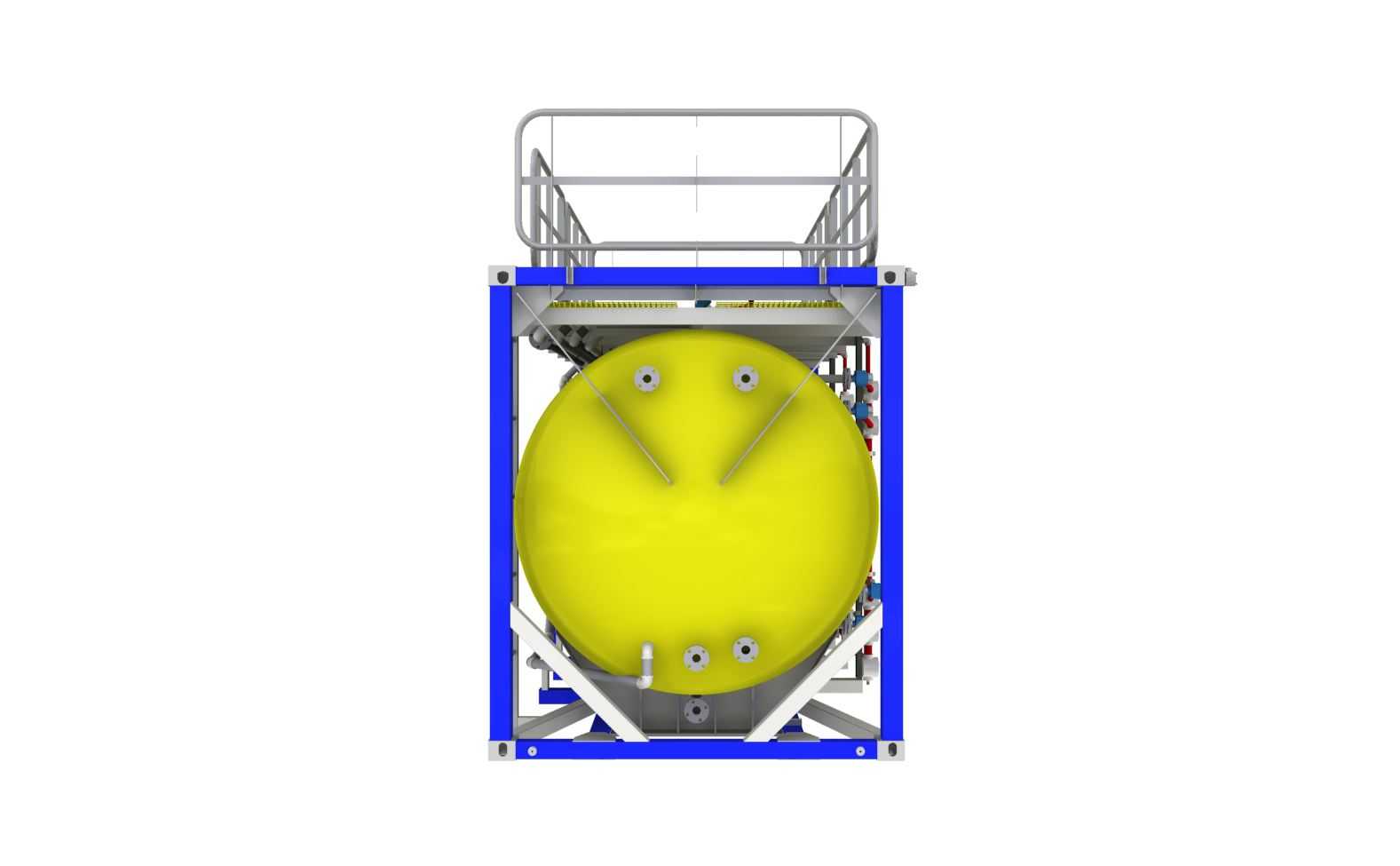

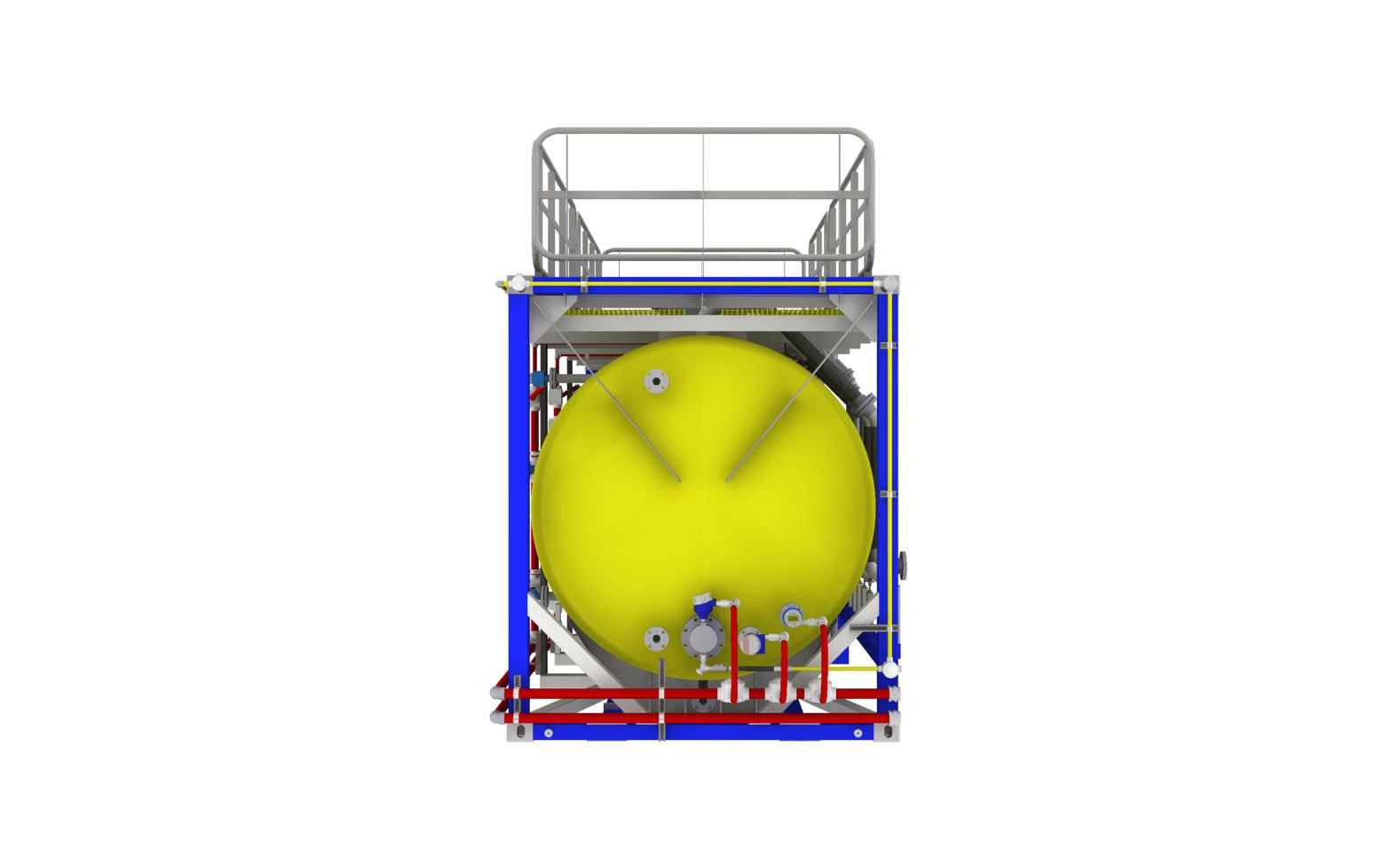

　　外形尺寸方面，模型需要同时满足集装箱边界、甲板通道宽度和罐体检修净距。罐体长度方向与集装箱平行布置，可压缩占地宽度；平台外挑部分控制在人员操作所需范围内，外挑过大会增加悬臂载荷，过小又会使人孔开启困难。人孔上方应保留开盖和人员上下空间，阀杆操作面朝向通道，液位仪表布置在可视位置。透气口、加注口和溢流口的高度关系不能只按模型美观处理，必须结合规范要求的防火、防倒灌和泄漏收集范围确定。

　　安装边界上，底座与甲板连接时要核对腹板、纵桁和舱壁位置，必要时通过垫板分散支反力。满载罐体在船舶横摇、纵摇和垂向加速度作用下会产生明显动载荷，鞍座、抱箍和限位块既要约束位移，也不能完全限制罐体因温度和充液引起的微量变形。集装箱角件附近适合作为主要吊装和承重定位点，但内部设备重量不能默认由箱体薄板承担，重型泵和罐体仍需独立底座传力。

　　建模过程中，罐体、平台、扶梯、栏杆、管夹、阀门、泵组和集装箱骨架都应保留可识别的装配层级。管线弯折半径、法兰间距、阀手轮方向和平台立柱碰撞关系需要逐处检查，尤其是罐体保温层、管支架和人行通道交汇处，往往在三维截面中才会暴露干涉。对结构设计人员来说，该模型不仅是外观展示，更可用于甲板载荷校核、维修路径验证、模块化吊装方案确认以及船东、船厂之间的布置协调。
