非接触式磁条读卡终端外观结构

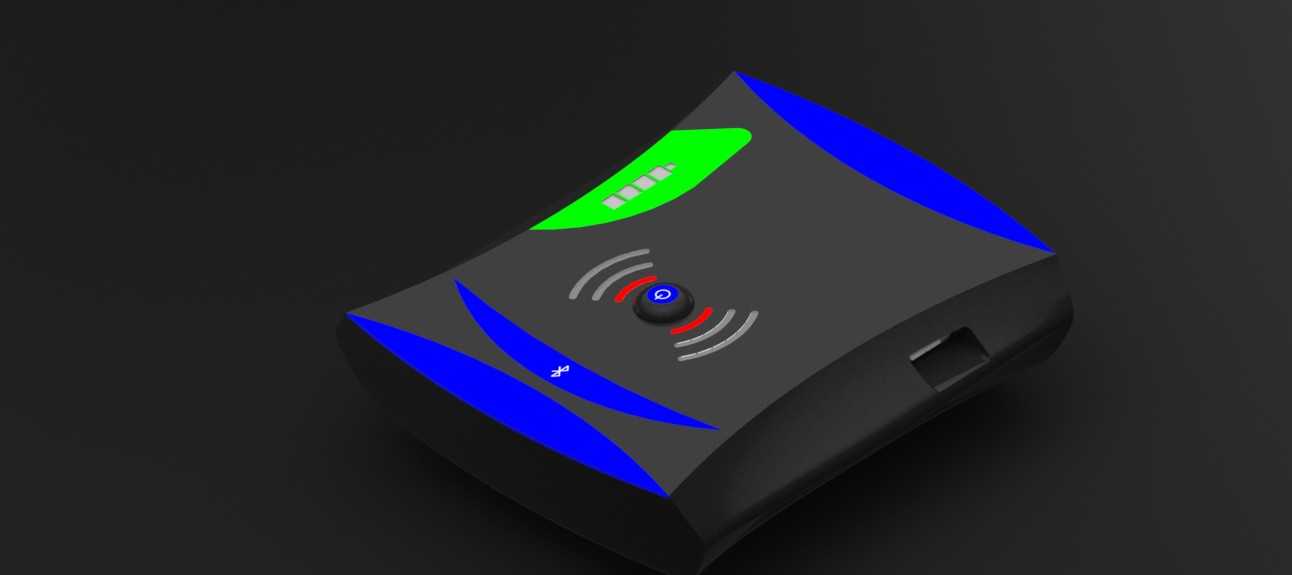

　　这类磁条读卡终端多用于门禁身份核验、会员信息读取、工位权限登记以及小型自助终端的数据采集环节，设备放置在桌面或嵌入控制台斜面时，操作人员可直接将磁条卡片靠近感应区域完成信息交互，不需要复杂插拔动作。整机采用低矮楔形壳体，前端厚度收窄、后端略微抬高，正面操作面自然朝向使用者，既减少桌面占用，也让中央感应按键和状态提示区处于视线容易覆盖的位置。壳体侧面预留接口边界，线缆接入后沿设备后侧或侧后方走线，能够避免正面操作区被线材遮挡。

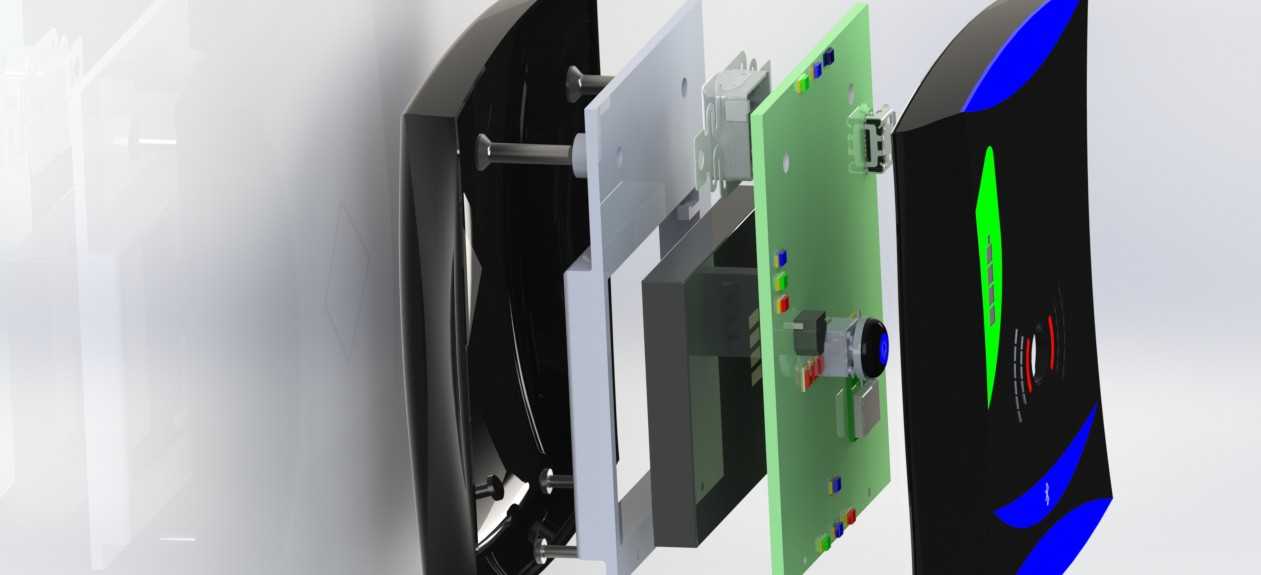

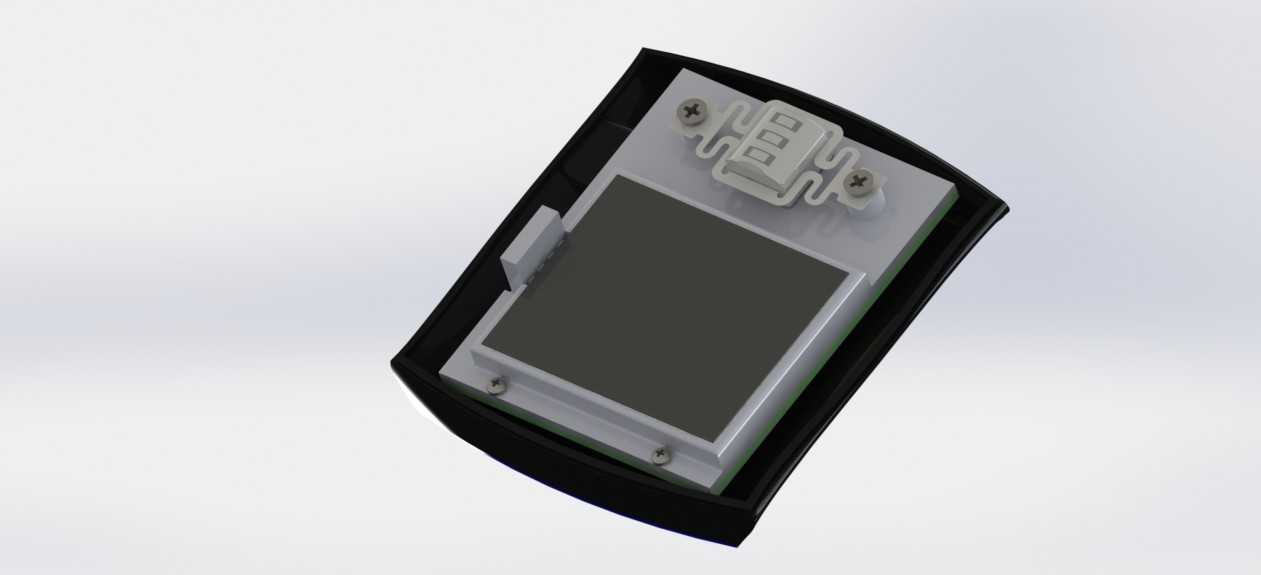

　　结构建模时，外壳分件围绕上下盖装配关系展开。底壳承担防滑、支撑和内部电路板固定功能，边缘设置连续止口，保证上盖扣合后侧面缝隙均匀；上盖承担外观面、按键避让和指示灯透光区域的布置。模型中曲面过渡集中在壳体四角和楔形坡面，棱线并非简单倒角，而是顺着设备前后高度变化形成连续包边，使塑料件在注塑成型时具备较稳定的拔模方向。顶部绿色狭长区域对应状态显示窗口，内部可布置多枚指示灯，外部通过半透明饰片实现光线柔化；蓝色装饰条沿壳体两侧弧线分布，既强化产品识别特征，也在视觉上把中央感应区与外围握持边界区分开。

　　中央圆形按键是人机交互的核心位置，周围以同心色环和无线波纹图案提示非接触读卡范围。实际结构中，该区域下方对应感应天线或读卡模块，按键可承担确认、唤醒或配对功能。波纹符号并不参与装配，但在外观面上明确告诉使用者卡片靠近的有效区域，减少误操作。按键周边需要保留按键帽行程、防尘间隙和开关PCB支撑柱，模型中圆形凸台与壳体主面之间的高差控制在手指可明显触辨的范围，避免盲操作时偏离位置。

　　设备底部与桌面接触的平面应布置防滑胶垫位，四个支撑点尽量靠近壳体四角，以抵抗卡片靠近时产生的轻微侧向力。楔形底面前低后高，后端内部空间可容纳接口、线束和较高元器件，前端较薄区域则适合布置天线板和指示灯导光件。侧面接口开口需要与内部插头插拔方向一致，开口周围增加局部壁厚或加强筋，防止长期插拔导致壳体边缘开裂。若用于控制台集成，还可依据底部螺孔位置扩展固定支架，使设备在倾斜面板上保持稳定。

　　从散热与维护角度看，读卡终端功耗不高，壳体不必开设大面积通风孔，但内部电路板应与壳壁保留间隙，指示灯导光件、按键帽和上盖装饰片在装配顺序上要先于上下盖合拢。底壳内部可设置十字形筋位和螺丝柱，螺丝柱周围避免壁厚突变，防止外观面产生缩痕。上下盖的连接螺丝建议隐藏在胶垫或铭牌下方，使外表面保持完整。装饰条若采用双色注塑或独立贴片，需要在主壳体上预留贴合台阶，保证弧面贴合后不起翘。

　　现场布置时，设备前方应留出卡片挥动和手部操作空间，后侧线缆弯曲半径不能过度挤压接口。桌面独立使用场景偏重防滑和美观，嵌入式安装场景则需要关注外形包络、底部固定孔和接口高度。该结构把感应提示、状态显示、按键确认和线缆接口集中在一个紧凑壳体内，适合作为通讯识别类外设的外观与结构方案，也可为同类非接触读卡设备的分件、拔模、装配和安装边界设计提供参考。
