便携式可充电露营照明风扇结构设计

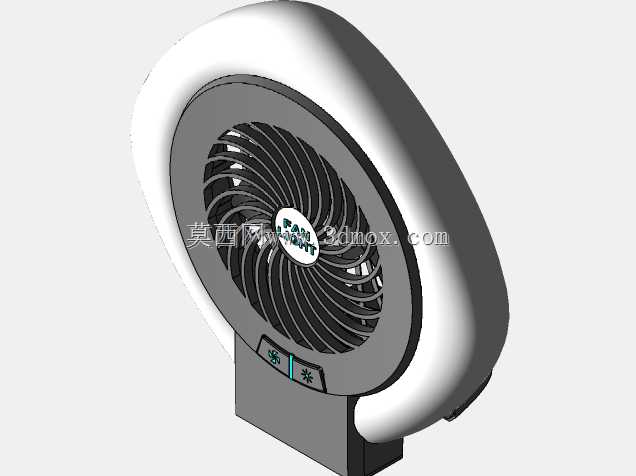

　　这款带环形补光功能的便携充电风扇，核心面向户外露营、桌面办公、夜间值守、随身纳凉等多场景使用需求，在结构设计阶段就兼顾了多场景适配的边界条件。从实际使用场景出发，户外露营时，用户既需要小范围送风驱散帐内闷热，也需要低亮度柔光照明满足夜间起身、找物的需求，因此将照明模块集成在风扇外圈的环形结构上，避免了单独携带露营灯的冗余，环形出光的结构也不会产生局部强光刺眼的问题，光线均匀覆盖风扇前方1.5米左右的桌面或帐内小范围区域，送风区域与照明区域完全重合，符合用户使用时的视觉与体感习惯。

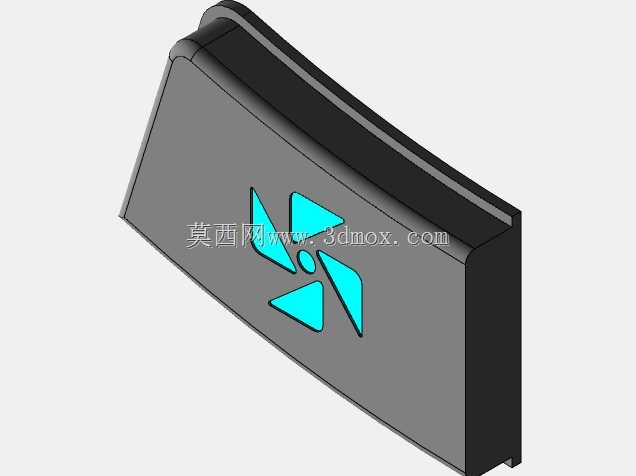

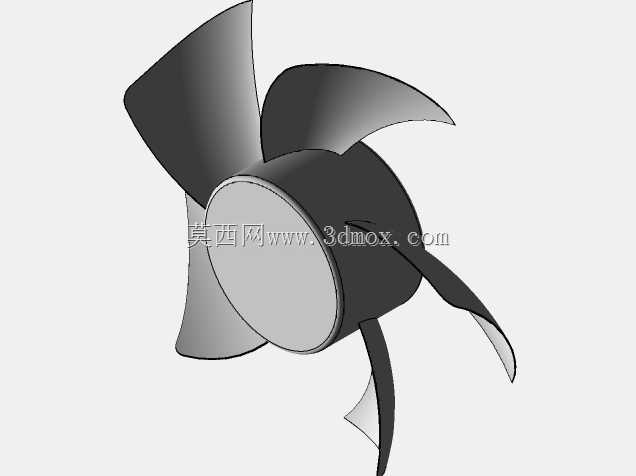

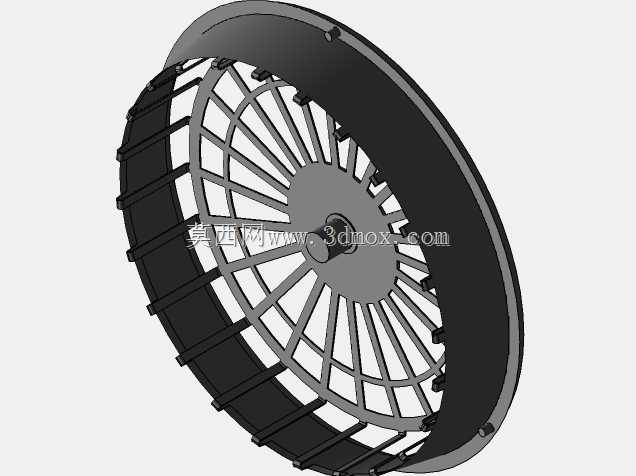

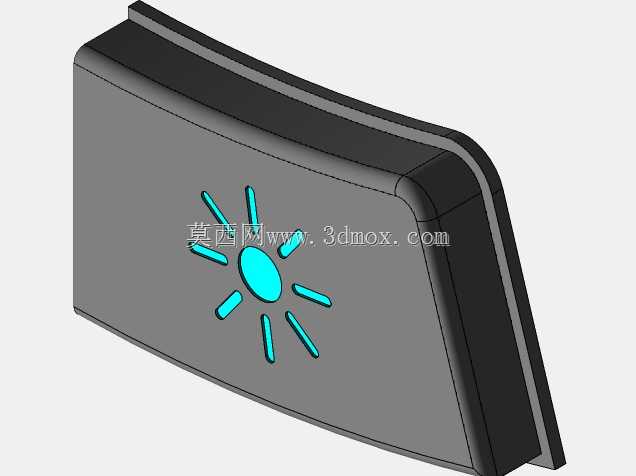

　　功能层面，整机分为送风模块、照明模块、供电模块、握持支撑结构四个核心部分，送风模块采用多曲面离心式扇叶设计，扇叶的扭曲角度经过反复调校，在低转速下就能推动足够的空气流量，同时将运行噪音控制在可接受范围，避免户外使用时的噪音干扰，也适合办公桌面场景使用不会影响周边人员。扇叶外围的防护网采用细密栅格结构，栅格间隙控制在安全范围内，避免手指误触扇叶造成伤害，同时栅格的导流角度经过优化，不会对出风气流造成过多阻挡，保证送风效率。下方的控制区域设置了两个独立按键，分别控制风速档位与照明开关，按键采用凸起式防滑设计，即使在光线较差的环境或者戴手套操作时也能准确触发，按键周边做了防水胶圈结构，可应对户外使用时的零星溅水、露水侵袭，提升环境适应性。

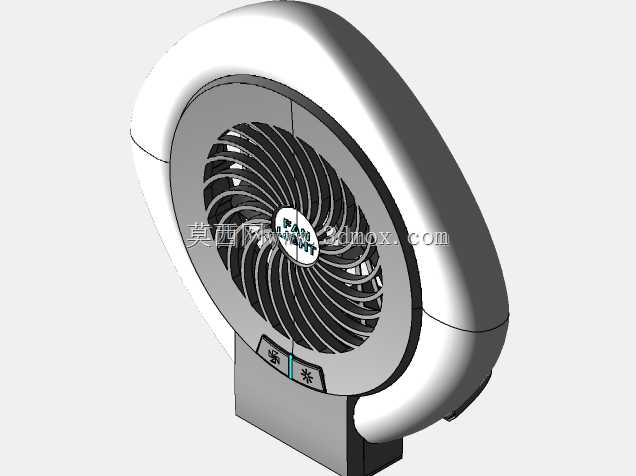

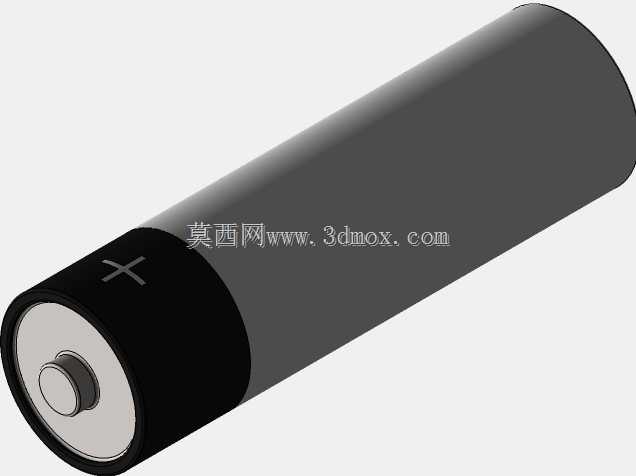

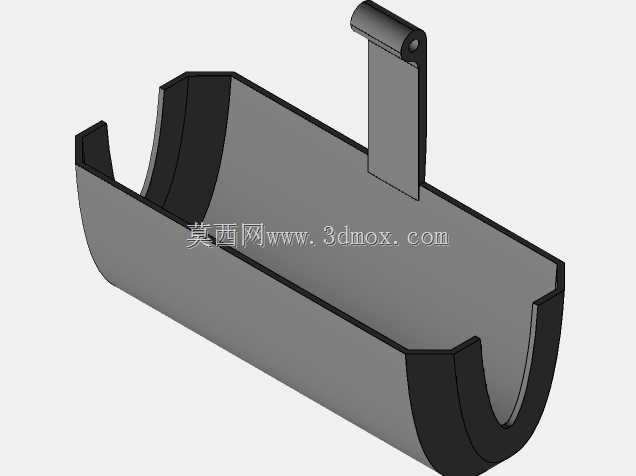

　　设计思路上，整机外壳采用圆润无锐角的造型，外圈的环形结构一方面作为照明模块的安装载体，另一方面也形成了天然的防护结构，即使风扇意外倾倒，外圈的弧形外壳会先接触接触面，避免扇叶、照明面板直接磕碰造成损坏。底部的支撑结构做了倾角设计，放置在平面上时扇面会自然向上倾斜15度左右，刚好对准用户坐立时的上半身区域，无需额外调整角度就能获得最佳送风体验，支撑结构的背面还预留了挂孔位，可以挂在帐篷杆、墙面挂钩上使用，拓展了安装使用的场景。供电模块内置在底部支撑结构的腔体内，低重心的布局让风扇放置在平面上时稳定性更好，不容易被碰倒，充电接口设置在支撑结构的侧面，带有硅胶防尘塞，避免户外使用时灰尘、水汽进入接口造成接触不良。

　　尺寸与安装边界方面，整机最大外径控制在160mm左右，整体厚度不超过60mm，不含挂绳的整机重量控制在300g以内，单手握持不会产生明显的负重感，方便放入背包侧袋随身携带。放置使用时，底部支撑面的投影尺寸为80mm*60mm，仅需要很小的桌面空间就能稳定放置，即使是露营时的折叠小桌板也能轻松摆放。挂装使用时，背面的挂孔直径为6mm，适配市面上绝大多数露营挂钩、帐篷挂点的尺寸，不需要额外的转接配件就能完成固定。结构装配上，前后壳采用卡扣加螺丝的固定方式，卡扣沿外壳周向均匀分布，保证壳体结合面的缝隙均匀，不会出现局部翘曲的问题，内部的电机、电池、电路板都设置了独立的安装定位柱，避免晃动产生异响，同时各模块之间预留了足够的散热间隙，长时间运行时也不会出现局部过热的问题。扇叶与电机轴的连接采用D型轴配合防松胶圈，避免运行过程中扇叶松动产生抖动，保证运行的平稳性。
