直列三缸内燃机气缸盖总成结构

　　气缸盖作为内燃机顶部核心承载构件，布置在缸体上方，通过缸盖螺栓与缸体紧固连接，二者之间加装气缸垫实现燃烧室密封，阻断高压燃气泄漏、冷却液窜流与润滑油互通，保障缸内压缩、燃烧过程的压力稳定，是决定发动机动力输出效率、排放水平与运行可靠性的关键部件。

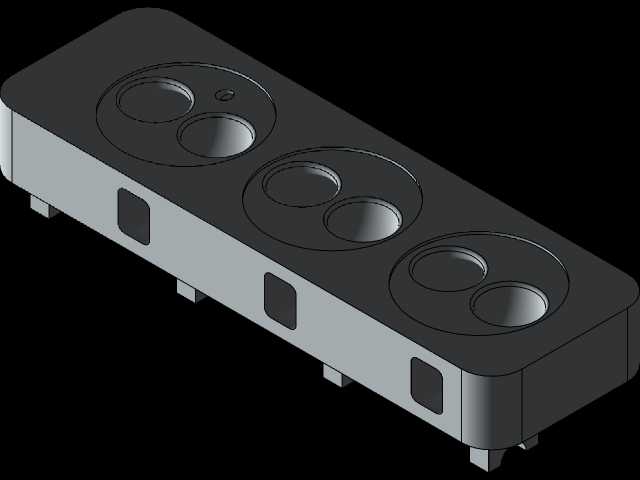

　　本次建模的直列三缸气缸盖，整体采用长条形长方体布局，顶面沿长度方向等距排布三组圆形凹腔，每组凹腔对应一个气缸，凹腔内部集成进气道、排气道接口与气门安装座，为进气门、排气门提供安装定位基准，凹腔轮廓匹配燃烧室顶部造型，配合活塞顶面形成完整的燃烧室空间，引导混合气形成涡流，提升燃油燃烧充分度。

　　缸盖侧面均匀分布方形安装凸台与定位支脚，凸台预留螺栓过孔与管路接口，分别用于凸轮轴罩盖、进排气歧管、节温器壳体等外围附件的固定，底部支脚对应缸体顶面的定位销孔，装配时通过定位销实现缸盖与缸体的精准对位，保证各气缸气道、油道、水道与缸体侧通道完全对齐，避免出现通道错位引发的流量损失或密封失效。

　　从设计逻辑层面，缸盖内部铸造成型密闭的冷却水腔，冷却水从缸体上水孔进入缸盖水套，环绕燃烧室喉口、气门座圈与喷油器安装区域流动，带走燃烧过程传递的大量热量，防止缸盖局部过热产生热变形，维持气门间隙稳定与密封面平面度；同时内置纵向主油道与分支油孔，压力润滑油通过油道输送至凸轮轴轴颈、气门摇臂等摩擦副，形成持续润滑膜，降低配气机构运动磨损。

　　建模过程中优先还原铸造毛坯的壁厚过渡特征，燃烧室周围壁厚采用加厚设计，承受燃气爆发压力，外壁设置加强筋提升整体刚性，减少螺栓紧固与热负荷作用下的弯曲变形；密封面平面度、螺栓孔位置度、气道同轴度等关键装配尺寸均按照内燃机设计规范设定，安装边界完全匹配对应直列三缸缸体的螺孔分布、缸心距与顶面轮廓，可直接用于发动机整机装配干涉检查、配气机构运动仿真与冷却流场分析。

　　实际应用场景覆盖乘用车小排量汽油发动机、小型工程机械柴油机组、农用机械动力单元等领域，结构设计兼顾轻量化与承压能力，在保证密封可靠性的前提下优化内部水道走向，提升冷却均匀性，避免局部热疲劳裂纹，为发动机研发阶段的结构优化、工装夹具设计提供完整的三维数模支撑。
