立式单缸蒸汽机滑阀换向结构

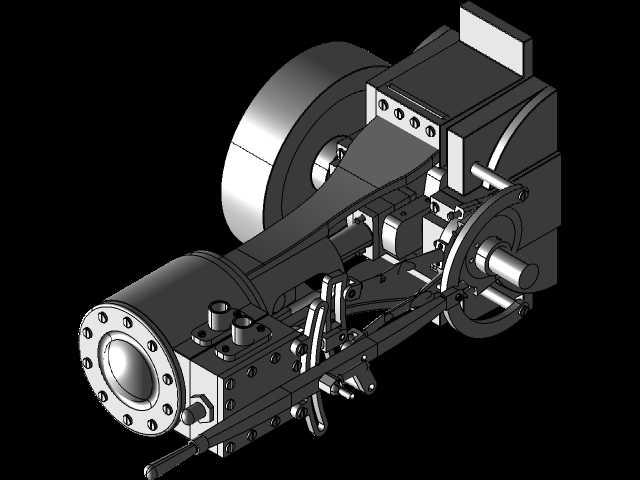

　　这套立式单缸蒸汽机结构围绕小型往复式动力设备的教学演示、原理验证和复古动力装置开发而建立，核心表现了汽缸、活塞、滑阀、换向机构、锁紧螺母、机架和传动连接部位之间的装配关系。整机采用立式布置，汽缸轴线沿竖直方向延伸，底部与机架形成稳定支撑，侧向布置滑阀及换向连杆，使蒸汽进排汽路径与活塞运动方向清晰分离。对于结构设计人员而言，这种布置便于观察阀件运动相位、连杆摆动范围和活塞往复行程，也适合在实验台、展示设备、小型蒸汽动力样机中作为核心动力单元进行集成。

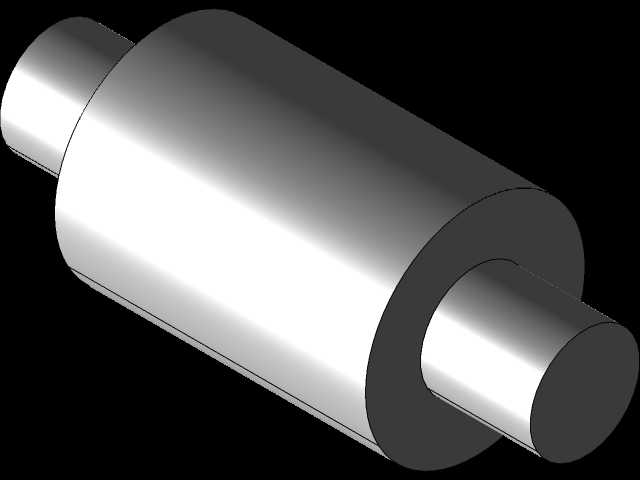

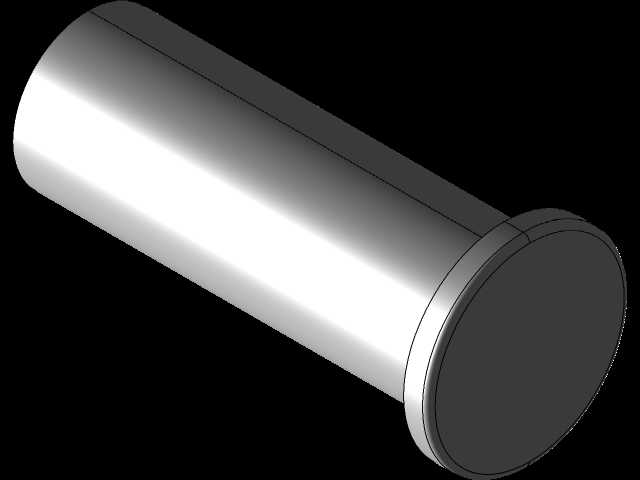

　　从实际用途看，单缸蒸汽机并不追求现代内燃机的高功率密度，而强调热力循环、机械传动和阀动机构的可理解性。滑阀负责按照活塞位置切换蒸汽进入汽缸上下腔的通道，同时将作功后的乏汽引出；换向装置则通过改变阀件与偏心传动之间的运动关系，使设备能够实现正转与反转切换。模型中对滑阀室、阀杆、摇杆、连接销、曲柄输出端等部位均进行了实体化表达，设计时需要重点核对阀杆直线运动与摇杆摆动之间的干涉边界，避免换向过程中连杆与机架、汽缸外壁或紧固螺母发生碰撞。

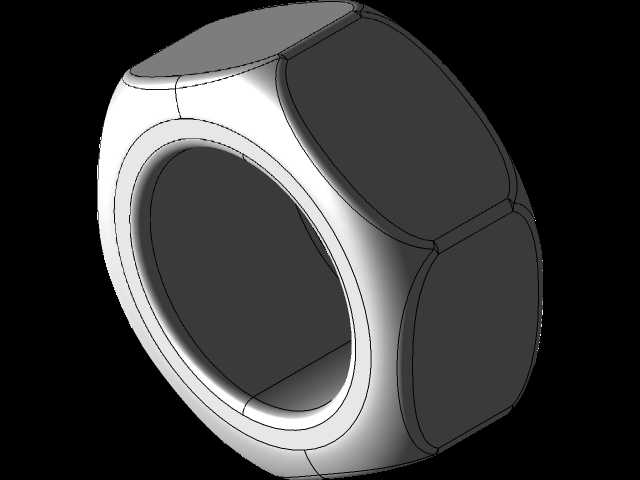

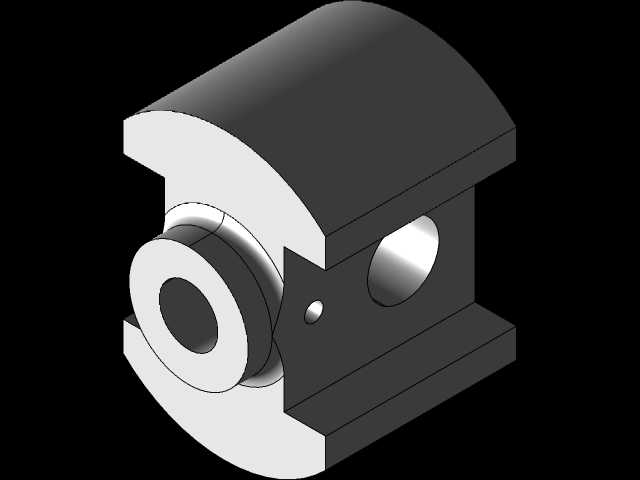

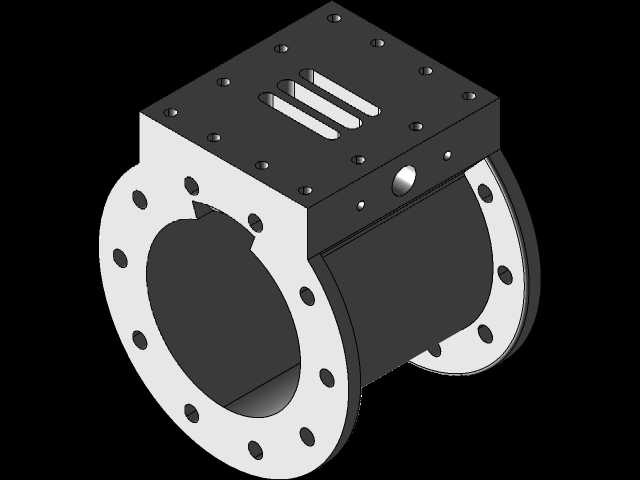

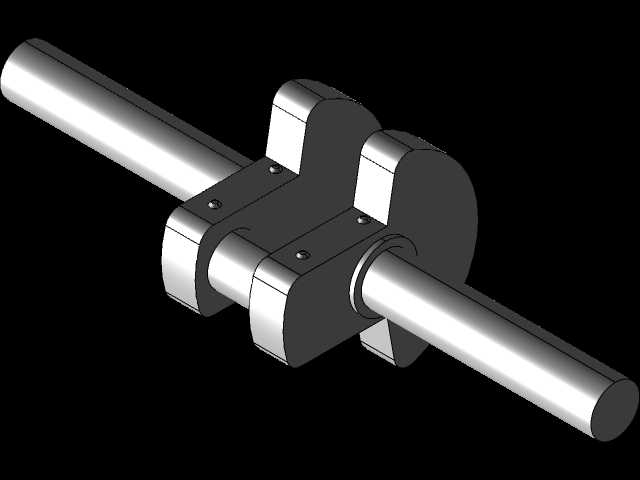

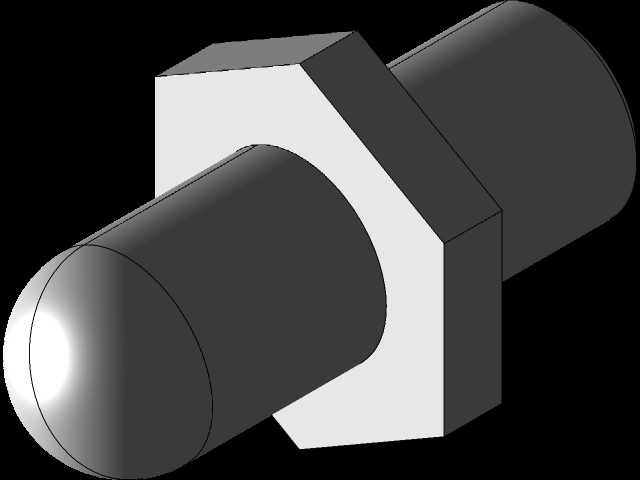

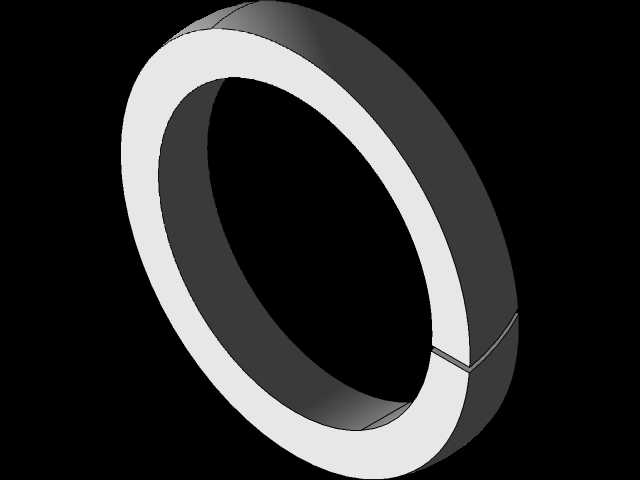

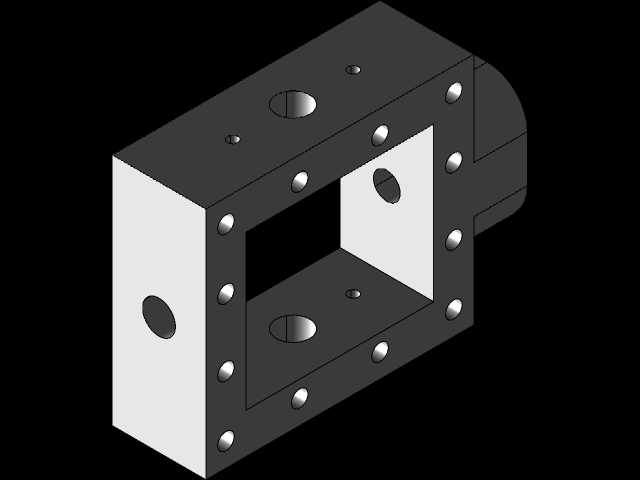

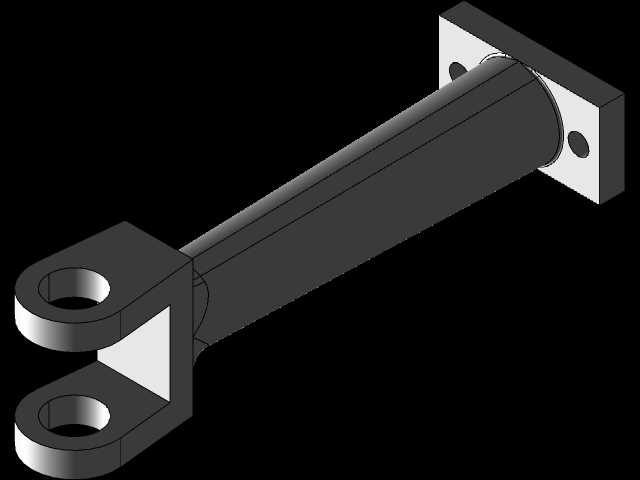

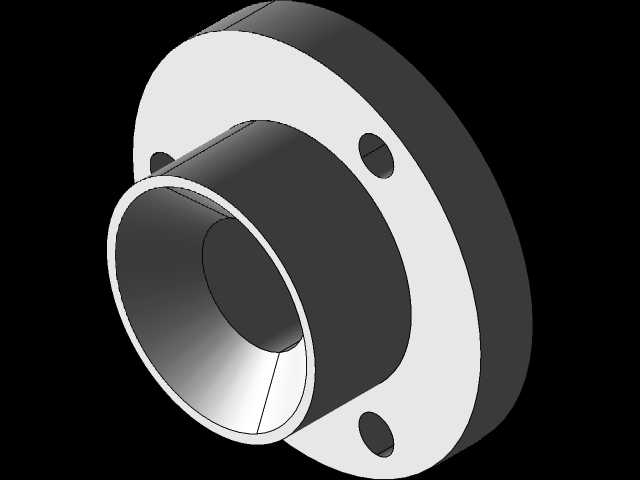

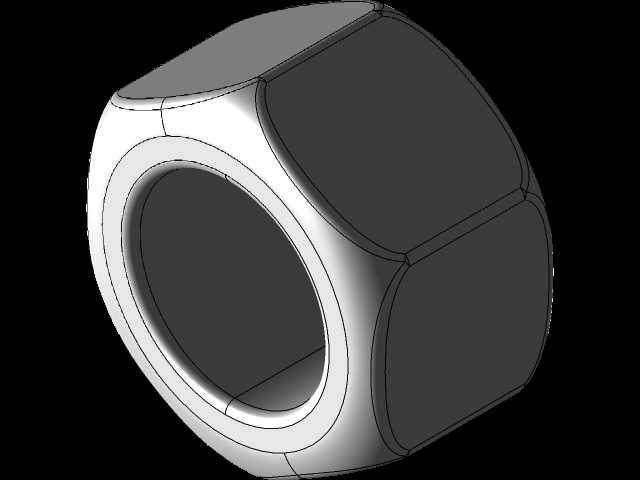

　　结构思路上，立式汽缸承担主要承压和导向功能，活塞在缸内作上下往复运动，经活塞杆、十字连接或连杆机构将直线运动转换为曲轴旋转。滑阀系统独立布置在汽缸侧部，阀腔与汽缸汽道相连，阀片在阀杆带动下周期性遮盖或打开进排汽口。换向机构的价值在于调整配汽相位，使同一蒸汽压力作用方向能够配合不同旋转方向输出。锁紧螺母用于固定关键螺纹连接位置，防止振动工况下杆端连接件松动；在装配建模时，这类零件虽然体积小，却直接影响阀杆行程、连杆长度和机构零点位置，不能仅作为外观件处理。

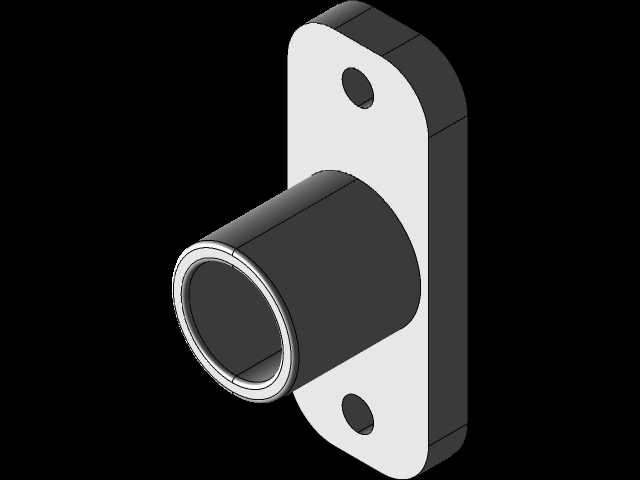

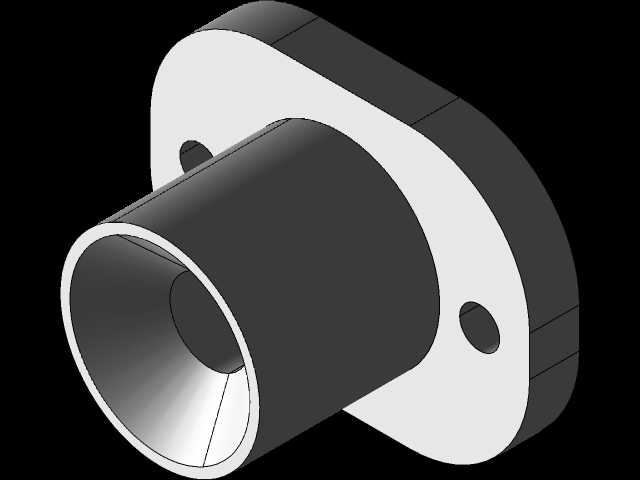

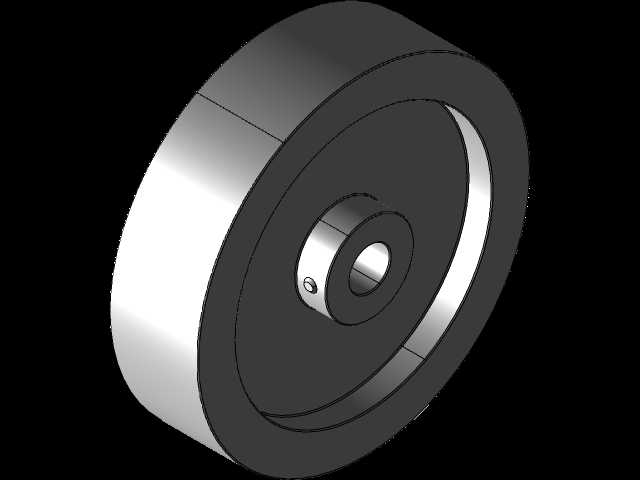

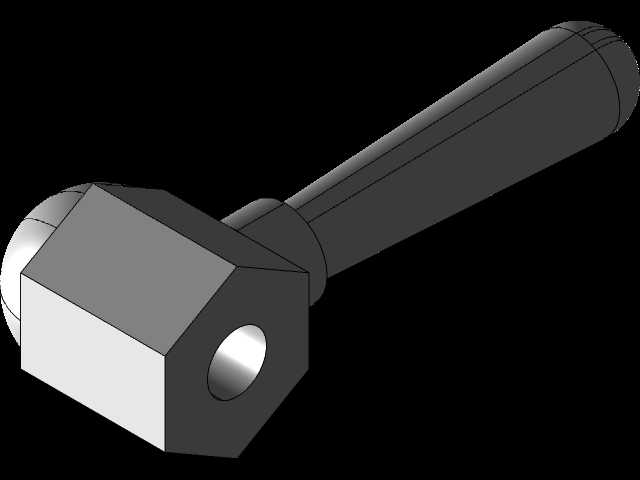

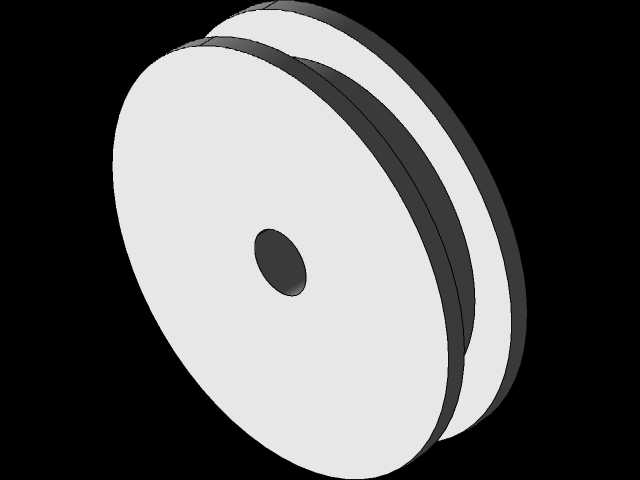

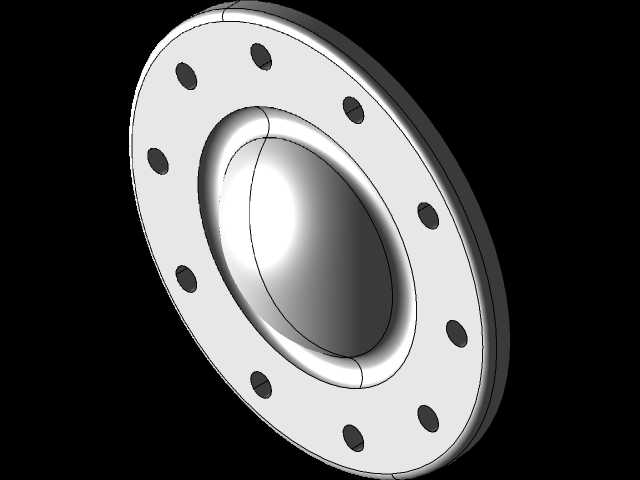

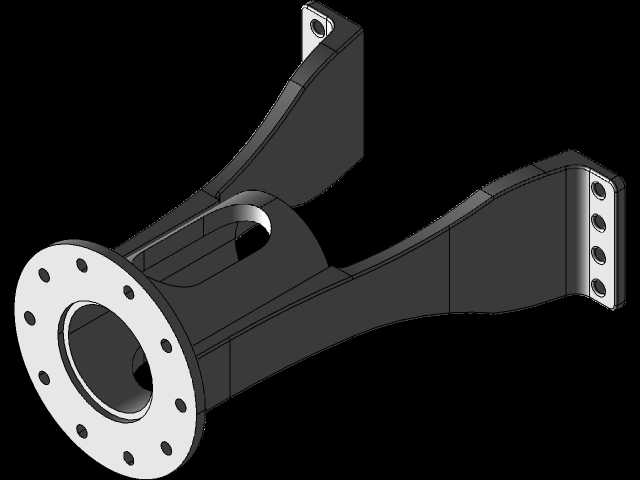

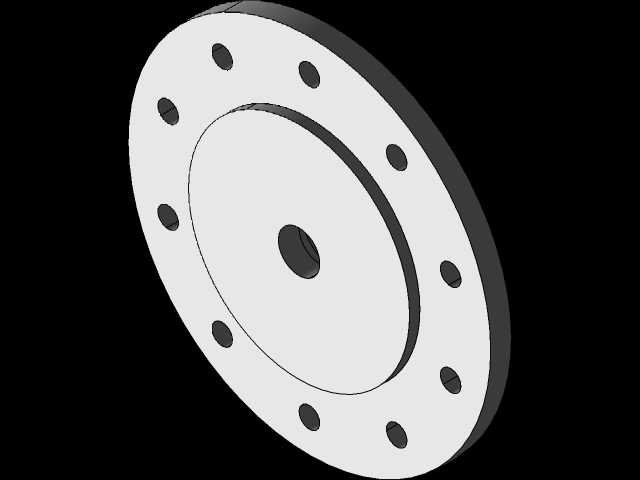

　　外形尺寸与安装边界方面，整机高度主要由立式汽缸、上部阀盖或管路接口以及底部机架共同决定，平面占地则集中在曲轴输出端、滑阀传动侧和底座固定孔范围内。进行台架安装时，需要在汽缸周围预留检修空间，尤其滑阀室侧盖、阀杆密封处和换向连杆铰接点应保证工具可达；曲轴输出端则要留出联轴器、飞轮或带轮的安装长度。底座连接面应保持平面度，螺栓孔位置需与机架支撑筋对应，避免拧紧后引起汽缸轴线偏斜。若用于教学展示，外部还可配置透明护罩，但护罩内壁不能侵入连杆运动包络，也不能遮挡滑阀与换向手柄的动作区域。

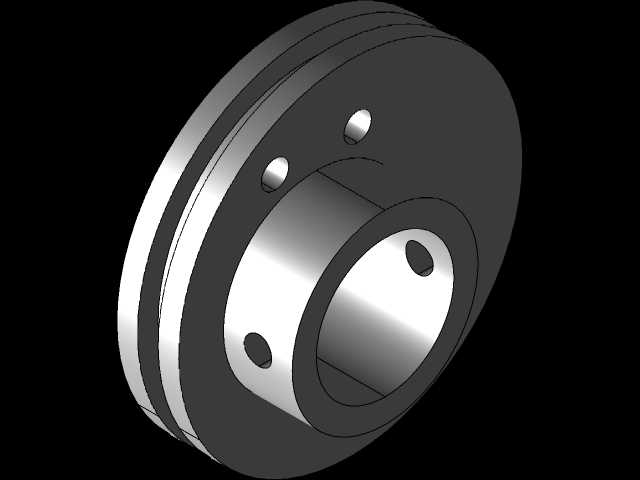

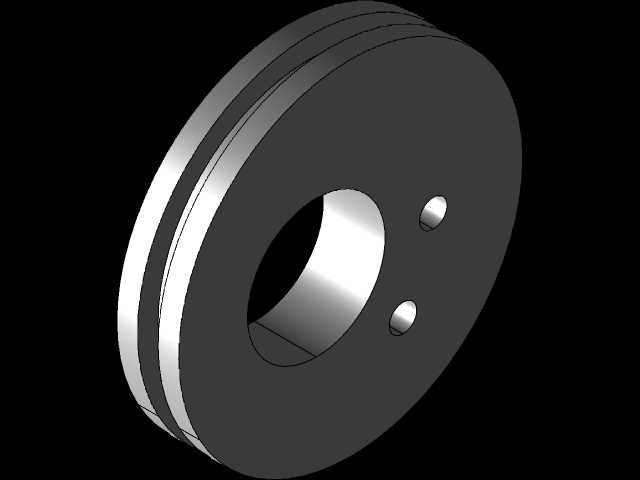

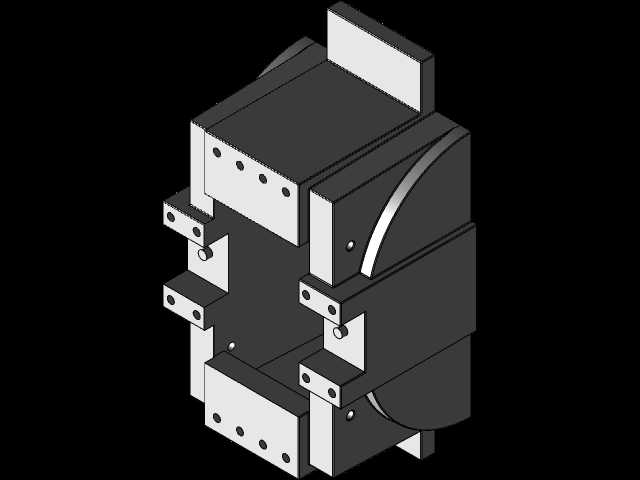

　　建模过程中，往复件和旋转件的运动关系是校核重点。活塞处于上止点和下止点时，滑阀并不一定位于几何中位，而应根据进汽提前量、排汽滞后和换向要求确定相位；偏心轮或曲柄销的角度设置会直接影响阀门开口面积变化。连杆两端铰接孔的同轴度、阀杆与汽缸轴线的平行度、曲轴轴承位的同心度，都需要在零件约束和装配基准中体现。对于细长阀杆，还要考虑导向支撑间距，过长而无支撑会造成弯曲变形和密封偏磨。

　　在行业应用中，这类结构既可用于热能动力实验装置，也可作为博物馆动态展陈、职业教育实训设备以及复古机械爱好者样机的设计参考。工程人员借助三维模型能够提前检查汽道连接、螺栓装配、运动行程和维修空间，再据此加工零件或搭建演示台。整体设计不以复杂外观为重点，而把汽缸承压、滑阀配汽、换向逻辑和机架支撑之间的关系表达清楚，使单缸蒸汽机从原理示意转化为可装配、可运动、可校核的机械系统。
