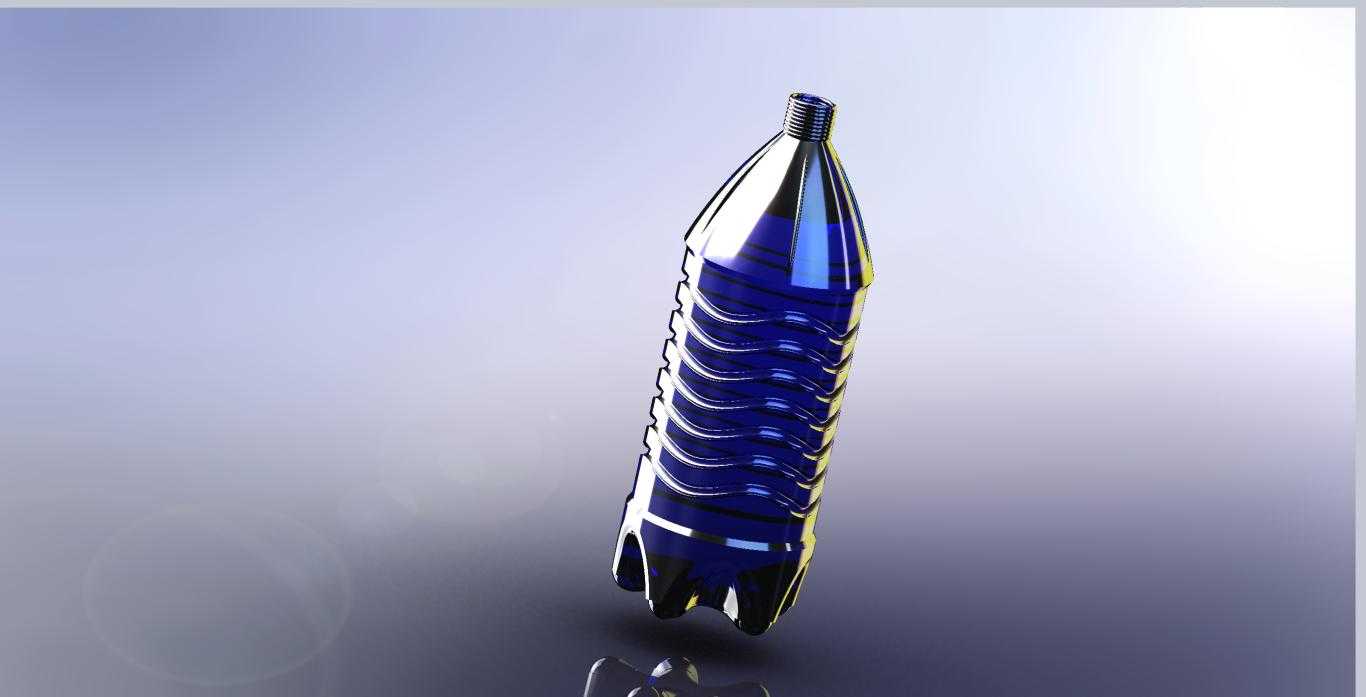

双层隔热PET塑料饮用水瓶结构设计

　　该双层瓶体结构面向需要降低内外热交换的液态饮品储运场景，在常规一次性PET饮用水瓶的基础上引入双层壁面构型，核心目标是通过两层瓶壁之间的静止空气夹层削弱热传导路径，让瓶内盛装的低温饮品在常温陈列、户外携带、短途配送过程中不至于过快升温，也可在盛装温热液体时降低外表面温度，避免握持时出现明显烫感。

　　从实际使用链路看，这类瓶体既可以用于便利店冷柜中的瓶装水、风味饮料，也能适配运动场景下的便携补水容器，还可作为冷链终端中短时间保冷的包装单元。瓶身整体沿用大容量饮用水瓶的细长比例，底部采用多瓣式内凹支撑脚，保证吹塑成型后瓶底能够稳定直立放置，同时在内部承压时把应力分散到各条加强筋上，避免碳酸类饮品或温差引起内压变化时底面向外鼓出。

　　结构建模时需要重点处理瓶口螺纹、肩部过渡、环向加强槽和底足几个区域。瓶口采用标准外螺纹轮廓，配合防盗盖密封，螺纹牙型、导向斜面和端部锁止环都要按瓶盖配合关系建出连续曲面，保证旋合行程和密封压缩量一致。肩部从瓶口小直径段向瓶身大直径段平滑扩张，曲面过渡处控制曲率变化，避免吹塑时材料在转角处过度减薄。瓶身主体分布多道环向凹凸波纹，这些槽纹一方面提升薄壁瓶体的径向刚度，降低握持和堆叠时的瘪瓶风险，另一方面在双层壁面结构中为内外层提供相对位置约束，减少两层壳体在成型和使用过程中的局部贴合。

　　双层构型的关键在于夹层空间的控制。外层瓶体承担主要外观面和握持接触，内层瓶体直接接触内容物，两层之间保留均匀空气层。空气属于导热系数较低的介质，连续夹层能够在不明显增加材料用量的前提下延长温度传递时间。设计时需要在瓶身、肩部和底部分别考虑两层壁的间距：瓶身圆柱段夹层可保持较稳定厚度，肩部因曲面收缩需要逐步收窄间隙，底部则通过支撑筋和瓣状结构形成局部连接，既保证站立承载，又避免大面积实体连接造成热桥。

　　外形边界方面，模型按常见大瓶饮用水的握持和运输空间建立，瓶体总高与最大直径的比例适合标准饮料箱格排列；瓶口外径满足常规瓶盖旋配，肩部最高点到标签区预留足够的贴标平面；瓶身最大外轮廓不超出自动售货机货道和冰箱门架的限位宽度。底部五瓣或六瓣式内凹结构使支撑环落在最外圈，放置接触面连续，叠瓶时上层瓶底能够落入下层瓶盖附近的凹陷区域，提高堆码稳定性。

　　从成型工艺角度看，PET瓶通常采用注拉吹工艺，双层结构需要考虑两层型坯的拉伸比、吹胀比和冷却定型顺序。建模时壁面厚度不能按均匀实体简单处理，瓶口螺纹区厚度较大，用于承受瓶盖扭矩；瓶身贴膜标签区厚度较薄，以控制重量；环向沟槽处通过曲面折边提高截面惯性矩。若用于热灌装，还需在瓶身设置真空吸收筋，使内容物冷却收缩时瓶体变形集中在预设区域，而不是出现无规则凹陷。

　　流体与使用功能上，瓶口通径满足快速倾倒和直饮需求，喉部过渡顺滑，减少液体残留；肩部曲面避免出现陡变死角，便于清洗和灌装管路对准。瓶身波纹在握持时形成摩擦边界，手部出汗或瓶外壁结露时仍能保持一定防滑能力。外层透明PET材料可保留内容物液位可视性，若采用蓝色着色层，还能增强水体洁净感并遮挡部分光线，降低光照对饮品风味的影响。

　　在三维建模过程中，应先以旋转曲面构建基础瓶体轮廓，再对螺纹、底足和环向槽进行特征细化；双层壁面可通过偏置曲面和局部桥接结构完成，夹层区域不要误做成完全实心。装配检查时需确认内外层在瓶口密封区、底部支撑区的连接关系，以及标签区、握持区的间隙连续性。对于结构工程师而言，该模型不仅是外观包装件，更涉及薄壁承压、热阻隔、吹塑工艺、堆码运输和人机握持等多方面约束，适合作为塑料包装容器结构设计与曲面建模的参考案例。
