格栅式装饰轮毂轮体结构设计

　　该轮体结构面向小型行走装置、展示样机、概念载具以及低速移动平台的外观与承载一体化需求展开建模，整体将橡胶外胎、轮辋支撑环与中心格栅式轮辐整合在同一回转装配体系中。工程场景中，这类轮件并不只承担滚动支承功能，还会在设备外观展示、运动姿态渲染、轮腔通风避让以及侧向视觉识别方面发挥作用。对于需要在狭小底盘空间内布置轮组的设备，轮体外径、胎面宽度、中心安装孔位置以及轮辐镂空区域都会直接影响周边悬架、制动件、护板和转向节的布局，因此建模时需要把可见外形与内部装配边界同时纳入考虑。

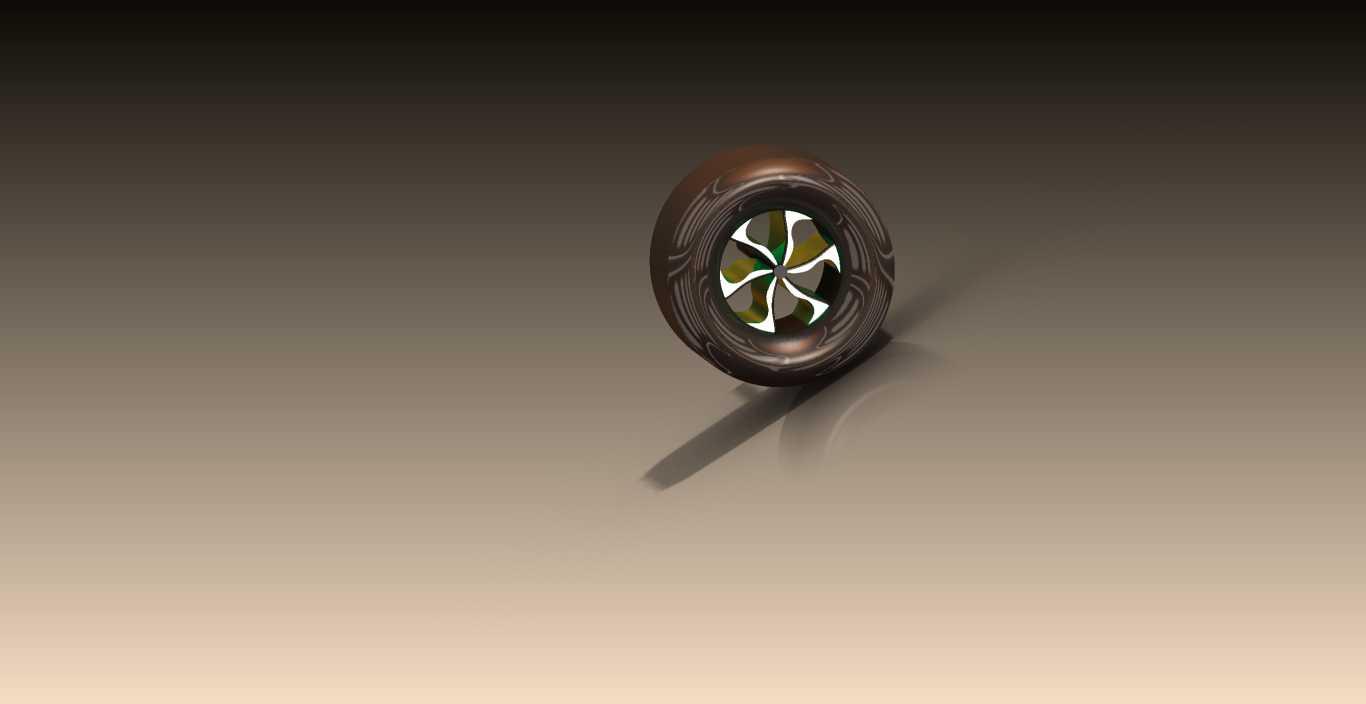

　　从结构组成看，外层为带圆弧断面的环形胎体，胎侧保留连续包覆轮廓，能够在视觉上表现橡胶轮胎的包裹感；中部轮辋形成环形承托面，用于约束胎圈位置并传递轮辐到胎体的载荷；中心区域采用多瓣格栅式辐条，辐条由轮毂中心向外呈放射状展开，相邻辐条之间保留大面积镂空。该镂空形式一方面减少轮体正面的封闭面积，使轮腔后方结构能够透过空隙显现，另一方面降低轮辐材料的视觉厚重感，使整体造型更轻盈。轮辐端部与轮辋内侧平滑过渡，根部在中心毂区汇聚，避免出现突兀的直角交接，这对后续增材制造、数控加工或者外观件注塑成型都较为有利。

　　在实际用途上，该轮件可作为概念车辆、小型实验平台、服务机器人底盘或者展示用移动设备的行走轮参考。低速承载工况下，轮辐主要承受竖直支承力、起步制动扭矩以及转向时产生的侧向弯矩；若用于纯展示模型，则轮辐造型的连续性、胎面光影关系和中心孔同轴度会成为渲染表现的重点。模型中轮胎外缘保持完整圆度，轮辋与胎体之间形成清晰的装配层次，中心毂区预留回转轴线位置，便于在三维软件中与轴件、轴承座或者驱动法兰进行同轴配合。设计人员在调用该结构时，可沿轴向测量胎宽与轮辐凹陷深度，再依据底盘侧板间距确定轮体安装位置，避免轮胎外侧与护罩发生摩擦。

　　设计思路上，格栅轮辐没有采用普通直板辐条，而是通过弯曲瓣片形成类似叶片的交错形态。每根辐条既有径向延伸趋势，又在周向上带有扭转和宽窄变化，使正面观察时呈现旋转感。这样的处理不仅增强外观识别度，也能在轮腔内部形成通风通道；当轮体随轴转动时，镂空区域可引导气流穿过轮侧，对邻近制动盘、电机端盖或轮毂轴承起到一定散热辅助作用。需要注意的是，辐条扭转后截面方向发生变化，工程校核时不能简单按等截面直梁处理，应关注辐条根部与轮辋交接处的应力集中，以及侧向受力时瓣片根部的弯曲变形。

　　外形边界方面，轮体以中心轴线为回转基准，最大外圆由轮胎外轮廓决定，轴向最宽处位于胎面中部，轮辋和轮辐均收束在胎侧以内。中心毂部应根据实际连接件确定孔径、键槽或螺栓分布圆；若用于电机直驱场景，可在毂端增加法兰面与螺钉孔；若用于被动滚轮场景，则可在中心配置轴承位并保留轴肩定位。胎体与轮辋的配合面需保证足够径向压紧量，真实制造中可通过轮胎充气、胶粘、卡环压装或弹性体包覆等方式固定。对于样机验证阶段，也可将胎体与轮辋分别建模，后续按橡胶件和金属或塑料结构件拆分出工程图。

　　从建模方法看，轮胎适合采用回转轮廓生成基础环体，再在胎侧加入细微圆角和表面材质区分；轮辋通过旋转薄壁截面建立承托环；格栅辐条可先绘制单根瓣片的空间曲面，经圆周阵列得到均匀分布结构，最后与中心毂和轮辋进行布尔合并。阵列数量、辐条宽度和镂空比例需要平衡：开孔过大会削弱辐条承载面积，开孔过小则通风和装饰效果不明显；瓣片过厚会让轮腔显得笨重，瓣片过薄又会在冲击载荷下产生过大变形。整体模型保留了轮体、胎面、轮辋、辐条和中心毂的明确层次，能够为后续工程细化、运动仿真、渲染展示以及装配干涉检查提供完整几何基础。
