螺旋槽司钻切削钻头结构造型

项目分类:通用五金配件 发布时间:2022-07-14 ID:682028
  • 螺旋槽司钻切削钻头结构造型
  • 螺旋槽司钻切削钻头结构造型

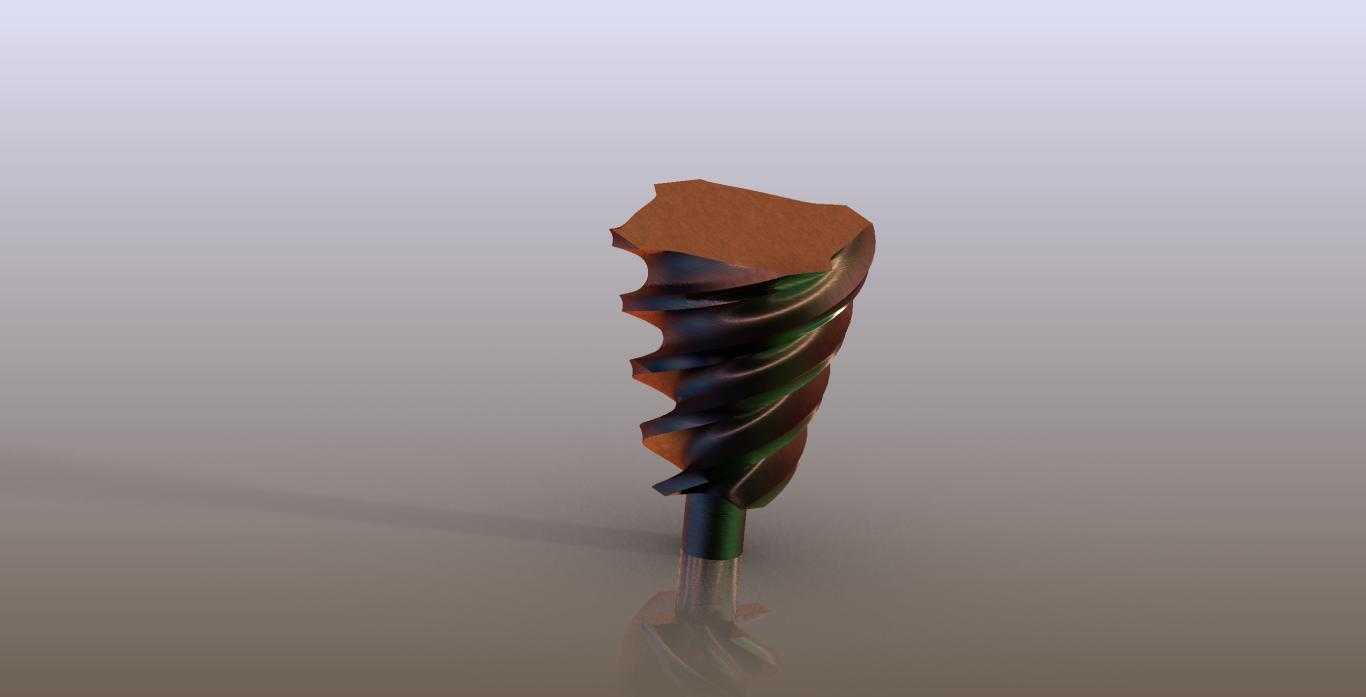

  这类带连续螺旋排屑槽的短柄钻削件,在现场更常被称作司钻或小型开孔钻头,主要面向薄板、有色金属型材、塑料件以及复合材料的快速钻孔作业,在装配维修、五金加工、工装夹具现场配孔和小型零部件修配场景里使用频率很高。它和普通直槽钻的区别,在于工作段采用大导程螺旋刃带结构,钻削过程中切屑能够顺着螺旋槽连续向外排出,不容易在孔底堆积卡滞,尤其适合手工进给、转速不稳定的便携钻孔工况。

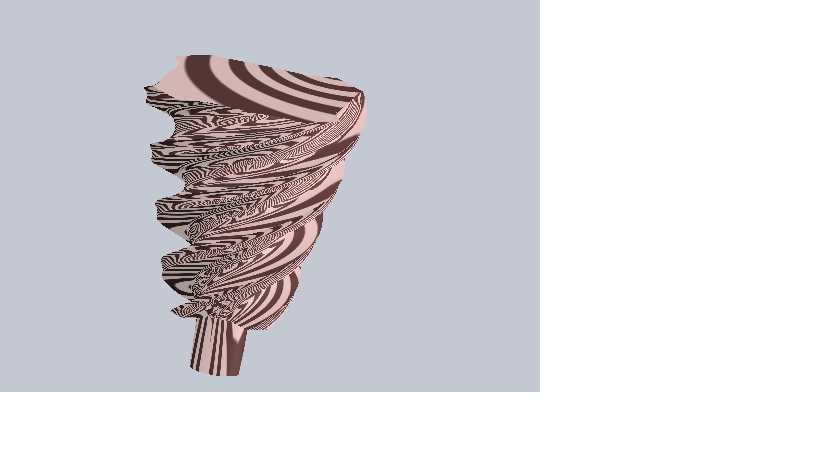

  从结构上看,模型的工作段由顶部切削端、多圈螺旋刃体和下端圆柱夹持柄组成。顶端保留了较宽的横刃区域,用于钻入初期定心,避免钻头在光滑工件表面滑移;螺旋部分的槽底与刃背之间形成连续过渡,刃带承担孔壁导向和修光作用,槽腔则为切屑提供容纳与导出空间。下端直柄用于装入手电钻、台钻或气动钻夹头,夹持边界简单,不需要专用刀柄配合,更换和对中都比较方便。

  设计这类零件时,首先要平衡的是排屑能力与钻芯强度。螺旋槽导程过大,排屑方向平缓,切屑排出速度慢;导程过小,虽然排屑顺畅,但钻芯被削弱,钻入硬料时容易产生扭转变形。模型中螺旋槽采用较深且连续的曲面造型,刃口沿轴向逐步旋入工件,使切削力不是集中在单一横截面上,而是沿螺旋方向分散传递,这样在手动进给时手感更平稳,也能降低突然扎刀的风险。顶端切削部分的厚度和过渡圆角需要重点控制,过薄会导致刃口崩缺,过厚则增加轴向抗力;实际建模时应保证主切削刃、横刃和螺旋槽面之间相切连续,避免出现应力集中的尖角。

  外形尺寸方面,短粗型工作段更适合小直径、浅深度的快速开孔。夹持柄直径应与工作段最大轮廓相匹配,柄部伸入夹头的长度要满足夹紧要求,同时不能让螺旋槽进入夹头夹持区,否则会影响同轴度并损伤夹爪。安装时以柄部外圆为定位基准,钻夹头锁紧后需检查径向跳动;若跳动过大,孔口会出现扩孔、毛刺增多和刃口偏载磨损。对于现场配作场景,钻头的有效切削长度只需覆盖工件厚度并留出排屑余量即可,过长的悬伸会增加弯曲振动,反而降低成孔质量。

  在实际用途上,该结构不仅可用于常规钻孔,也可作为修配现场的扩孔、去余量和倒角前预加工工具。螺旋槽在旋转时兼具输送切屑和引导冷却气流的作用,加工铝材、塑料等容易粘屑或缠屑的材料时,能够减少切屑堵塞;加工薄钢板时,连续刃口逐步切入,可降低孔边撕裂和变形。若用于自动化进给设备,则需要进一步校核柄部夹持长度、切削段直径与主轴转速的匹配关系,并根据材料特性调整顶角和刃口后角,保证切削刃在稳定接触的同时不会过度摩擦孔壁。

  三维造型过程中,螺旋槽不宜简单用单一扫描体替代,应围绕钻芯母线建立螺旋轨迹,通过扫掠、切除和曲面过渡形成等宽或渐变刃带。刃背与槽底的过渡面要保留合理厚度,既能体现排屑空间,也能反映真实刀具的强度分布。顶端横刃、主切削刃和外圆刃带交汇处应做连续处理,便于后续工程图中表达磨削余量、热处理区域和装夹基准。整体模型还原的是一种结构紧凑、装夹通用、侧重排屑与稳定切削的小型钻削工具,可用于刀具结构分析、工装方案演示以及钻孔设备配套选型参考。
