矩形薄板静载工况冯米塞斯应力仿真

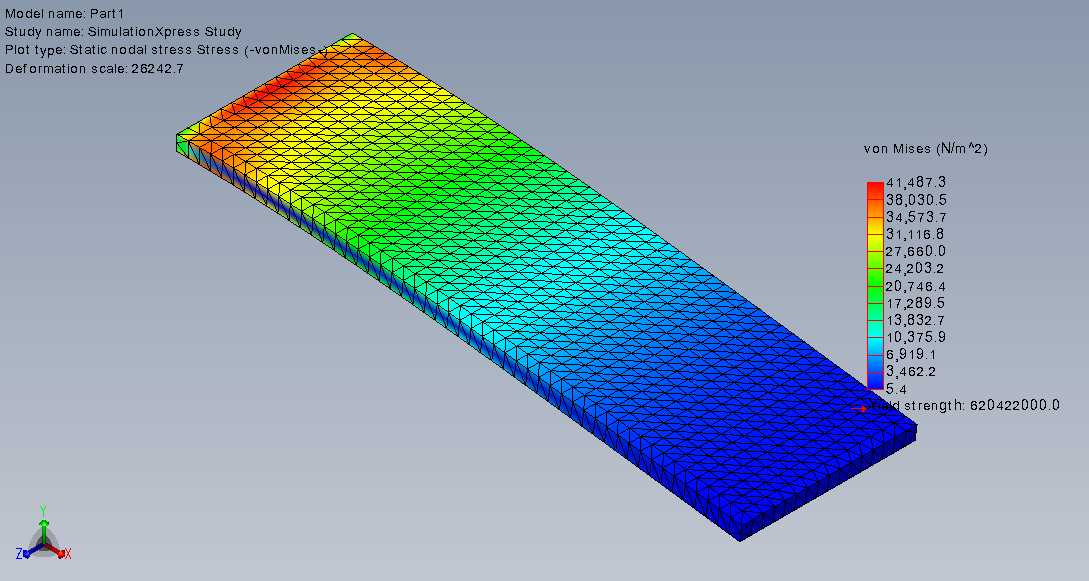

　　这套有限元仿真结果针对一块长条形矩形薄板展开，云图直接呈现von Mises等效应力在整个板体上的连续分布，红色高应力区集中在板件一端的边角位置，沿长度方向应力逐级过渡为黄、绿、青、蓝，另一端深蓝色区域应力水平最低，色彩梯度完整还原了载荷传递路径。从工程校核逻辑来看，冯米塞斯应力是判断塑性材料是否进入屈服的核心指标，云图右侧标注的色阶单位为N/m²，最高应力数值与材料屈服强度阈值并列展示，设计人员可以一眼判断危险区域是否超出许用应力，无需再逐节点提取数值比对。板件采用实体网格划分，三角面网格均匀覆盖上下表面与侧边，网格密度在长宽方向保持一致，没有在高应力端刻意局部加密，这种划分方式适合初步方案阶段的快速强度评估，

　　能够在计算效率与结果精度之间取得平衡；图中标注的变形比例放大系数将微小挠度放大后展示，方便观察弯曲趋势，实际工况下板件的变形量远小于云图视觉呈现的幅度，读图时需要区分放大后的显示效果与真实位移。在通讯终端结构设计场景中，这类薄板仿真常对应手机内部的支撑板、屏蔽罩或者中框加强片，这类零件厚度薄、长宽比大，装配后会受到螺丝锁附压力、电池挤压以及跌落冲击带来的弯曲载荷，边角位置往往因为约束集中或者载荷作用点靠近边缘而出现应力峰值。设计过程中先建立等厚度矩形板的基础模型，赋予材料弹性模量、泊松比与屈服强度参数，再在对应端面施加固定约束、在受力端施加等效载荷，求解后首先查看应力云图的峰值位置：如果红色区域应力超过材料屈服强度，

　　就需要在高应力端增加圆角、局部增厚或者增设加强筋，把峰值应力分散到更大面积上；如果低应力端长期处于深蓝色区间，说明该区域材料冗余，可以适当减薄或者开孔减重，兼顾结构强度与终端产品的轻量化需求。从安装边界来看，薄板的长宽厚尺寸需要匹配终端内部堆叠空间，长边方向避让主板、电池与排线的布置区域，短边边缘预留螺丝孔或者卡扣的安装位，仿真时约束点的位置必须和实际装配点位完全对应，否则应力分布会出现方向性偏差，误导后续结构优化。云图中应力从红到蓝的平滑过渡也说明该载荷下板件没有出现明显的应力突变断层，若网格交界处出现条带状异常应力，通常是网格质量不合格或者接触设置错误，需要退回前处理环节检查网格畸变与约束定义。针对消费电子薄件的开发流程，

　　这类静力学仿真一般放在外形定型之后、模具开制之前，通过多轮载荷工况迭代，把板件厚度、材料牌号与局部特征调整到合理区间，避免样机阶段才出现板面弯曲、边角开裂或者装配后顶压屏幕的问题。仿真结果里的色阶数值也可以反向指导材料选型：如果峰值应力远低于所选材料的屈服强度，可换用强度稍低但成本更低的材料；如果峰值接近屈服极限，则优先更换高强度牌号或者优化载荷作用位置，从源头降低局部应力水平。
