带支座卧式行星齿轮传动机构设计

　　这套行星齿轮传动结构在中小功率传动场景中适配性极强，常见于轻工输送设备、小型自动化生产线的动力传输段，也可作为小型伺服电机的输出减速单元，用来匹配执行端的转速与扭矩需求。区别于普通定轴轮系减速结构，这套行星轮系采用内齿圈固定、行星架输出的经典传动逻辑，太阳轮直接对接动力输入轴端，三个行星轮沿太阳轮周向均布，既可以分担传动载荷，也能让整体传动过程的径向受力更均衡，避免单齿轮啮合带来的轴系偏载问题。

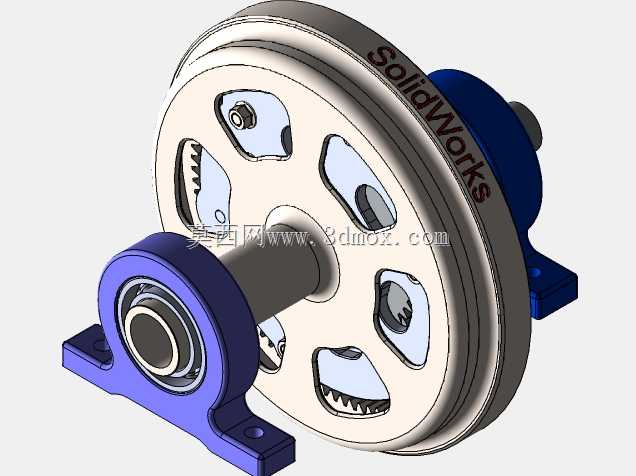

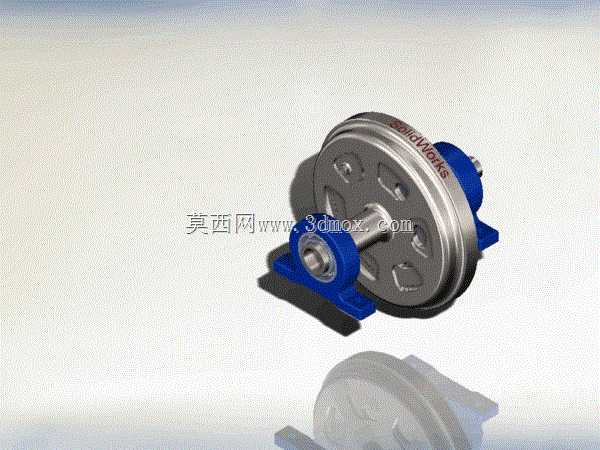

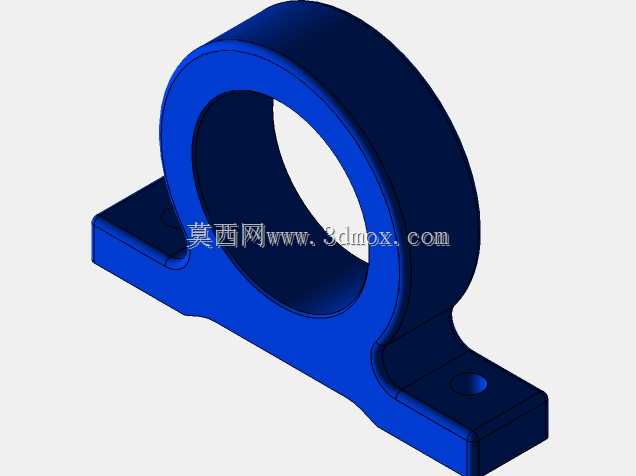

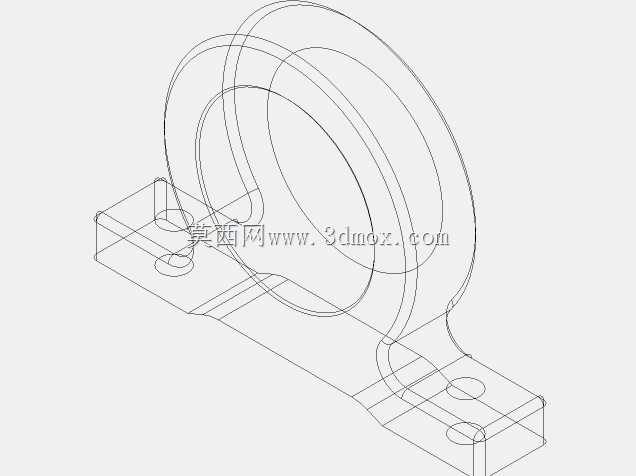

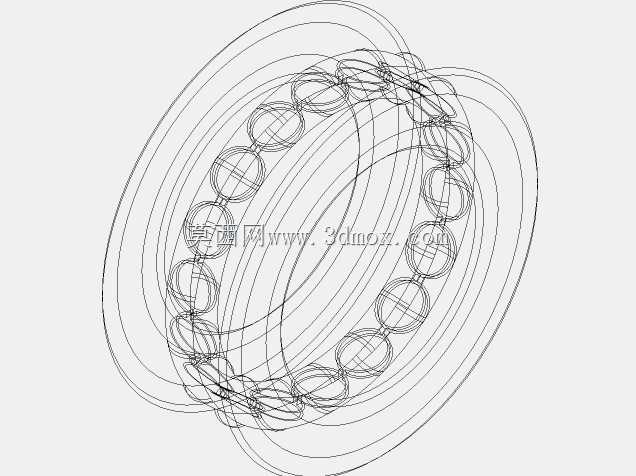

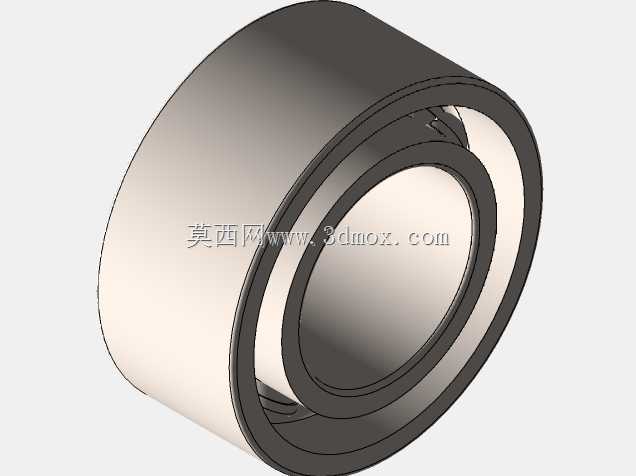

　　从实际安装适配角度看，这套结构采用分体式铸造型支座作为承载基体，支座底部预留两个平行的安装定位面，每个定位面开有贯通的螺栓安装孔，安装时可直接通过螺栓将整套机构固定在设备的安装基板上，不需要额外设计定制转接支架，安装基准面与输入输出轴的轴线平行度公差可控制在0.02mm每100mm范围内，能有效降低安装偏差带来的轴系附加载荷。输入轴端采用标准深沟球轴承作为回转支撑，轴承外圈与支座轴承孔采用过渡配合，内圈与输入轴采用过盈配合，可同时承受径向载荷与少量轴向窜动，适配多数常规工况的受力需求。

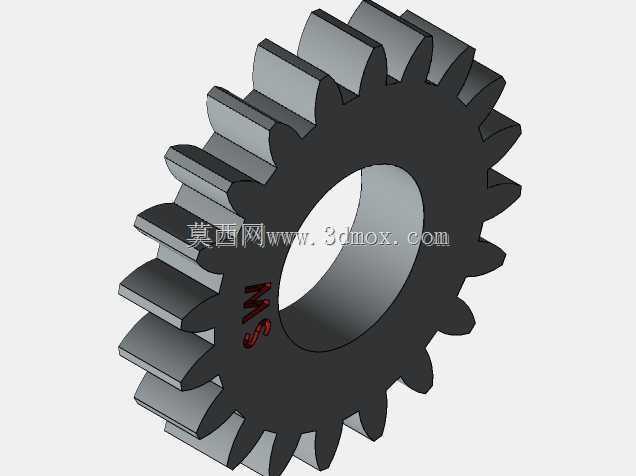

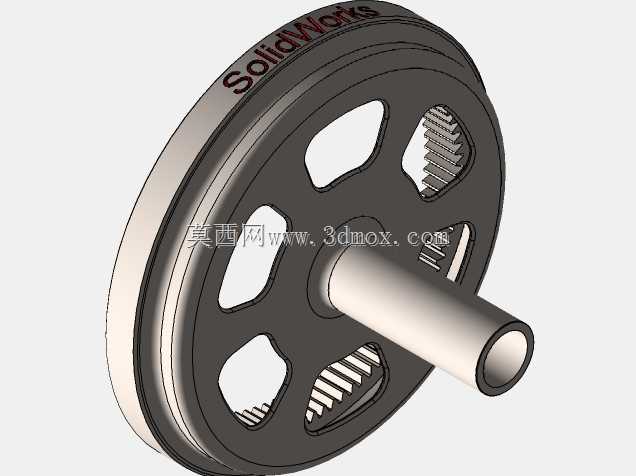

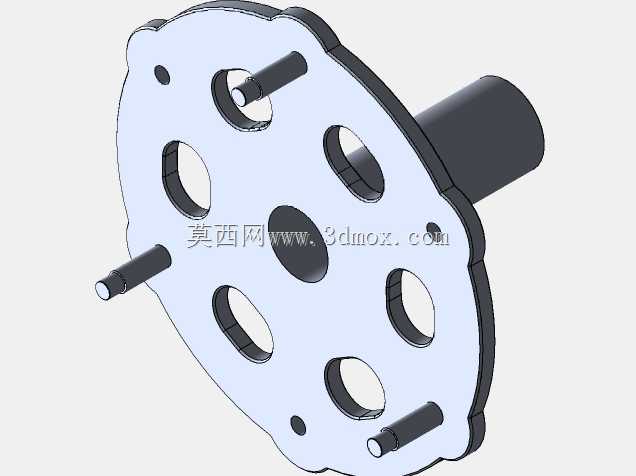

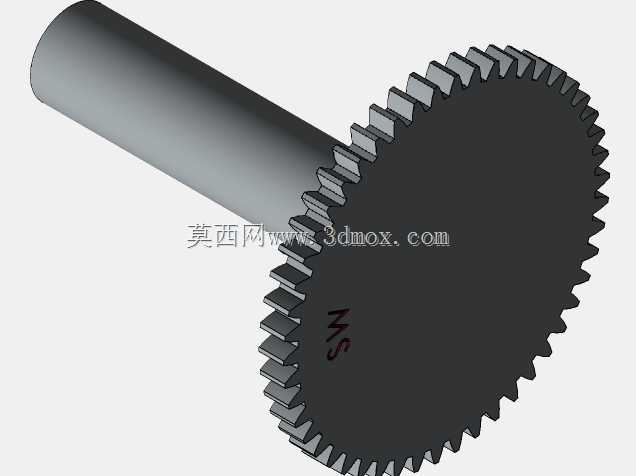

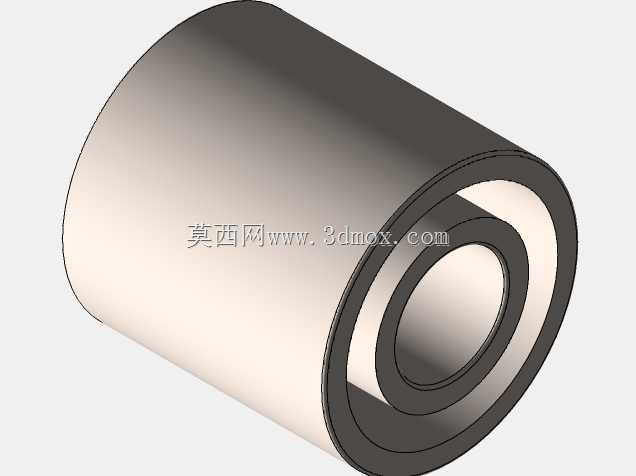

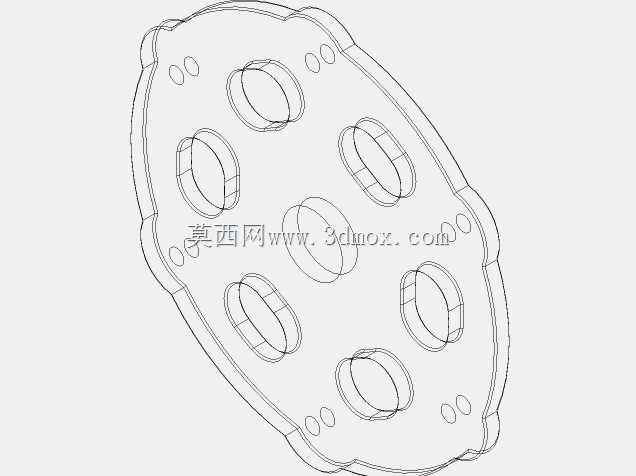

　　设计过程中优先考虑了轮系的啮合重合度，太阳轮与行星轮采用变位齿轮设计，通过合理的变位系数分配，既避免了少量齿数下的根切问题，也能让啮合重合度维持在1.4以上，降低传动过程中的冲击与噪音。内齿圈与前端的轮盘采用一体化结构设计，轮盘表面开设的多个减重孔并非单纯为了降低重量，每个减重孔的位置都经过动平衡校核，确保内齿圈组件在额定转速下回转时的不平衡量控制在允许范围内，减少高速运转时的振动传递。行星轮的销轴与行星架之间采用过盈压装配合，行星轮自身通过滚针轴承套装在销轴上，相比普通滑动衬套结构，滚针轴承的摩擦系数更低，长时间运转下的磨损量更小，能有效延长轮系的维护周期。

　　实际使用场景中，这套传动结构的传动比可通过调整太阳轮与内齿圈的齿数比灵活调整，当前结构的传动比适配常规小减速比需求，若需要更大减速比，可在不改变外部安装尺寸的前提下，通过调整轮系参数实现，不需要改动支座的安装边界，对设备迭代改型十分友好。支座的轴承孔与安装面采用一次装夹加工完成，能保证两端轴承的同轴度要求，避免装配后出现轴系卡滞、运转阻力过大的问题。输出端的行星架直接对接负载连接端，连接端面开有定位止口与螺栓孔，可直接与联轴器、传动链轮等执行部件连接，不需要额外设计输出转接结构。

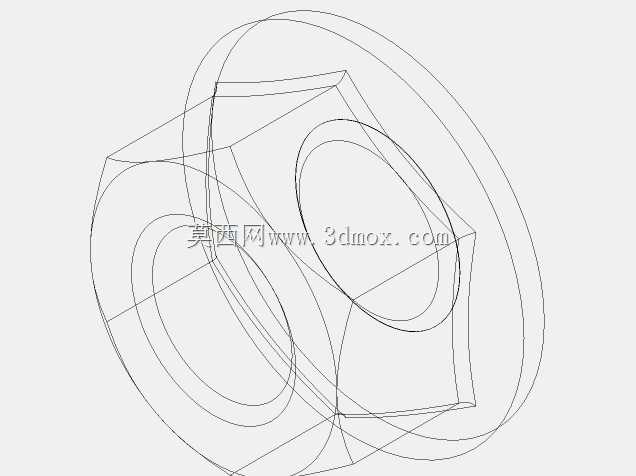

　　从维护角度看，整套结构的端盖采用螺栓固定在支座侧面，拆卸端盖后即可直接观察到内部轮系的啮合状态，也可直接补充润滑脂，不需要将整套机构从设备上拆解下来，日常维护操作十分便捷。轮系的润滑采用脂润滑方式，在装配时即可在轮齿啮合部位与轴承位置填充足够的极压润滑脂，可满足长时间连续运转的润滑需求，不需要额外设计复杂的油路密封结构，也避免了油润滑带来的渗漏风险，适配那些对清洁度有一定要求的生产场景。结构的所有回转部件都做了边缘倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中，提升部件的疲劳强度。在实际选型匹配时，只需要核对输入轴的轴径、安装支座的孔位尺寸、输出端的连接尺寸，即可快速完成与现有动力单元、负载端的适配，不需要做过多的定制化修改，能大幅缩短设备的设计开发周期。
