该零件属于典型的复合式齿轮轴结构,将斜齿圆柱齿轮段、锥齿轮段与支承轴颈集成在同一根回转体上,主要用于空间交错或需要在较短轴向距离内完成多级换向、减速的传动单元中。在小型动力头、便携工具传动箱、进给机构以及某些通讯设备的辅助调节机构里,单独布置多根齿轮轴会受到箱体宽度、轴承孔位和装配空间的严格限制,采用齿轮轴一体化方案可以减少连接件数量,缩短传动链,同时保证齿部与轴颈之间的同轴度。

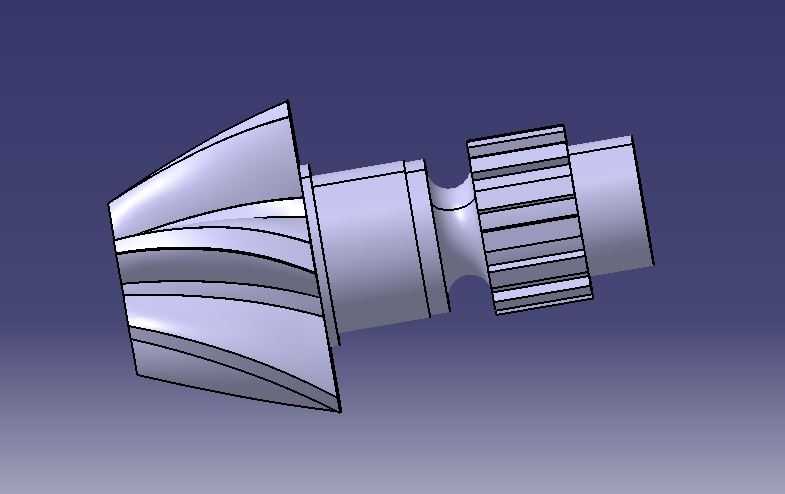

从实际受力角度看,斜齿圆柱齿轮在啮合时齿面沿齿宽方向逐步接触,重合度大于直齿,运转时冲击和噪声较低,适合转速较高、载荷连续变化的场合。模型中斜齿段位于轴的中部偏右,齿向呈明显螺旋角,建模时需要先建立分度圆柱,再按照螺旋角生成螺旋引导线,齿槽通过扫掠或参数化齿形切除得到。齿根处保留圆角过渡,避免在交变弯扭载荷下形成应力集中。与普通套装齿轮相比,齿部直接做在轴上,省去键连接和轮毂配合,径向尺寸更紧凑,但对毛坯材料、热处理和精加工的要求也更高,通常选用渗碳淬火钢或调质合金钢,齿面硬度与芯部韧性需要兼顾。

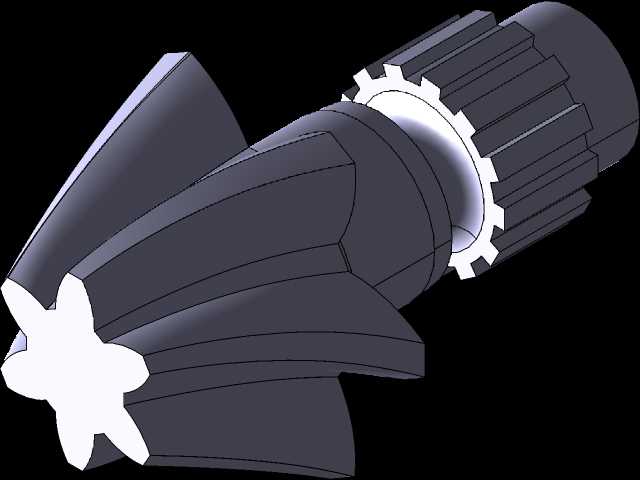

轴左端的锥齿轮段用于传递相交轴运动,常见轴交角为九十度。锥齿轮的齿形沿锥面分布,背锥、节锥和根锥角度共同决定啮合接触区。模型中该段齿面呈放射状收敛,端部直径较大,向轴肩方向逐渐过渡,能够与配对锥齿轮形成线接触。设计锥齿段时不能只关注单个齿形,必须把配对齿轮的安装距、节锥顶点重合条件以及轴承跨距放在一起校核;若箱体孔位存在累积误差,接触区会偏向齿的大端或小端,造成局部磨损和发热。
两段齿轮之间设置了光轴、轴肩和环形凹槽结构。轴肩用于确定齿轮、轴承或隔套的轴向位置,承受装配时的预紧力和运转时产生的轴向分力。斜齿轮啮合本身会产生轴向力,锥齿轮啮合也会产生沿轴线方向的分力,因此轴承选型时不能只按径向载荷计算,还要把双向轴向力纳入校核。中间的凹槽可作为越程槽、密封位或轻量化结构使用,若用于磨削加工,槽宽和槽底圆角需要满足砂轮退刀要求;若用于安装密封圈,则应控制槽底粗糙度并避免尖锐棱边。
右端圆柱轴颈作为主要支承位之一,直径与齿轮分度圆相比明显减小,有利于布置轴承、挡圈或联轴器。轴颈表面通常要求较高的尺寸精度和较低的粗糙度,圆度、圆柱度以及与齿部基准轴线的同轴度会直接影响齿轮啮合间隙。建模时应把轴颈端面倒角、中心孔、圆角和退刀槽表达完整,这些细节虽然不直接参与啮合,却决定了车削、磨削和装配能否顺利进行。
在三维建模流程中,建议先以回转轴线为基准建立主体轴段,再分别确定斜齿段和锥齿段的分度曲面。斜齿部分重点控制法向模数、齿数、螺旋角、齿宽和变位系数;锥齿部分重点控制大端模数、齿数、节锥角、齿宽和安装距。两类齿形不应孤立建模,需在装配环境中检查配对齿面的侧隙、顶隙和干涉情况。轴肩高度要满足轴承内圈定位要求,同时不能超过轴承允许的圆角半径;齿轮端面与相邻零件之间应留出装配间隙,避免热膨胀后发生摩擦。
安装边界方面,该齿轮轴属于多支承回转件,箱体上的轴承孔同轴度、端盖压紧方式和齿轮啮合调整垫片都影响最终运行状态。轴向尺寸链需要从锥齿轮安装距开始,经过斜齿段齿宽、中间轴肩、轴承宽度,一直到端盖止口,逐环校核。若结构用于高速工况,还应考虑轴系临界转速、润滑飞溅路径和齿面喷油位置,使齿轮啮合区得到充分冷却。整体结构体现了小空间传动装置中“以轴带齿、多级合一”的设计思路,在保证强度的前提下压缩了机构体积。
