工业厂房内多机组集成动力站三维结构

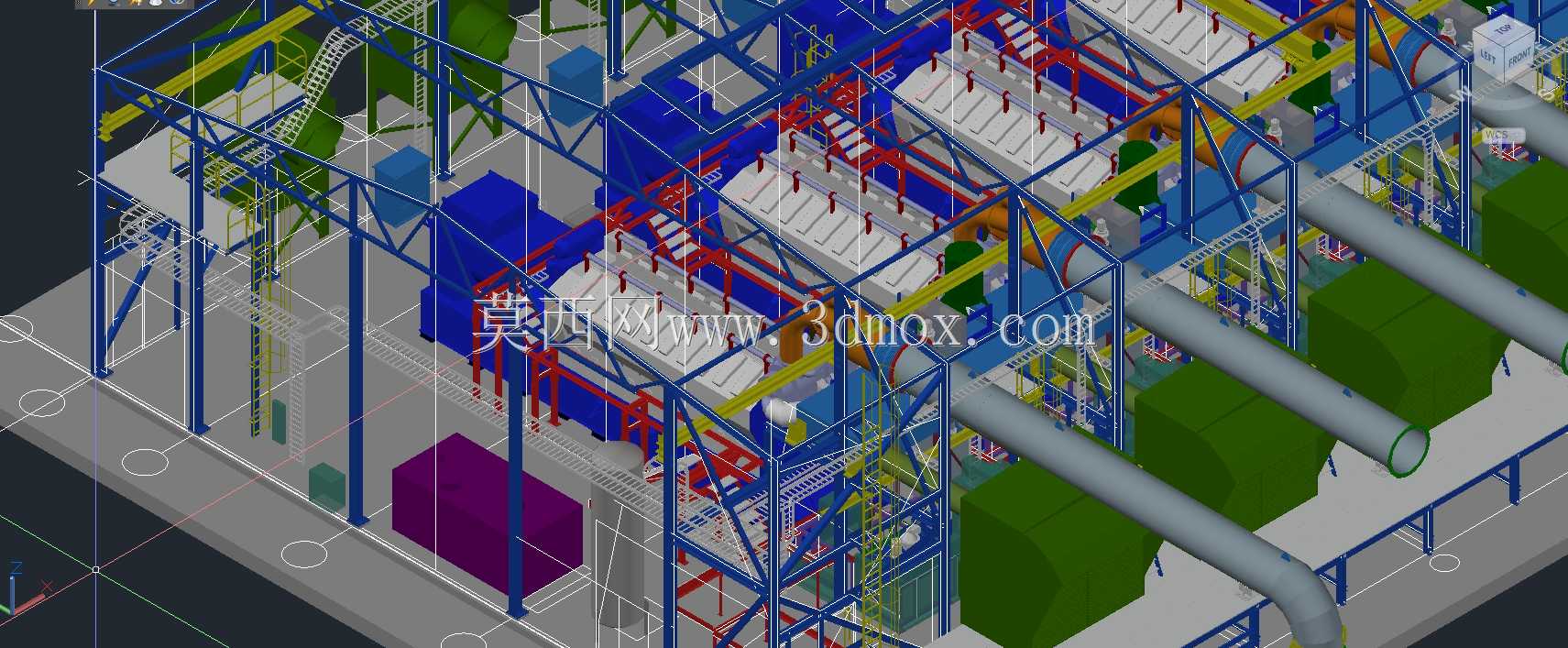

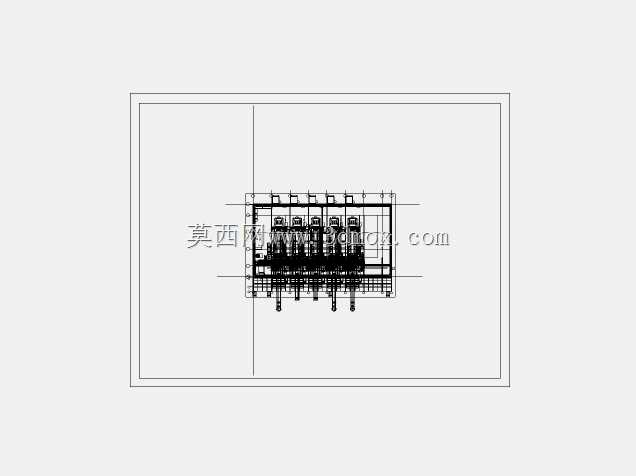

　　这套三维结构还原的是大型工业厂区内集中布置的多机组动力站场景，这类动力站常应用于炼化厂区、大型制造园区、集中供能的重工生产基地，作为整个厂区的核心动力输出单元，承担着为全厂区生产设备提供压缩空气、工艺驱动动力、配套介质输送的核心作用，区别于单台独立发动机的零散布置，这种集成式布局能大幅缩短动力输送路径，减少管路沿程压力损失，同时方便运维人员集中开展巡检、维保作业。从结构设计逻辑来看，整个动力站采用分层式钢结构框架作为承载主体，框架立柱采用大截面H型钢搭建，横向设置多层承重横梁，既为上层的走台、爬梯提供安装支撑，也为管路排布预留了充足的竖向分层空间，避免不同介质管路出现交叉干涉。走台踏板采用防滑花纹钢板设计，周边设置1.

　　2米高的防护栏杆，爬梯的踏步间距控制在250毫米以内，完全符合工业厂区操作平台的安全规范要求，能保障运维人员在设备运行期间的巡检操作安全。核心的多台发动机机组沿厂房纵向成排布置，每台机组的安装基座都预留了减震垫安装位，基座标高统一高于地面150毫米，避免日常地面清洁积水、管路跑冒滴漏的液体浸泡机组底座。机组之间预留了不小于1.2米的检修通道，能满足日常滤芯更换、部件拆解时的工具操作与人员通行需求，单台机组的侧面都预留了检修口正对通道方向，不用拆解周边管路就能完成常规维保作业。管路系统的排布完全遵循工业管路设计规范，大直径的灰色主输送管道沿框架下层横向铺设，通过弯头与每台机组的出口端连接，管道每隔6米设置一个固定管托，

　　管托与管道之间垫有橡胶减震垫，抵消机组运行时传递到管路的振动，避免长期振动导致的焊缝开裂、法兰泄漏问题。不同功能的管路采用差异化配色区分，蓝色管路为冷却水管路，红色管路为消防与控制油管路，绿色管路为排气消音后的输出管路，运维人员能通过颜色快速识别管路功能，降低误操作概率。整个动力站的外围尺寸按照标准工业厂房的柱网跨度设计，横向总宽度适配18米跨度的常规厂房柱距，纵向长度可根据机组数量灵活调整，安装边界上，所有突出框架的管道端头都预留了法兰连接接口，能直接与厂区外部的主管网对接，不需要额外在现场进行管路改道焊接。框架底部的地脚螺栓孔位按照常规工业地坪的预埋螺栓间距设计，能直接与厂房内的预埋基础对接，不需要额外做二次基础浇筑。

　　从建模细节来看，所有钢结构的连接节点都还原了实际的螺栓连接、焊接连接板结构，没有采用简化的一体建模方式，管路的弯头、法兰、阀门位置都按照实际工程中的安装位置排布，爬梯的踏步、走台的栏杆立柱间距都符合实际工程的尺寸要求，能直接用于动力站的布局方案评审、施工前的管线碰撞检查，也能作为新入职运维人员的现场布局培训参考，帮助人员快速熟悉整个动力站的设备分布、管路走向，提前预判检修作业的操作空间是否充足，避免现场安装完成后才发现检修空间不足、管路碰撞等问题，减少现场施工的返工成本。
