二冲程小型汽油机进气歧管结构

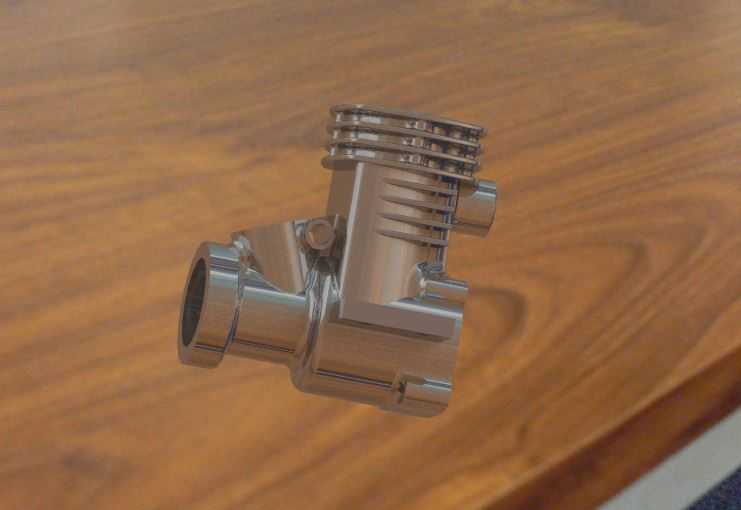

　　该结构面向小型二冲程汽油发动机的进排气与缸体连接区域，常见于航模动力、便携园林机具、小型发电机组、教学样机以及轻型动力设备的方案验证阶段。模型把气缸散热段、曲轴箱过渡区、侧向进气接口和安装支脚整合在同一套零件关系中，能够直观反映小型内燃机在紧凑空间内对气流通道、热管理和装配边界的综合处理方式。

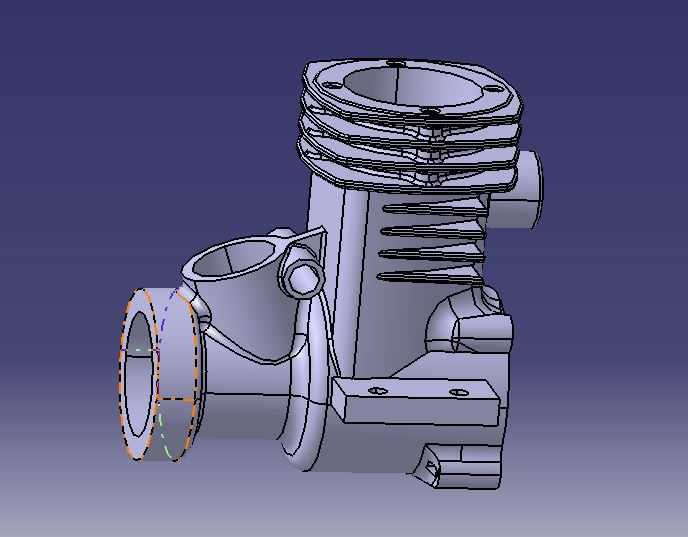

　　从实际用途看，歧管部分承担混合气或新鲜气流进入曲轴箱、气缸的导向作用。二冲程发动机没有独立的进排气门往复机构，气道开口位置、通道转折角度和接口朝向对扫气效率影响明显。模型左侧较大的圆形法兰用于与化油器、进气接头或节流部件对接，法兰端面保留了连续的安装孔位，便于密封垫和紧固件布置。通道从法兰进入后向曲轴箱侧平滑扩张，避免在小排量发动机本就有限的进气脉冲条件下形成突兀节流。侧向短管接口则可用于负压取气、润滑管路或附属气路连接，具体功能随整机布置而变化。

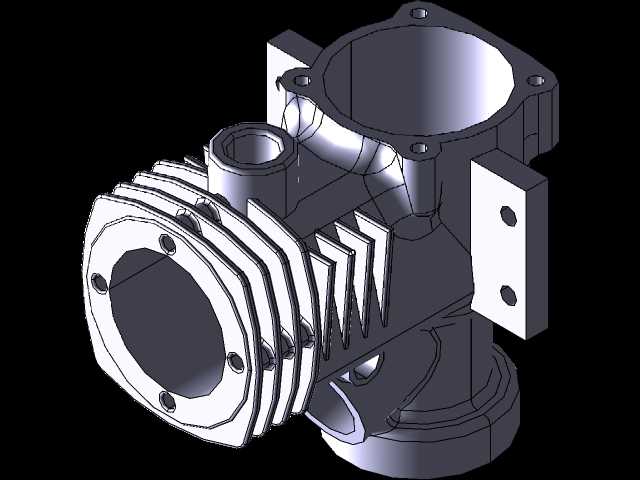

　　外形上，上部气缸段采用多层环形散热片。散热片沿缸筒外周分层展开，片间留有均匀空气通道，既增加与空气的接触面积，也为强制风冷或自然对流提供导流空间。散热片并非单纯等宽阵列，靠近高温燃烧室的区域片层更密，向下逐渐与曲轴箱壁厚过渡，这种处理符合小型汽油机热量由缸头向箱体传递的实际分布。缸体顶部法兰保留螺栓孔，用于气缸盖或上盖压紧；下部箱体侧轮廓加厚，并与安装支脚连成一体，以承受活塞往复运动、连杆惯性力和螺栓预紧带来的复合载荷。

　　设计思路上，这类零件首先要保证气道中心线与化油器安装面、曲轴箱进气窗口之间的空间关系。若接口偏角过大，气流在进入曲轴箱前会产生明显旋涡和局部死区，导致低速响应变差；若通道截面收缩过快，则会降低充气效率。模型中进气弯管采用较大曲率过渡，内壁趋势连续，外壁在弯曲处增加壁厚，既照顾铸造或压铸成型时的金属填充，也能降低薄壁振动。靠近法兰的孔位沿圆周分布，装配时可使压紧力较均匀地作用在密封面上，减少小型发动机高频振动造成的漏气风险。

　　安装边界方面，下部水平支脚提供了主要固定面，支脚上的开孔可与机架、底座或设备壳体连接。支脚位置靠近曲轴箱承载区，而不是悬在气缸散热片末端，这样可以把发动机振动更直接地传递到主支撑结构，减少悬臂力矩。底部还设有局部凸台和小安装面，适合固定点火器、挡板、导风罩或管路支架。整机包络呈现竖向缸体、侧向进气的布局，外围设计时需要在进气法兰前方预留化油器和空滤器的拆装空间，在散热片周围保留冷却风通过间隙，在支脚下方留出减震垫或螺栓操作空间。

　　结构建模时需要重点控制三类关系：其一是气道与缸筒、曲轴箱内腔的相交位置，开口边缘不能与运动件发生干涉；其二是散热片根部圆角与壁厚过渡，避免尖角造成应力集中和成型缺陷；其三是法兰孔、支脚孔和顶部缸盖孔的同轴、平行及端面垂直度。对于小型二冲程动力而言，这些细节直接影响密封、散热、振动和维护便利性。该模型可作为进气系统布置校核、铸造件结构分析、风冷导风罩设计以及小型动力设备装配干涉检查的参考对象。
