20mm管道用可视液体流量指示器结构

　　在化工、制药、食品饮料、水处理等行业的流体输送管路系统中，操作人员往往需要直观判断管内介质的流动状态，确认介质是否正常流通、是否存在断流或气堵问题，这类场景下无需外接电源、可直接通过目视观测的可视液体流量指示器，是管路系统中非常实用的观测类元件。本次呈现的这款结构，适配公称通径20mm的工艺管道，采用对夹式的连接设计，整体结构紧凑，不需要在管路上预留过长的安装空间，适合在排布密集的工艺管段中加装。

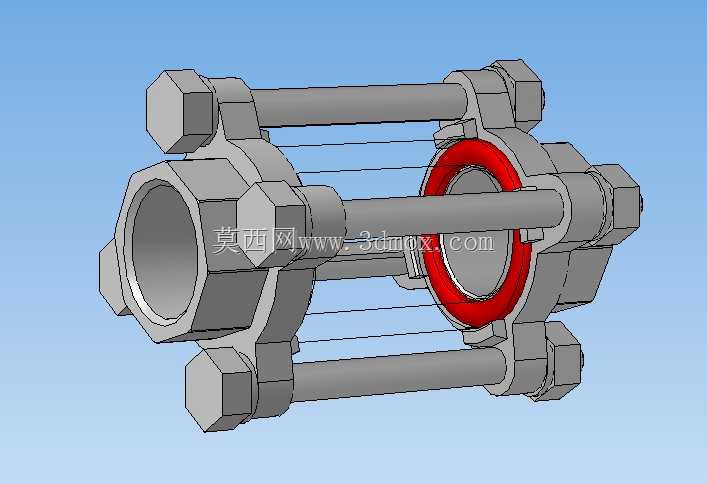

　　从结构设计逻辑来看，这款指示器采用了拉杆式对夹的装配方案，主体两端为适配管道连接的六角接头结构，四根对称分布的拉紧螺柱贯穿两端接头，将中间的透明观测段与密封组件牢牢压紧，这种设计的优势在于装配时受力均匀，不会出现单侧密封压偏导致的泄漏问题，同时后期维护时只需要松开拉紧螺柱，就可以快速更换透明视窗或者密封垫片，不需要将整个指示器从管路上完全切割拆除，能大幅降低现场维护的工作量。中间的观测区域采用了环形的红色衬圈作为视觉参照，当透明视窗内有液体流动时，红色衬圈可以和透明的介质形成明显的视觉对比，操作人员站在管路旁就能快速识别介质的流动状态，哪怕是清水这类无色透明的介质，也能通过视窗内的光影变化判断是否存在流动，避免了传统无参照视窗观测无色介质时辨识度差的问题。

　　从安装边界来看，这款指示器两端的连接接头采用了标准的管螺纹适配结构，和20mm通径的管道对接时，不需要额外制作过渡接头，直接和管路端的活接或者内螺纹接头配合即可完成安装；整体的轴向安装尺寸控制在较短的范围内，对于现场管路改造的场景非常友好，很多老旧管路加装流量观测装置时，往往不需要大范围改动原有管路的排布，只需要截下很短的一段管段，就可以将这款指示器加装进去。密封结构上，透明视窗的两侧都采用了端面密封的形式，密封垫片的压缩量可以通过拉紧螺柱的拧紧程度进行微调，既可以保证垫片有足够的压缩量实现密封，又不会因为压得过紧导致透明视窗出现应力开裂，这一点对于采用玻璃或者透明工程塑料作为视窗材料的元件来说非常关键，很多同类产品在现场使用时出现视窗破裂的问题，往往都是因为密封结构受力不均或者压缩量不可控导致的。

　　在实际使用场景中，这款指示器可以安装在泵的出口管段，用来确认泵启动后是否正常打出介质，避免泵空转导致的机械密封损坏；也可以安装在过滤器的进出口段，当过滤器出现堵塞时，指示器内的介质流动会变慢甚至断流，操作人员可以第一时间发现堵塞问题，安排滤芯更换；在冷却水管路系统中，这类指示器可以帮助运维人员快速判断冷却水是否正常流通，避免因为冷却水断流导致的设备过热故障。和带电子传感器的流量开关相比，这种纯机械式的可视指示器不需要供电，不存在信号干扰或者电气元件失效的问题，在一些防爆要求高、供电不便的工况场景下，可靠性反而更高，而且不需要进行信号校准，日常巡检时只需要目视观察就能判断状态，运维成本极低。

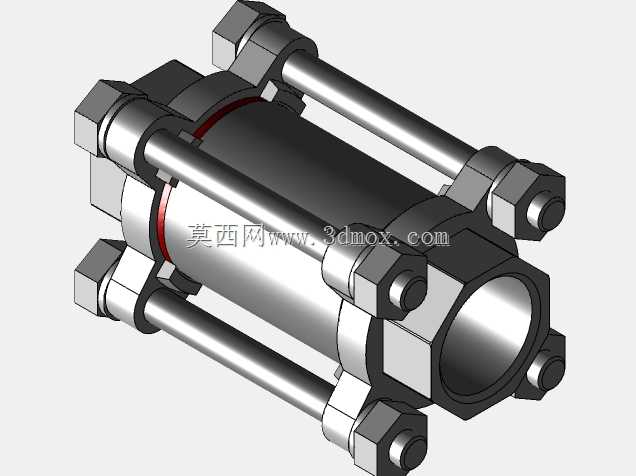

　　从建模的结构细节来看，这款模型完整还原了所有的装配零件，包括两端的六角连接接头、四根拉紧螺柱与配套的锁紧螺母、中间的透明视窗、红色定位衬圈以及两侧的密封垫片，所有零件的配合间隙都按照实际装配公差进行了设置，螺柱的螺纹长度、螺母的对边尺寸、接头的六角尺寸都符合通用五金件的标准规格，在进行管路系统的三维排布设计时，可以直接调取这个模型进行装配干涉检查，提前确认安装空间是否足够，避免现场安装时出现和周边管路、阀件碰撞的问题。对于结构设计从业者来说，这类模型的拉杆式压紧结构设计思路，也可以借鉴到其他需要对夹装配、需要定期更换内部易损件的管路元件设计中，对称拉紧的受力方式可以很好地解决圆柱形元件端面密封的受力均匀性问题，减少密封失效的风险。
