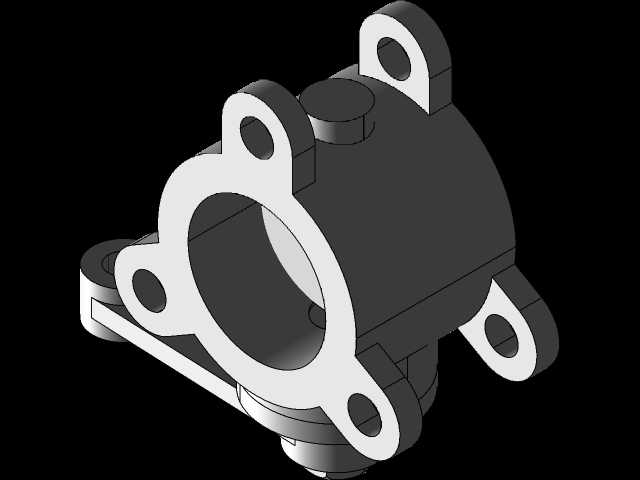

法兰式蝶阀阀体铸造结构三维数模

　　该三维数模呈现的是管路系统中蝶阀的核心承载壳体，阀体采用两端带安装耳板的法兰式布局，中部为贯通式主流道，侧向设置阀杆装配与驱动连接接口，整体按铸造毛坯后机加工的工艺路线进行结构表达。从现场布置角度看，这类阀体常用于给排水、暖通循环、化工轻腐蚀介质输送以及一般工业流体管网中，承担截断或调节管路流量的作用；蝶板绕阀杆轴线在流道内旋转，启闭过程中绕轴回转，全开时流阻较小，适合大口径、短结构长度的安装场合。

　　建模时首先要抓住阀体的安装边界。模型两端法兰耳板向外延展，耳板上开设螺栓通孔，用于与配对管路法兰穿装紧固；耳板位置、孔距和孔径决定现场能否直接落位，因此在数模中需要保留孔位中心与法兰密封面的相对关系。法兰密封面围绕主流道形成环形贴合区域，装配时依靠密封垫补偿平面度误差，若密封面宽度、凸台高度或螺栓孔分布不合理，容易造成压紧力不均，进而引起介质外漏。中部腔体壁厚并非简单等厚处理，而是在流道转弯、法兰根部、阀杆孔周围进行局部加厚，以承受内压和螺栓预紧载荷。

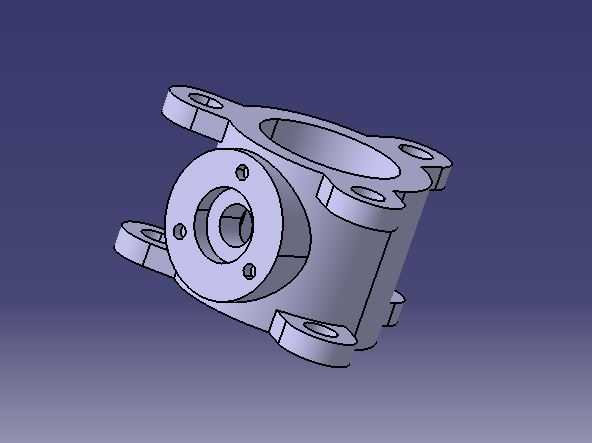

　　流道设计是该类阀体的关键。主流道从一端法兰贯穿至另一端，内壁轮廓需要为蝶板转动留出足够空间，同时避免腔体过大造成结构臃肿。数模中可以看到内腔与侧向轴孔相交，相交区域属于应力集中和密封控制重点：阀杆穿过阀体处既要保证回转间隙，又要通过填料或密封组件限制介质沿轴向外泄。轴孔外侧的凸台和螺纹孔用于安装压盖、支架或驱动装置，螺纹孔的分布圆、深度以及凸台端面垂直度，会直接影响执行器装配后的同轴度。

　　从功能特性上看，蝶阀依靠蝶板在0°至90°范围内旋转实现启闭与调节。阀体本身不直接完成密封动作，但为蝶板、阀座、阀杆和驱动件提供定位基准。阀体内腔若存在突兀台阶或铸造余量不均，蝶板在关闭位置可能与阀座贴合不紧，开启时也可能产生干涉。因此结构建模阶段需要同步校核蝶板回转包络面，确认最大转动轮廓与腔壁、密封面、轴孔支撑之间留有合理间隙。对于需要频繁调节的工况，流道内壁还应尽量减少涡流区，降低局部冲刷和压力损失。

　　外形尺寸方面，该结构属于短轴线阀体，沿管路方向的长度明显小于同口径闸阀，适合设备夹层、泵房紧凑管段以及成排管线布置。上下或侧向伸出的安装耳板使最大外轮廓超出流道直径，布置管线时不能只按通道直径预留空间，还需考虑法兰螺栓穿装空间、检修时扳手回转空间以及驱动装置拆装空间。侧向轴端凸台占用阀体外侧空间，若选配手动蜗轮、电动执行器或气动执行机构，应进一步校核驱动件与相邻管道、支吊架、墙体之间的距离。

　　建模思路上，壳体外形以主流道中心线为基准建立主骨架，先确定两端法兰密封面距离、流道公称通径和轴孔中心线，再叠加外壁、加强块、耳板和连接凸台。耳板与主体交接处采用圆角过渡，既符合铸造工艺要求，也能减少尖角造成的应力集中。腔体内部不宜盲目追求薄壁轻量化，因为阀体需承受管道拉力、螺栓压紧力、内压波动以及温度变化引起的附加载荷；但壁厚过大又会增加铸件缩松风险和材料成本，因此在法兰根部、轴孔座和耳板承载区布置加强结构，比整体加厚更合理。

　　机加工视角下，两端密封面、阀杆孔、端面螺纹孔和驱动连接面应设定明确的基准关系。流道中心线与阀杆中心线通常需要保持垂直相交，否则蝶板关闭时会出现偏心接触，影响密封寿命。法兰螺栓孔宜采用对称分布，便于现场旋转调整安装方向；耳板下方与主体相连的区域要保证拔模和铸造圆角，避免出现热节。数模中对小孔、凸台、倒角和圆角的表达，能够直接服务于后续工程图绘制、毛坯制作和加工工装设计。

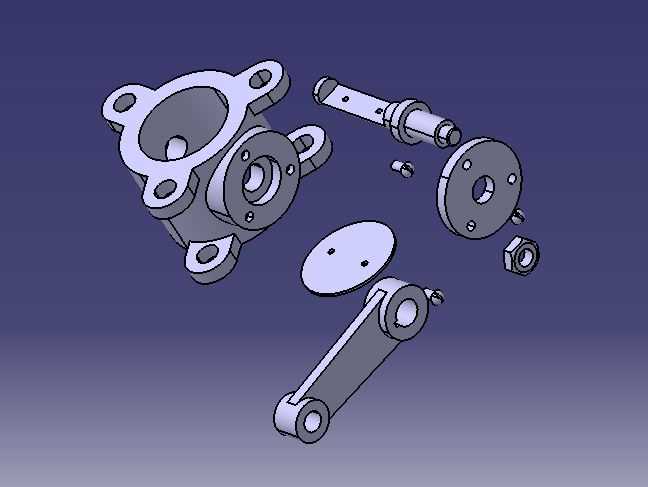

　　在管路集成时，该阀体还需与密封件、蝶板、阀杆、轴套、压盖及驱动元件共同构成完整阀门。阀体材料可根据介质性质选用铸铁、铸钢或不锈钢，但无论材料如何变化，法兰连接尺寸、内腔回转空间、轴孔密封结构和执行器安装接口都是设计校核的核心。该三维结构把外部安装关系与内部流道、轴系支撑同时表达清楚，可用于结构干涉检查、铸造工艺分析、装配演示以及选型阶段的空间确认。
