多轴站点运输拖挂车架结构设计

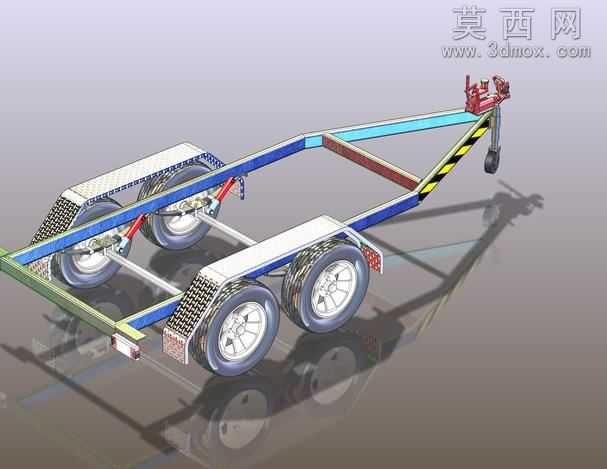

本作品为站点运输用途的多轴拖挂车架三维建模成果，建模过程中严格遵循拖挂类运载设备的结构设计逻辑，先以基准草图搭建车架的整体尺寸框架，明确牵引连接端、承载平台、轮组安装位的相对位置关系，保证整体轴距、轮距参数符合站点短途转运的通行需求。车架主体采用不同规格的型材搭建承载框架，通过三维软件的焊件模块生成纵梁、横梁的基础结构，对不同受力区段的型材规格做差异化设置：牵引端附近的纵梁做加厚加强处理，匹配牵引作业时的纵向拉力载荷；承载平台区域的横梁采用等间距排布，保证平台承载时的受力均匀性；轮组安装区域额外增设横向加强筋结构，分散行驶过程中来自路面的冲击载荷。模型完整还原了多轴轮组的悬挂连接结构，每侧轮组都配置了独立的减震支撑构件，通过配合约束还原减震构件的活动行程，模拟行驶过程中的缓冲效果；牵引端设置了带警示标识的牵引连接架，搭配可收放的支撑支腿结构，支腿表面做黄黑相间的警示纹理贴图，还原真实产品的安全标识设计。材质渲染阶段，对车架主体金属构件赋予哑光金属漆材质，区分不同功能构件的色彩：主纵梁采用蓝色涂装、横梁采用红色涂装、承载平台表面赋予防滑花纹板材质，轮组部分还原橡胶轮胎的哑光质感与金属轮毂的亮面金属质感，通过场景打光投射出清晰的结构阴影，直观呈现车架的空间层次与结构关系。设计过程中重点考量站点转运的使用场景，整体车架采用低平台设计，降低装卸货的高度门槛，多轴轮组的配置提升了整车的承载能力，框架式的底盘结构在保证结构强度的同时尽可能降低自重，牵引端的连接结构做了通用化设计，可适配多数常规牵引设备的连接接口，支撑支腿的设置可保证拖车脱离牵引设备时的停放稳定性，各构件的连接位置都预留了标准安装孔位，符合实际加工装配的工艺要求，整体模型的结构完整度高，各运动部件的约束关系设置合理，可直接用于结构验证、渲染展示或后续的工程图导出工作。
