PCB通孔安装KBU系列桥式整流器外壳结构

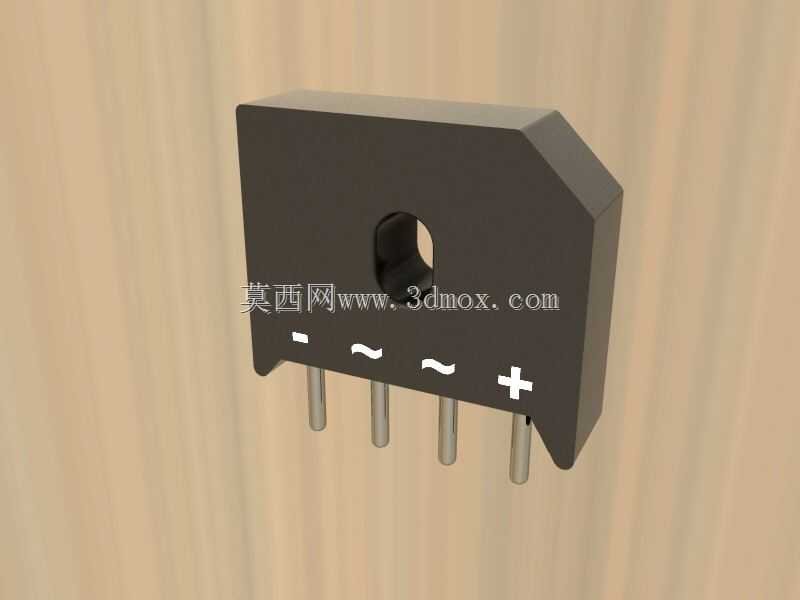

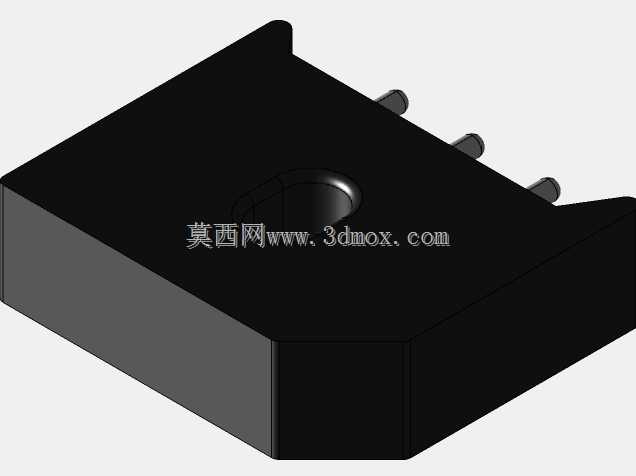

　　在印刷电路板的直插元件布局设计中，桥堆的安装空间预留一直是电源部分layout的重点环节，这款KBU系列桥式整流器的外壳结构，完全适配常规波峰焊工艺的通孔安装要求，四个引脚的排布间距匹配行业通用的桥堆引脚规范，不需要额外调整PCB焊盘位置就能直接适配现有成熟布线方案。从结构设计来看，外壳主体采用切角的方块造型，右上角的斜切设计并非单纯的外观处理，而是为了避让PCB上邻近的高压元件安规距离，避免在高密度布线场景下出现绝缘间隙不足的问题；外壳正面预留的中心安装孔，可配合塑料卡扣或者绝缘螺丝完成桥堆与PCB的辅助固定，在设备存在振动工况的使用场景下，能有效避免引脚受长期应力出现虚焊、断裂的问题。引脚的伸出长度经过严格核算，

　　既满足波峰焊时焊锡爬升的高度要求，又不会因为引脚过长导致剪脚工序额外增加工作量，引脚根部与外壳衔接处做了台阶限位，插件时可以直接抵到PCB板面，不需要额外调整元件插装高度，能大幅提升SMT后段插件工序的作业效率。外壳表面的极性标识采用模内成型的凹凸结构，不会因为长期使用、擦拭出现标识磨损脱落的问题，两个交流输入端、正负极输出端的标识位置完全贴合行业通用的识别习惯，生产线插件作业时不需要额外核对规格书就能快速判断插装方向，能有效降低反向插装的不良率。从安装边界来看，外壳的整体厚度控制在常规直插功率元件的厚度范围内，在多层板堆叠的设备内部，不会因为元件突出高度过高影响上下层板的装配间隙，外壳边缘的所有棱角都做了小圆弧过渡处理，

　　插件作业时不会划伤操作人员的手套，也不会刮伤PCB表面的阻焊层。这类整流桥外壳主要应用在小功率开关电源、适配器、工业控制板的交流转直流前端整流环节，外壳的绝缘性能满足常规低压电器的安规要求，内部可以封装对应规格的整流芯片，灌封密封后就能形成完整的整流桥成品。建模过程中严格对齐了实际量产产品的尺寸公差，引脚的直径、间距公差控制在插件工艺允许的范围内，外壳的内槽尺寸匹配对应规格整流芯片的安装空间，壁厚均匀性符合注塑成型的工艺要求，不会出现壁厚差异过大导致注塑时缩水、变形的问题。在做PCB布局的3D干涉检查时，调用这个模型可以精准模拟桥堆安装后的实际占用空间，提前预判与周边电解电容、保险丝、散热片等元件的间隙是否满足设计要求，

　　避免打样后才发现元件干涉的问题，大幅缩短电源板的开发迭代周期。外壳底部与PCB接触面做了微小的凸点设计，插件后外壳与PCB板面之间会留出微小的间隙，波峰焊时助焊剂挥发的气体可以顺利排出，不会出现气体被困在外壳底部导致局部焊接不良的问题，同时这个间隙也能让清洗板件时的洗板水顺利流通，避免残留助焊剂长期堆积腐蚀引脚。
