DO-215AA封装贴片二极管三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装分立器件的封装建模精度，直接影响后续SMT贴片工序的良率与整机电气性能稳定性，DO-215AA作为业内应用广泛的贴片二极管封装形式，其三维结构还原需要兼顾外形尺寸公差、焊盘匹配度、极性标识辨识度等多重工程需求。这类封装主要适配普通整流二极管、单向TVS瞬态抑制二极管、双向TVS瞬态抑制二极管等分立半导体器件，可承载的电流等级覆盖1A至3A区间，反向耐压范围覆盖50V至600V，常被布置在板卡电源输入端口做浪涌防护、信号回路做整流续流、接口电路做ESD防护，是板级电路设计中出镜率极高的基础元件。

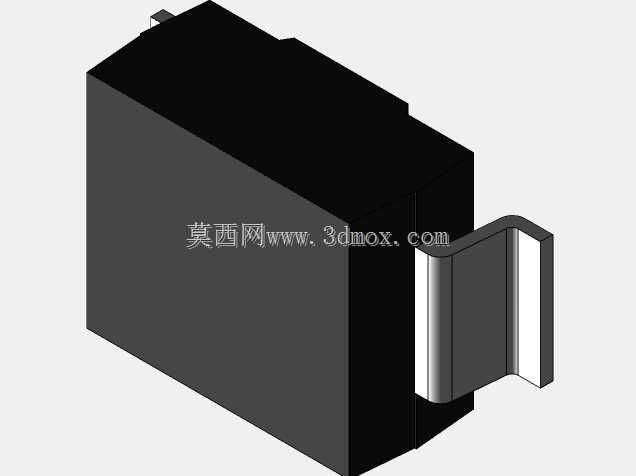

　　从结构设计逻辑来看，该封装采用黑色环氧塑封主体作为半导体芯片的承载与绝缘保护结构，塑封本体的边角做了微小的倒角处理，既可以避免塑封过程中应力集中导致的本体开裂，也能减少SMT贴装吸嘴取料时的吸附漏气风险。本体两侧延伸出的镀锡铜质引脚，采用鸥翼型弯折设计，引脚的共面度公差控制在0.1mm以内，确保回流焊过程中每个引脚都能与PCB焊盘充分浸润，减少虚焊、立碑等贴片缺陷。部分型号在塑封本体的一端设置白色长条状阴极标记，标记的位置与尺寸严格对应行业规范，方便生产环节的AOI光学检测设备识别极性，也便于人工返修时快速判断器件安装方向，避免反向贴装导致的电路功能失效。

　　建模过程中需要严格把控安装边界尺寸，封装本体的长度、宽度、厚度参数完全匹配JEDEC注册的DO-215AA封装标准，引脚伸出本体的长度、引脚间距、引脚与本体底部的高度差都按照量产器件的实测公差范围做了还原，既可以直接导入PCB设计软件做3D布局干涉检查，确认器件与周边接插件、散热片、结构件的安全距离，也可以用于SMT贴装程序的离线编程，提前模拟吸嘴取料、飞达送料的运动路径，规避生产环节的碰撞风险。对于需要做整机热仿真的设计场景，该模型的塑封本体导热系数、引脚导热参数也可以匹配仿真软件的材料属性设置，准确模拟器件在满负载工作状态下的温升分布，帮助工程师优化板卡的散热布局。

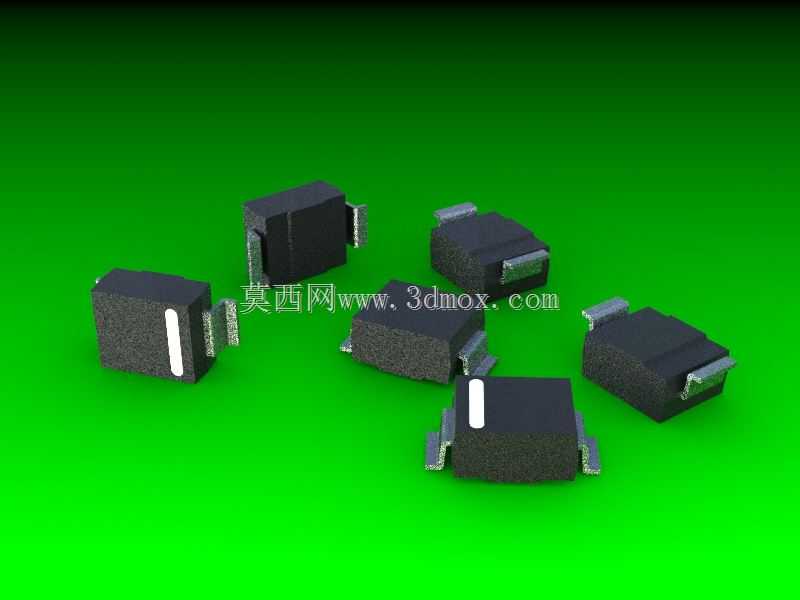

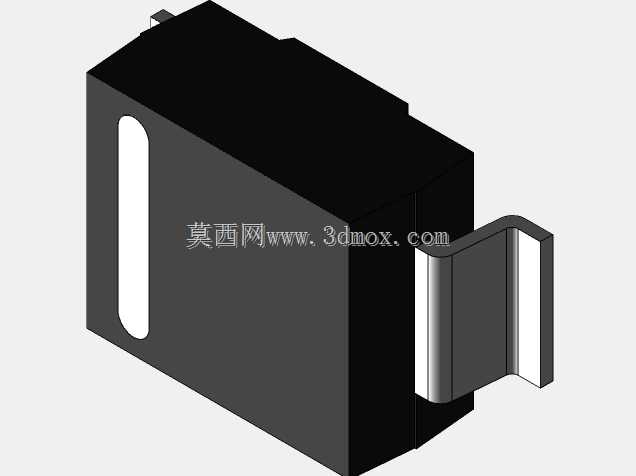

　　不同于插件封装的二极管，DO-215AA封装的器件不需要在PCB上钻设过孔，可完全适配表面贴装工艺的全自动化生产线，能大幅提升板卡的组装效率，同时减少过孔带来的信号完整性问题，在高密度布线的通讯类板卡、便携数码产品主板上应用优势明显。建模时特意还原了塑封本体表面的细微磨砂质感，以及引脚表面的镀锡层金属光泽，在做产品对外展示、装配动画制作时，可以呈现更贴近真实器件的视觉效果，不需要额外做材质贴图的调整。针对无阴极标记的同封装型号，模型也预留了标识位的调整空间，设计人员可以根据实际选用的器件型号快速切换标识状态，不需要重新建模，提升结构设计阶段的工作效率。

　　在实际选型应用中，工程师需要根据电路的浪涌电流容量、反向耐压需求、功耗参数选择对应参数的管芯，而封装的三维模型则是连接电路设计与结构生产的关键纽带，精准的封装模型可以提前规避很多后期试产阶段才会暴露的结构干涉、贴装偏差问题，缩短产品从设计到量产的迭代周期。这类贴片分立器件的建模看似简单，实则每一处尺寸细节都对应着生产环节的工艺要求，大到本体的整体尺寸，小到阴极标记的宽度、引脚的弯折弧度，都需要和量产器件保持一致，才能真正发挥三维模型在设计流程中的前置校验作用。
