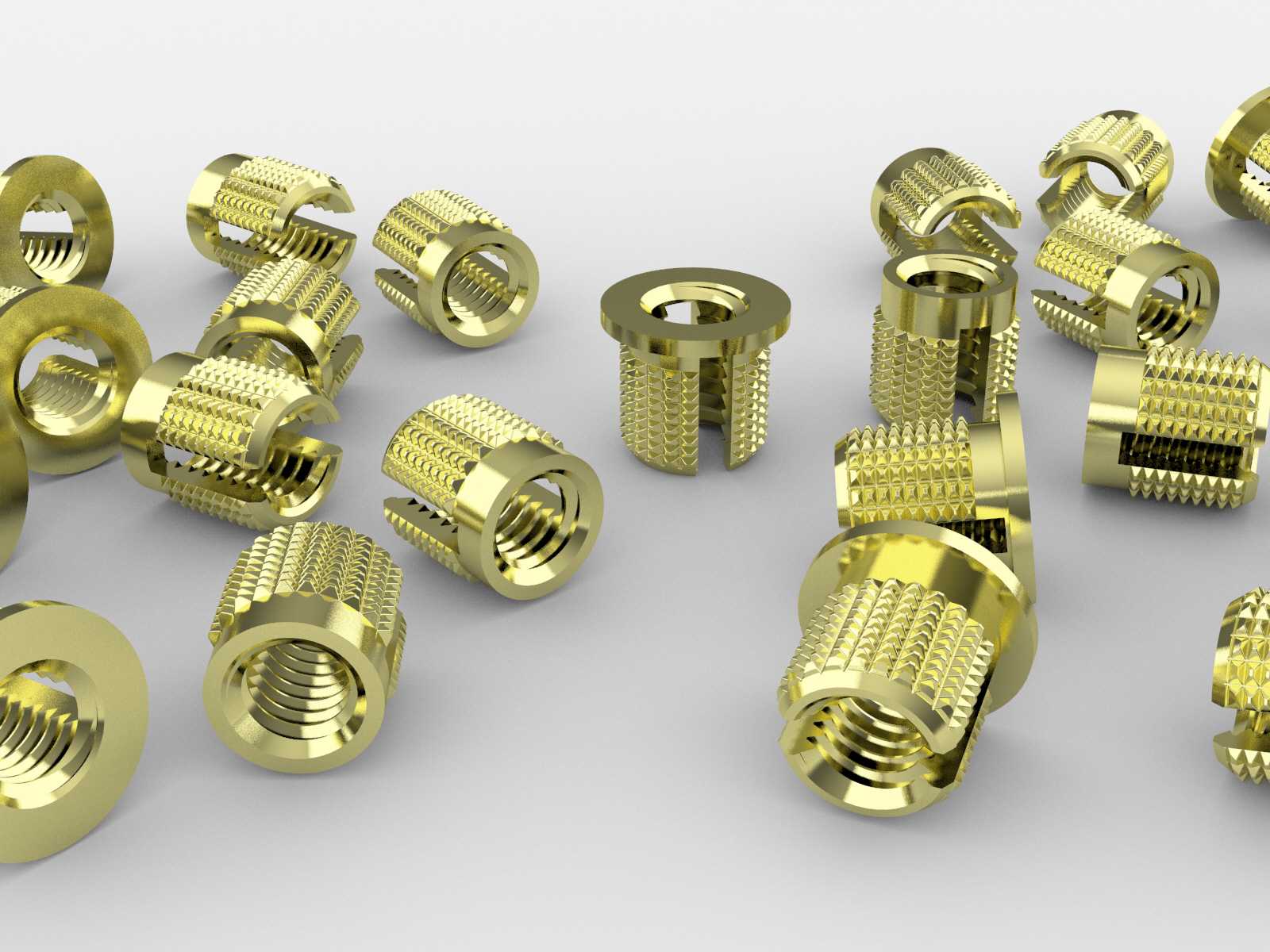

M3规格齐平法兰型黄铜膨胀嵌件结构

　　这类M3规格的膨胀嵌件，日常多应用在消费电子壳体、小型通讯设备结构件、薄壁塑胶件的螺纹预埋场景里，解决薄壁塑胶、亚克力、低密度复合材料本身无法直接加工有效承载螺纹的痛点，相比热熔铜螺母，它不需要加热设备辅助压入，对薄壁件的热损伤风险为零，在厚度不足1mm的塑胶壳体上也能实现可靠的螺纹连接，不会出现热熔螺母压入时周边塑胶熔融溢料、壳体变形的问题。

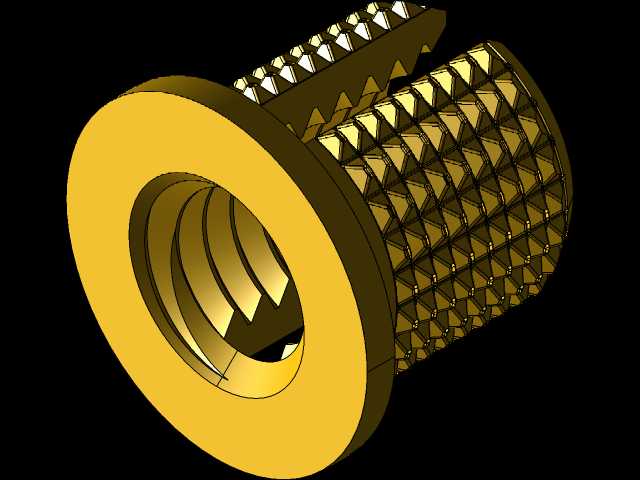

　　从结构设计逻辑来看，这款嵌件做了齐平法兰头的分型设计，法兰头直径控制在5.5mm，厚度仅0.5mm，安装完成后法兰面可以完全贴合安装基材表面，不会出现凸起刮手、占用装配空间的问题，适配消费电子产品对外观面平整度的严苛要求；嵌件主体的膨胀段做了对称开槽结构，压入预制安装孔时，开槽段会顺着孔壁向内微量收缩，完全到位后依靠自身黄铜材质的弹性向外撑开，外壁的滚花纹路会嵌入基材内壁，形成极强的抗扭转、抗拔出阻力，不会出现螺丝锁附时嵌件跟转、被拔出的失效问题。

　　尺寸边界上，嵌件的内螺纹为标准M3公制粗牙，适配常规M3机牙螺丝的锁附需求，嵌件主体的有效膨胀长度为4.7mm，搭配4mm的平封头设计，压入安装孔时不会因为端部受力出现卷边、开裂的问题，安装时只需要在基材上预制对应直径的直孔，不需要做沉孔、倒扣等复杂孔位加工，普通钻削加工即可满足孔位精度要求，大幅降低壳体零件的加工成本。

　　实际选型使用时，需要注意安装孔的深度要略大于嵌件总长度，预留0.1-0.2mm的压入余量，避免法兰面无法完全贴平基材；嵌件外壁的滚花为直纹加网纹的组合结构，直纹部分承担抗扭转的阻力，网纹部分提供轴向的抗拔出力，相比单一滚花结构，它的综合连接强度可以提升40%以上，在反复拆装螺丝的场景下，也不会出现嵌件松动、连接失效的问题。

　　在通讯类手持设备的结构设计中，这类嵌件常用来固定PCB板、内部屏蔽罩、电池仓结构件，因为黄铜本身的导电性能优异，还可以兼顾接地导通的作用，不需要额外增加接地弹片等零件，简化整机装配流程；在薄壁塑胶外壳的连接场景中，它的膨胀结构不会对孔壁造成过大的挤压力，避免薄壁件出现开裂、发白的应力损伤，尤其适合ABS、PC、亚克力等脆性塑胶材料的螺纹预埋。

　　建模过程中需要重点关注膨胀槽的宽度与深度匹配，槽宽过大会导致膨胀后嵌件的内螺纹出现变形，影响螺丝锁附的顺畅度，槽宽过小则会导致压入时需要的压力过大，容易压伤基材表面；法兰头与主体的衔接位置做了微小的圆角过渡，避免压入时应力集中导致法兰断裂，滚花的齿深控制在0.15mm，既可以保证足够的嵌入阻力，又不会因为齿深过大导致压入时孔壁被切削产生碎屑，影响装配洁净度。

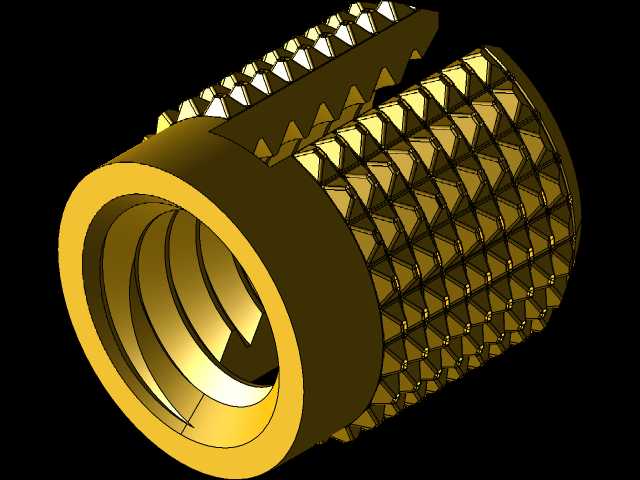

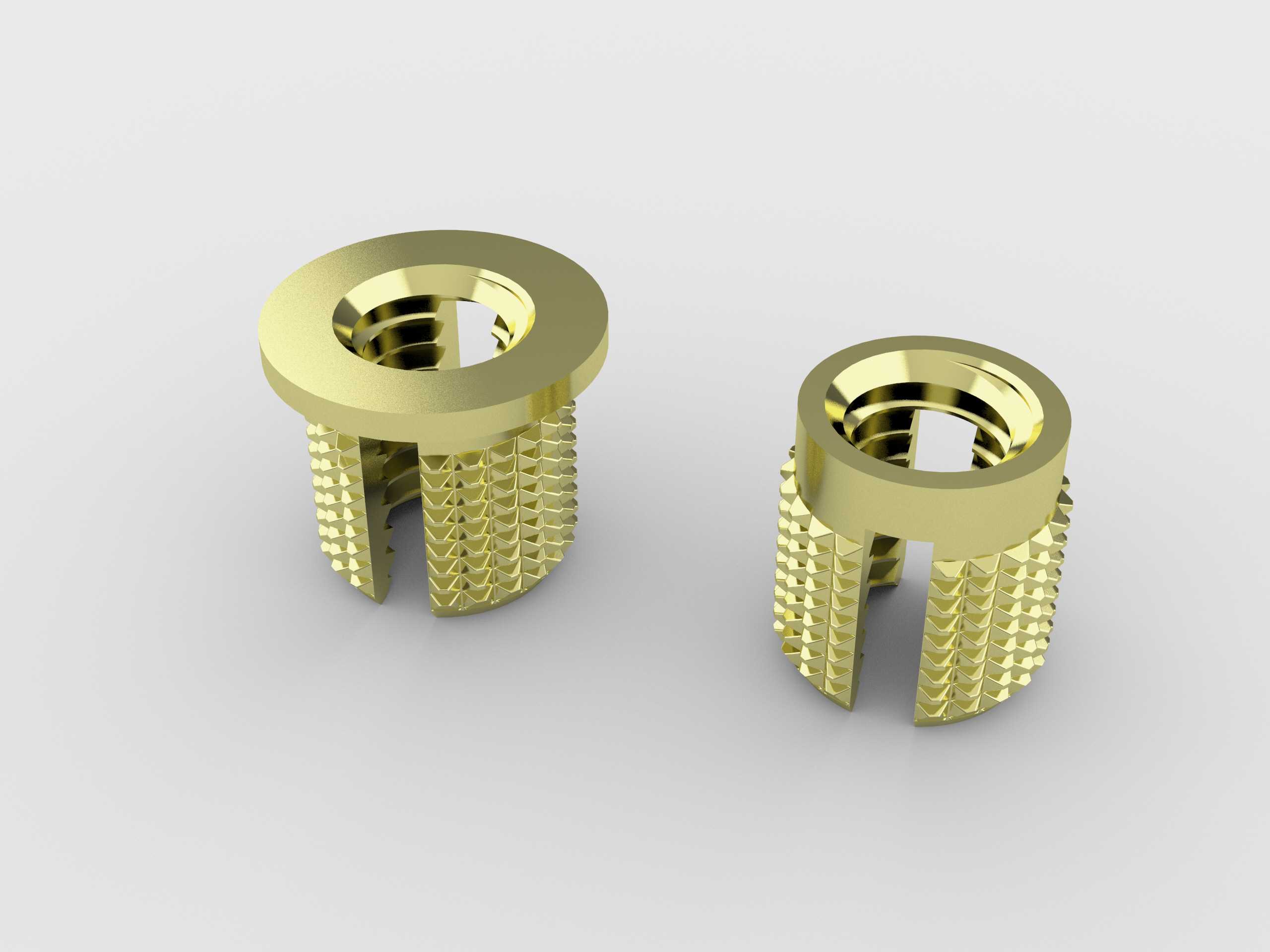

　　针对不同的安装场景，这款嵌件同时做了有头和无头的适配结构，有头版本适合需要法兰面承载、定位的单面安装场景，无头版本适合通孔双面装配的场景，可以根据实际的装配空间、承载需求灵活选型，内螺纹的精度控制在6H级，适配常规的机牙螺丝锁附公差，不会出现滑牙、锁附过紧或过松的问题。
