0.75英寸矩形多匝金属陶瓷微调电阻结构

　　在工业控制板卡、通讯设备射频模块、精密测试仪器、电源调节回路的板级电路设计中，这类多匝金属陶瓷微调电阻是极为常见的板载调节元件，主要承担电路参数校准、信号幅值微调、基准电压偏移补偿的作用，和单匝碳膜电位器不同，多匝结构的调节分辨率更高，能够实现千分级的参数微调精度，适合对电路参数一致性要求较高的量产电子设备场景。

　　从实际选型安装的角度看，这类元件采用通孔插装的引脚设计，引脚间距适配常规2.54mm网格的PCB孔位布局，整体外形为规整的长方体结构，本体尺寸控制在19.0x6.4x4.8mm的范围内，安装时不需要在PCB上预留过大的避让空间，元件顶部预留的1.5mm螺钉调节头，适配常规一字螺丝刀的调节操作，调节时的阻尼感均匀，每一圈旋转对应的阻值变化线性度稳定，不会出现单匝电位器常见的调节跳变、参数漂移问题。

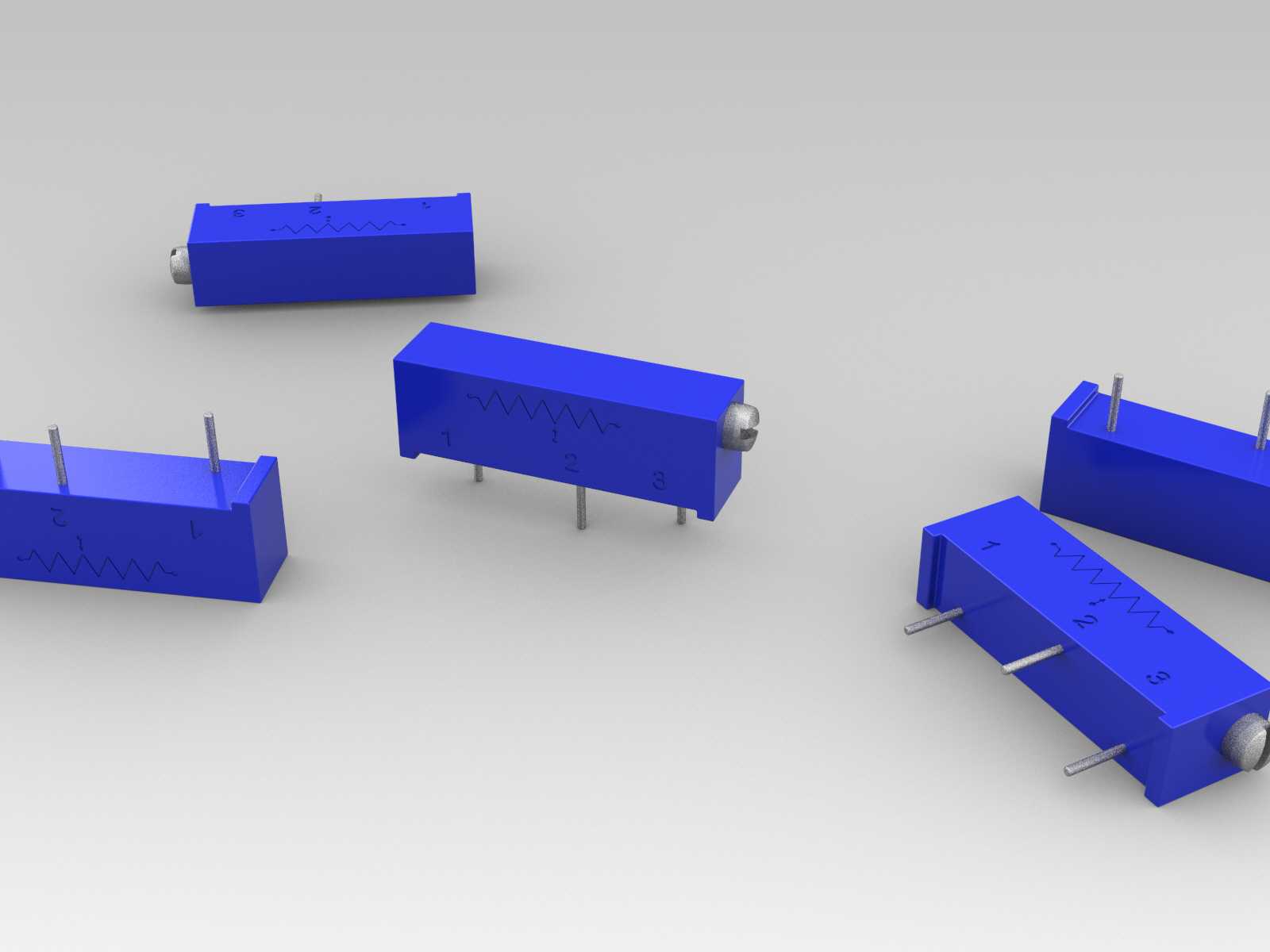

　　结构设计上，电阻本体采用蓝色阻燃工程塑料外壳封装，内部的电阻基体采用金属陶瓷烧结工艺制作，相比传统碳膜电阻基体，金属陶瓷材质的温漂系数更低，在-40℃到125℃的工业级工作温度范围内，阻值偏移量可以控制在极小的区间内，适合在户外通讯设备、工业控制终端这类宽温工作场景下长期使用。两端的金属端帽和内部电阻体采用压接+焊接的双重固定方式，引脚采用镀锡铜材质，波峰焊或者手工焊接时的上锡性能良好，不会出现引脚氧化、虚焊的问题。

　　在三维建模过程中，这类元件的建模重点需要把握几个核心尺寸边界：首先是本体的长宽高公差，实际建模时需要按照元件 datasheet 的最大实体尺寸预留安装避让空间，避免结构件和元件本体出现干涉；其次是引脚的伸出长度和直径，通孔引脚的直径通常为0.5mm左右，建模时需要和PCB封装的孔径尺寸匹配，预留0.2mm左右的焊接间隙；最后是顶部调节头的位置和尺寸，需要在设备外壳或者屏蔽罩的对应位置预留调节孔，调节孔的直径通常设计为3mm左右，既可以保证螺丝刀顺利伸入调节，又能避免过大的开孔影响屏蔽效能或者结构强度。

　　从实际应用的工况来看，这类微调电阻通常在设备出厂校准阶段完成参数调节，后续使用过程中很少频繁调整，因此结构设计上调节螺钉带有自锁阻尼，调节完成后不会因为设备运输过程中的振动、长期使用后的温度循环出现阻值偏移，能够长期保持电路参数的稳定性。在通讯类设备的射频前端电路中，这类电阻还常用于匹配网络的微调，通过精确调整电阻值来补偿PCB加工、元器件公差带来的阻抗偏移，保证射频信号的传输效率，降低信号反射带来的功率损耗。

　　建模时还需要注意元件的安装高度，4.8mm的本体高度属于板上中等高度元件，在做PCB堆叠设计时，需要确认和上层板卡、屏蔽盖、散热结构的间距，避免出现装配干涉。引脚的成型角度也需要在建模时体现，常规通孔插装的引脚会在伸出本体后做90度弯折吗？不，这类多匝微调电阻的引脚是直插设计，引脚垂直于本体底面伸出，直接插入PCB的通孔后在背面焊接，不需要额外的引脚成型，适合自动化波峰焊工艺，能够提升量产阶段的装配效率。

　　和表面贴装的微调电阻相比，通孔插装的结构机械强度更高，在经常需要现场调节参数的设备中，不会因为反复调节导致元件从PCB上脱落，抗振动、抗冲击性能更优，适合在工程机械、轨道交通通讯模块这类高振动场景下使用。金属陶瓷的电阻基体还具备更好的耐潮湿、耐盐雾性能，在沿海地区的户外通讯基站设备中，也能长期稳定工作，不会因为潮湿环境导致电阻体氧化、阻值漂移。

　　在做整机结构的BOM建模时，这类元件不需要做过于复杂的内部细节建模，只需要准确还原外部轮廓、引脚位置、调节头位置这几个核心装配相关的尺寸即可，既可以保证装配干涉检查的准确性，又能控制整机装配模型的文件大小，提升大装配体的打开和操作流畅度。对于需要做设备维护仿真的场景，还可以在调节头位置增加旋转自由度的约束，模拟现场调节参数的操作过程，验证外壳调节孔的位置是否合理，螺丝刀操作时是否会和周边元件产生干涉。
