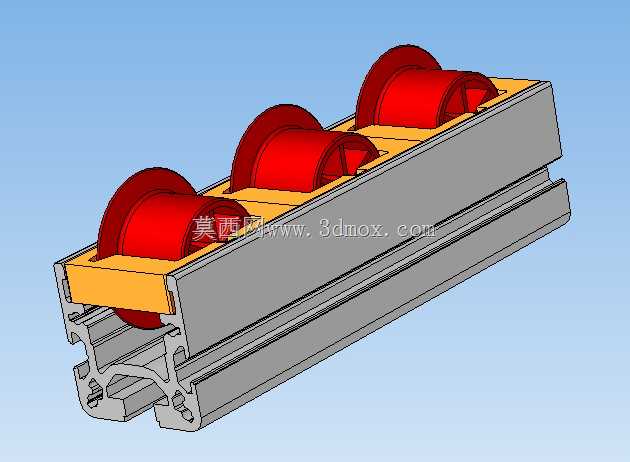

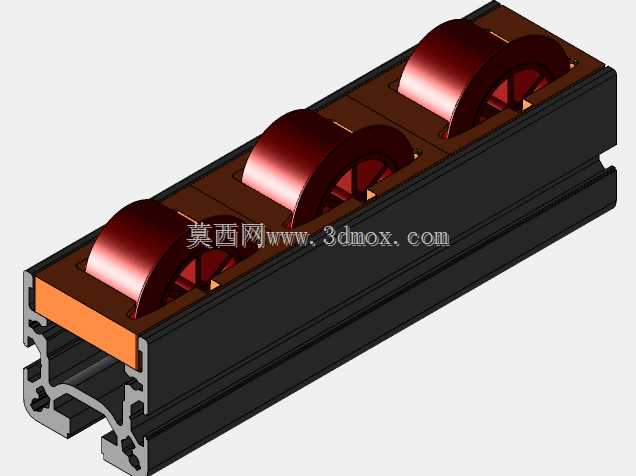

铝型材配套迷你辊道输送模组结构

　　这套迷你辊道结构是针对轻型物料短距离输送场景开发的配套组件，核心适配工业铝型材机架的安装槽位，在3C电子小件装配、轻工产品工序流转、实验室小型物料传递这类场景中使用频率极高。不同于重载输送辊道的厚重设计，这套结构完全围绕轻型负载的输送需求做了轻量化优化，单组辊道的额定负载控制在单辊10kg以内，完全满足小件托盘、工装板、轻质包装盒的流转需求，不会出现结构冗余带来的成本浪费。从安装适配性来看，这套辊道的基座完全匹配常用的欧标20/30/40系列铝型材的槽口尺寸，不需要额外做转接板加工，直接通过T型螺栓就可以固定在铝型材机架的横梁上，安装时只需要调整相邻辊筒的间距，就可以适配不同尺寸的输送载具，

　　辊筒的中心距可以根据载具底面的接触长度灵活调整，最小可以做到50mm间距，避免小尺寸载具在输送过程中出现卡滞、下陷的问题。辊筒本身采用了包胶设计，外层的红色聚氨酯层可以有效增加和载具底面的摩擦力，输送过程中不会出现打滑偏移的情况，同时聚氨酯材质的硬度控制在邵氏80A左右，既不会因为过软导致长期使用出现辊面凹陷，也不会因为过硬划伤载具表面，对于带漆面、防静电要求的电子件载具十分友好。辊筒的内部采用了深沟球轴承作为转动支撑，转动阻力极小，即使是无动力的配置下，人工推动载具也可以顺畅滑行，不需要额外施加过大的推力，如果需要做动力输送，只需要在辊道端部加装同步带轮或者多楔带轮，就可以快速改造为动力辊道，不需要对主体结构做二次加工。

　　从结构设计的细节来看，辊道的基座采用了折弯钣金加型材嵌装的结构，辊筒的安装座直接卡在基座的定位槽内，不需要额外做焊接或者螺丝固定，维护时只需要从侧面抽出辊筒就可以完成更换，不需要拆解整个辊道模组，后期维护的效率提升十分明显。基座的侧面预留了传感器安装槽，可以直接安装光电传感器、行程开关这类检测元件，不需要额外做安装支架，适配自动化生产线的载具到位检测需求。在安装边界上，这套辊道的整体宽度可以根据铝型材横梁的长度灵活裁切，单段最长可以做到6m，拼接时通过配套的连接块就可以实现多段无缝对接，不会出现对接处的台阶导致载具卡顿。辊道的上表面高度和铝型材机架的上表面保持齐平，不会突出机架表面影响周边设备的安装，

　　对于需要在工作台面集成输送功能的装配工位来说，这种齐平设计可以让操作人员在工位上直接取放载具，不需要抬升动作，降低长期操作的疲劳度。在实际的生产线布局中，这类迷你辊道经常被用在U型装配线的工位间流转、老化测试线的载具输送、小型包装线的产品传递环节，因为整体结构重量轻，甚至可以直接集成在小型工作台的台面上，不需要额外做支撑机架，对于空间紧凑的小型车间、实验室场景十分适配。设计过程中特意做了防呆处理，辊筒的安装方向没有正反要求，装配时不需要区分方向，降低一线装配人员的出错概率，同时所有的外露边角都做了倒角处理，不会出现尖锐边角划伤操作人员的情况，符合生产线的安全设计要求。辊筒的转动部分做了密封处理，可以阻挡生产过程中的粉尘、细小碎屑进入轴承内部，延长轴承的使用寿命，在普通的工业车间环境下，不需要额外做维护就可以实现长期稳定运行，减少了设备运维的工作量。
