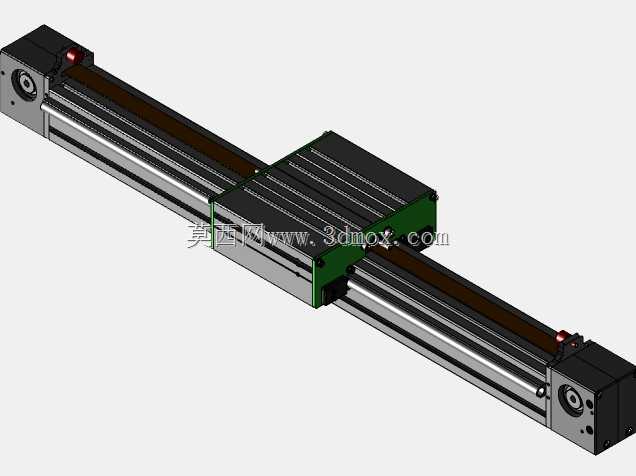

铝型材同步带滑台直线往复驱动机构

　　这套线性传动执行机构，核心采用同步带啮合传动搭配铝型材承载基体的结构，在3C电子小件分拣、包装线工位移载、实验室小型检测设备送样、光伏组件小片料输送这类需要中长行程、中等负载往复直线动作的场景里适配性极强，相比丝杆传动的同行程滑台，它的运行噪音更低，长行程下的制造成本控制更优，线速度上限也更高，能覆盖多数轻载高速的工位移载需求。

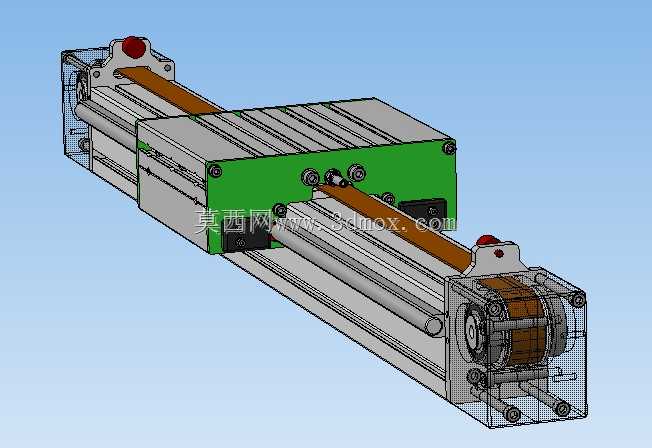

　　从实际功能逻辑来看，两端的同步轮张紧结构承担了动力输入与皮带张紧调节的双重作用，其中一端可直接接驳伺服或步进电机输出轴，通过带齿皮带与轮齿的精准啮合，将旋转运动转化为滑座的直线往复动作，滑座上预留的多组安装螺孔，可直接搭载气动夹爪、视觉检测相机、小型点胶阀、吸盘组件等末端执行件，满足不同工位的作业搭载需求。滑座与铝型材基体之间采用内嵌式滚轮或线性导轨副做承载导向，能抵消皮带传动带来的侧向倾覆力矩，保证滑座运行过程中的直线度与重复定位精度，避免运行过程中出现卡滞、偏移的问题。

　　设计层面优先考虑了装配调试的便捷性，铝型材基体采用标准工业铝型材开模的截面，自带的T型槽可直接通过T型螺栓将整套机构固定在设备机架上，无需额外加工定制安装底板，两端的同步轮座采用分体式锁紧结构，张紧调节时只需松开端座的锁紧螺丝，调整端座的轴向位置即可完成皮带张紧度的校准，无需拆解整个滑台结构，后期维护更换皮带时的操作难度大幅降低。滑座的连接结构做了下沉式设计，搭载末端执行件时，连接件不会超出滑座的整体外轮廓，避免运行过程中与两侧的机架护板、工位挡块发生干涉。

　　安装边界方面，整套机构的截面轮廓控制在常规铝型材滑台的通用尺寸范围内，宽度方向不超过120mm，高度方向不超过80mm，可直接嵌入到各类紧凑型自动化设备的内部框架中，不会占用过多的设备安装空间；行程可根据实际使用需求在300mm到2000mm区间内灵活调整，铝型材基体可按需裁切长度，两端同步轮座的安装接口完全通用，无需针对不同行程重新设计端座结构。两端的轮座位置预留了光电传感器的安装槽位，可直接加装原点、正负限位的光电开关，无需额外设计传感器安装支架，滑座上可直接配套触发挡片，装配时只需调整挡片位置即可设定软限位的行程范围，降低整机的装配工时。

　　实际运行过程中，带齿皮带的啮合传动无滑动，重复定位精度可控制在±0.1mm以内，完全能满足多数轻工自动化、电子制造类设备的精度要求，滑座的运行线速度最高可达到1m/s，适配高速移载的工位节拍需求；铝型材基体的表面做了阳极氧化处理，具备基础的防锈耐磨能力，可在常规车间环境下长期使用，无需额外做表面防护处理。皮带内侧的带齿与同步轮的齿形完全匹配，运行过程中不会出现跳齿、打滑的问题，传动效率可达95%以上，能有效降低驱动电机的功率损耗。滑座与型材之间的导向副采用预压调节结构，长期使用出现导向间隙后，可通过调整滚轮的偏心轴来消除间隙，恢复导向精度，延长整套机构的使用寿命。
