型材管双轮导向悬挂支撑托架结构

　　在自动化生产线的型材输送回路、长距离管线排布、移动工位滑台导向场景里，这类带双滚轮的悬挂托架是解决型材管线性移动支撑的核心部件，区别于固定式管托，它能在承担型材管竖向载荷的同时，允许型材沿轴向顺畅滑动，避免长尺寸型材因热胀冷缩、工位位移产生的卡滞、应力变形问题。从结构组成来看，整个托架分为底部安装底座、立式支撑立柱、滚轮安装腔体三个核心部分，底座采用带两个沉头安装孔的平板结构，安装孔间距适配常规工业安装面的螺栓排布，沉头设计可让螺栓头完全没入底座平面，保证安装后底座与安装面完全贴合，不会出现局部翘曲影响支撑精度。立式支撑立柱做了变截面过渡设计，靠近底座的位置做了加宽的圆角过渡，避免应力集中在立柱与底座的连接焊缝位置，

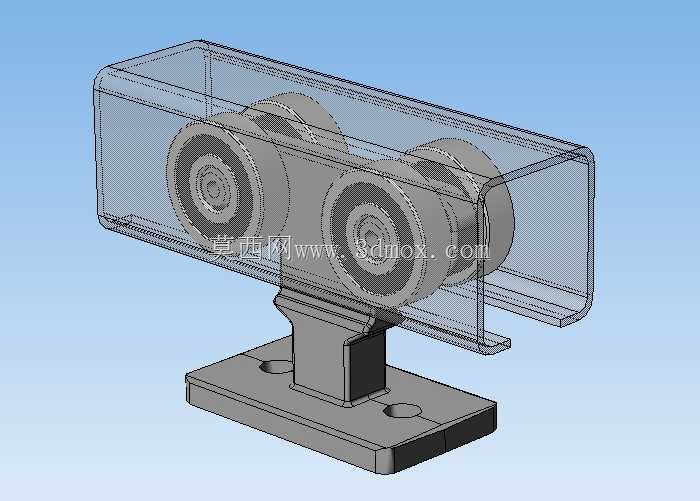

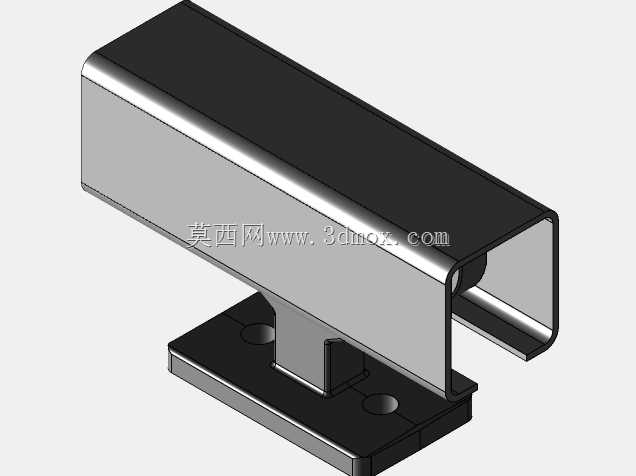

　　能承受更大的侧向倾覆力矩，哪怕型材管在滑动过程中出现小幅偏摆，也不会出现立柱根部断裂的问题。上部的滚轮安装腔体采用半包围框架结构，两个平行布置的滚轮嵌装在腔体内部，滚轮的型面做了与型材管外轮廓匹配的圆弧凹槽，能完全贴合型材管的外壁，接触面积比单点支撑大30%以上，既可以降低接触应力避免型材表面被压出划痕，也能限制型材管在垂直于轴向的平面内的窜动，保证滑动过程的对中性。滚轮内部集成了免维护的滑动轴承，不需要额外加注润滑脂，在无尘车间、洁净生产环境里也能使用，不会出现油污滴落污染生产物料的问题。腔体的外侧做了开放式的缺口设计，不需要从型材管的端部穿入，直接从侧向就能把型材管卡入两个滚轮之间，现场安装维护的时候不需要拆解整段管线，

　　只需要松开底座的固定螺栓就能调整托架的安装位置，适配不同长度的型材支撑需求。从安装边界来看，底座的厚度控制在8mm，整体安装完成后从安装面到滚轮支撑中心的高度为120mm，两个滚轮的中心距为45mm，适配外径25mm到40mm之间的圆形型材管、方形型材管的滑动支撑，安装时只需要在安装面打两个M6的螺纹孔就能完成固定，不需要额外加工复杂的定位槽。在实际工况里，这类托架常被用在铝型材输送线的侧边导向、长距离气动管路的滑动支撑、移动吊具的轨道悬挂位置，比如在电子组装线的上下料工位，型材管作为送料滑道的载体，每隔800mm布置一个该类托架，既能保证滑道的直线度，也能允许滑道随工位调整做小幅轴向移动，不会因为硬连接导致滑道变形。

　　设计过程中特意将滚轮的安装轴做了偏心可调结构，松开轴端的锁紧螺钉就能微调两个滚轮之间的间隙，适配不同外径公差的型材管，哪怕型材管的外壁存在0.5mm以内的尺寸偏差，也能通过调整间隙保证滑动顺畅，不会出现过紧卡滞或者过松晃荡的问题。整个托架的所有棱角都做了R2的圆角处理，没有尖锐的毛刺边，现场安装调试的时候不会划伤操作人员的手套或者管线外壁，半包围的腔体结构也能避免外部的灰尘、切屑落入滚轮的转动副里，延长滚轮的使用寿命，在普通机加工车间的环境下，连续工作的使用寿命能达到2年以上不需要更换易损件。和传统的固定式管夹相比，这种带滚轮的悬挂托架把型材与支撑件之间的滑动摩擦变成了滚动摩擦，滑动阻力降低了80%以上，哪怕是长度超过10米的长型材，在手动推动或者气缸驱动做轴向移动的时候，也不会出现卡顿、爬行的问题，移动过程的平稳性更好，不会因为阻力过大导致驱动端负载超标。
