25mm管径夹紧式三通管道固定连接件

　　在工业管路布设、模块化生产线流体输送、设备外围气路搭建以及民用给排水支管接驳场景中，管道的交汇固定一直是影响管路稳定性的核心环节，传统焊接式三通存在后期改造成本高、拆卸维护困难的问题，而螺纹旋接式三通对管材端面加工精度要求高，在现场施工中容易出现密封失效、对接错位的情况。这款针对25mm外径管材设计的夹紧式三通固定件，正是为了解决多管路快速交汇固定、免焊接可拆卸的实际需求开发的结构件。

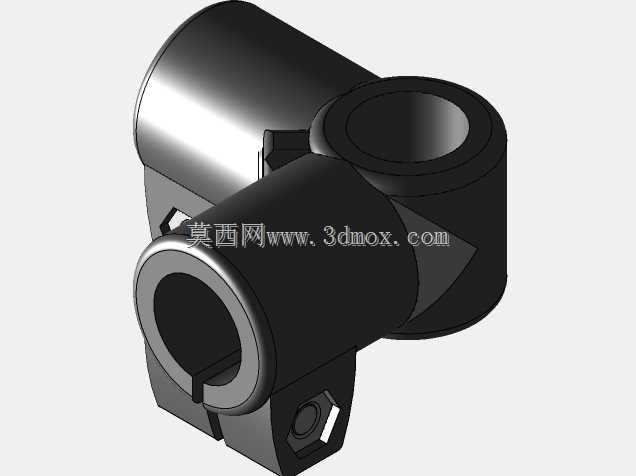

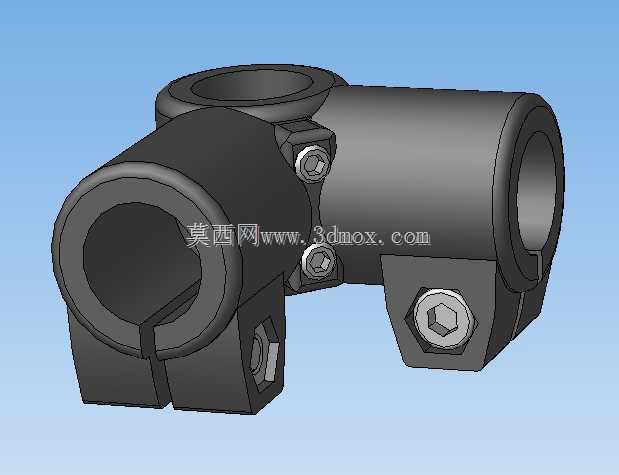

　　从结构设计逻辑来看，该连接件采用了分体式夹紧的核心思路，三个接口均对应25mm标准外径管材，每个接口处都设计了开口式抱紧结构，配合内六角螺栓实现对穿入管材的径向锁紧，不需要对管材进行套丝、焊接或者粘接处理，只需要将管材插入对应接口到预设深度，拧紧螺栓即可完成管路的交汇固定，大幅降低现场安装的操作门槛。三个接口的轴线呈空间正交布局，其中两个接口处于同一水平轴线上，第三个接口垂直于该轴线向上布置，能够满足主流的直角三通管路走向需求，适配气动管路、低压输水管道、轻型物料输送管路以及设备防护栏的框架搭建场景。

　　在安装边界的设计上，每个夹紧接口的抱紧段长度经过实际受力测算，能够保证在螺栓达到额定锁紧扭矩时，管材与连接件之间的抱紧摩擦力足以承受管路自重以及常规工况下的流体冲击载荷，不会出现管材滑脱、接口错位的问题。螺栓的安装位置都预留了足够的扳手操作空间，不管是使用L型内六角扳手还是电动拧紧工具，都能在不拆卸周边其他管路的情况下完成单个接口的锁紧或者松脱操作，方便后期对管路走向进行调整或者局部更换损坏的管段。连接件的主体结构采用一体化成型的基体设计，三个接口的连接部位做了加厚过渡处理，避免在螺栓锁紧过程中出现应力集中导致的基体开裂问题，同时开口槽的宽度经过精确计算，既能够保证抱紧时的收缩量足够夹紧管材，又不会因为收缩量过大导致基体出现塑性变形。

　　实际应用中，这款连接件可以搭配同规格的直管固定夹、90度弯头夹紧件使用，快速搭建出完整的管路支撑框架，在自动化生产线的气路排布场景中，能够替代传统的焊接三通加管卡的固定方式，整个管路系统全部采用可拆卸式连接，后期产线调整时所有连接件都可以重复利用，不会产生焊接废料，也不需要动用动火作业设备，符合现代工厂快速迭代改造的需求。在民用家装的明装水管布设场景中，这种夹紧式结构不需要专业的管工工具，普通施工人员经过简单培训就能完成安装，而且接口处的抱紧力均匀，不会出现因为旋接过紧导致的管材开裂问题，也不会因为旋接力度不足出现渗漏情况。

　　从建模细节来看，该结构的所有倒角、螺栓沉孔、开口槽的尺寸都严格按照实际加工公差进行设计，每个内六角螺栓的安装位都对应标准件的尺寸参数，虚拟装配时能够完全还原实际安装的干涉情况，结构设计师在进行管路系统整体建模时，可以直接调用该模型进行管路排布模拟，提前预判安装空间是否足够，避免现场安装时出现连接件与周边设备、结构件碰撞的问题。三个接口的内孔直径与25mm管材的外径采用间隙配合设计，既能够保证管材可以顺利插入，又不会因为配合间隙过大导致锁紧后管材出现偏斜，保证整个管路系统的直线度与位置精度。
