适配1至60毫米厚度工件的加工夹具

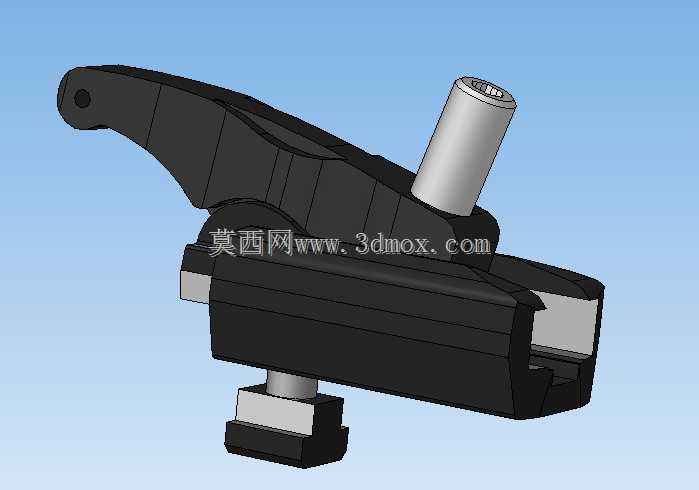

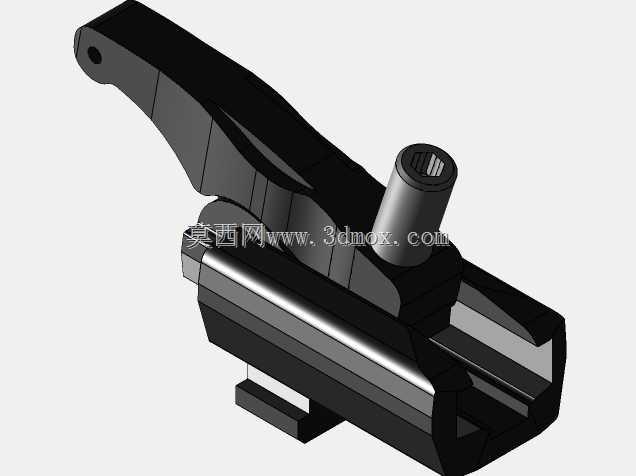

　　在常规机加工车间的工序流转里，这类手动夹紧夹具的应用场景覆盖了铣削、钻孔、轻度磨削工序的工件固定需求，尤其适合小批量多品种的加工场景，不需要搭配复杂的气动液压管路，操作人员可以快速完成装夹动作，降低辅助工序的时间占比。从结构设计来看，这套夹具采用了杠杆式的压紧逻辑，压臂的回转支点做了偏心优化，当扳动压臂到锁止位置时，压头会自动形成自锁角度，即便加工过程中存在切削振动，也不会出现松脱的情况，避免工件移位导致的加工尺寸超差甚至报废问题。夹具的底座部分设计了T型槽适配结构，下方的定位块可以直接嵌入机床工作台的标准T型槽内，不需要额外制作过渡连接板，安装时只需要拧紧底部的锁紧螺母，就能把整个夹具固定在工作台的任意位置，

　　适配不同机床的工作台槽距，安装边界灵活，不需要对原有工作台做任何改造。压头部分做了可替换设计，针对不同材质的工件，可以更换不同硬度的压头垫块，比如加工铝件、铜件这类软质金属时，换成铜质或者尼龙垫块就能避免压伤工件表面，加工钢材等高硬度工件时，换成淬火钢垫块就能保证压紧力足够，同时延长压头的使用寿命。夹具的开口行程覆盖了1毫米到60毫米的工件厚度范围，不管是薄片状的钣金件，还是有一定厚度的型材块，都能在这个行程范围内实现可靠夹紧，不需要额外加装垫块来调整开口高度，减少了装夹时的调整步骤。设计过程中特意把压臂的操作端做了加长处理，操作人员只需要施加很小的扳动力，就能在压头位置产生足够的压紧力，符合人体工程学的操作逻辑，

　　长时间重复装夹操作也不会产生过度的操作疲劳。夹具的导向柱部分做了间隙配合优化，压臂上下动作时不会出现卡滞，即便加工过程中有少量切削液和铁屑溅入导向间隙，日常维护时只需要拆开清理、涂抹少量润滑脂就能恢复顺畅动作，维护成本极低。从结构强度来看，主体受力部件都采用了调质处理的钢材制作，压紧接触面做了防滑纹理处理，夹紧时不会出现工件打滑移位的问题，整体结构没有复杂的异形曲面，不管是后续的加工制作还是三维建模复刻，都能快速完成结构还原，适合机械设计从业者参考这类手动夹具的结构逻辑，移植到自己的工装设计方案里，针对不同的加工场景调整尺寸参数就能快速落地使用。这类夹具相比通用的平口钳，占用的工作台面积更小，可以在同一个工作台上并排安装多套，同时装夹多个工件，提升批量加工时的设备利用率，尤其适合小型零件的多工位加工场景，不需要频繁更换夹具位置，一次装夹就能完成多个工件的同工序加工。
