SIEGMUND铸铁焊接角度靠尺工装结构

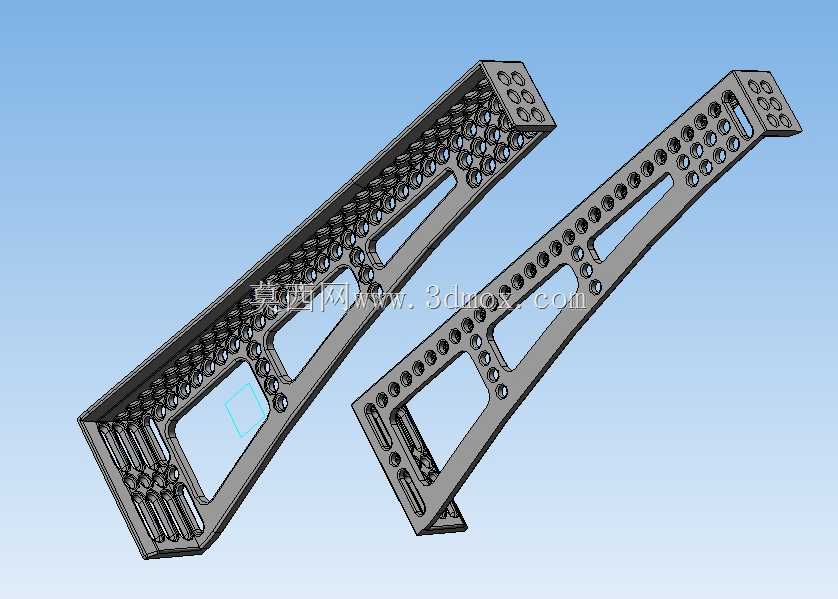

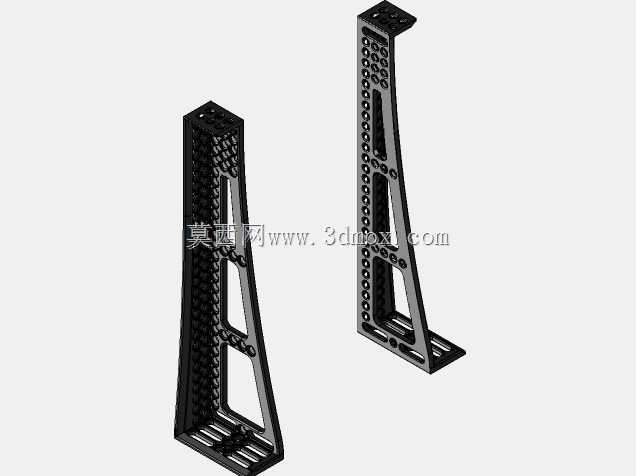

　　在重型钢结构焊接、工程机械构件组对、大型机架拼焊作业场景中，焊接工装的定位精度直接决定了后续焊缝成型质量与构件整体形位公差，这类带多孔阵列的长条形铸铁角度构件，是SIEGMUND系列三维柔性焊接工作台上的核心定位附件，主要承担大尺寸长直构件的直角靠位、角度支撑、侧向顶紧基准功能。不同于普通焊接平台的固定式定位挡块，这类铸铁角度件采用整体孕育铸铁铸造后经时效处理加工而成，材料本身的减震性能优异，焊接过程中产生的高频振动不会在构件上形成共振传导，能有效避免焊接收缩过程中定位基准偏移的问题。从结构设计来看，构件整体采用L型等截面长条形布局，两个互相垂直的工作面上加工有标准间距的D16系列定位孔阵列，孔位公差严格控制在H7级，

　　可直接插入快速锁紧销、夹紧器支座、可调支撑头等标准工装附件，无需额外划线找正就能快速完成不同尺寸构件的定位装夹。构件的非工作面上设计有密集的减重孔槽，在保证整体抗弯截面模量不低于实心构件85%的前提下，将单件重量降低了42%，两名操作人员即可完成抬运、移位、装夹作业，适配多品种小批量焊接生产中频繁切换工装的作业需求。在安装边界上，这类角度靠尺的底面与侧面基准面的平面度公差控制在0.05mm/1000mm，垂直面之间的垂直度公差不大于0.03mm/1000mm，可直接贴合在三维焊接平台的网格工作面或者带T型槽的铸铁平台上使用，靠尺两端的端面也经过精磨处理，多根同规格靠尺可首尾拼接使用，满足6米以上超长构件的直线度定位需求。

　　设计过程中特意在构件的转角位置做了R15的圆弧过渡，避免应力集中导致的铸造开裂或者焊接过程中焊渣飞溅堆积在转角缝隙难以清理，同时在每个减重孔的边缘都做了2mm的倒角处理，去除铸造飞边与机加工毛刺，避免操作人员搬运时被锐边划伤。在实际使用场景中，这类铸铁角度靠尺不仅可以作为90度直角定位基准使用，配合专用的角度调整附件还能实现0-180度任意角度的斜向支撑定位，比如在焊接H型钢的斜撑节点、机架的倾斜安装面、箱体构件的斜角拼焊时，只需将靠尺通过锁紧销固定在平台对应孔位，调整到所需角度后锁紧，就能为待焊构件提供稳定的刚性支撑，相比传统的手工划线、点焊临时挡块的定位方式，装夹效率能提升60%以上，同时定位重复精度可控制在0.1mm以内，

　　有效减少后续焊后校形的工作量。构件表面采用发黑防锈处理，日常存放时只需定期涂抹薄层防锈油即可，不会像钢制焊接工装那样容易出现锈蚀粘渣的问题，焊接飞溅落到铸铁表面后会自然脱落，不会形成牢固的粘渣层影响基准面精度。针对大厚度钢板焊接时的大电流强热辐射场景，铸铁材料的热变形量远低于普通Q235钢制工装，即使长时间靠近焊接热源，基准面的形位公差变化也能控制在允许范围内，不会因为局部受热导致定位失准。在结构细节设计上，靠尺上的定位孔采用盲孔设计，避免焊渣、打磨碎屑掉入孔内造成锁紧销卡滞，每个孔位底部都设计有排渣小缺口，日常维护时用压缩空气就能轻松将孔内杂物吹出，无需逐孔掏渣清理。这类工装的适配性极强，除了搭配标准三维焊接平台使用外，也可以通过压板固定在普通的焊接工作台上，作为长直构件的定位靠山使用，在钣金焊接、管道预制、设备机架组装等场景都能广泛应用，是焊接车间柔性化生产必备的通用工装附件。
