带交叉滚轮的精密线性导轨结构

　　在精密检测设备、小型自动化装配工位、光学调整平台这类对直线运动导向精度有严苛要求的场景里，常规滚珠导轨往往因为预紧调节难度大、微行程下爬行明显、侧向负载耐受能力不足的问题，难以满足使用需求，交叉滚轮式线性导轨就是针对这类小行程高精度导向场景开发的导向部件。这款导轨采用交叉排布的滚柱作为滚动体，相邻滚柱的轴线呈90度垂直交叉布置，相比同尺寸规格的滚珠导轨，滚柱与导轨滚道的接触形式为线接触，额定负载能力可以提升40%以上，同时弹性变形量更小，在承受垂直、侧向、倾覆方向的复合负载时，依然能保持稳定的运动精度，不会出现滚珠点接触带来的应力集中、局部磨损过快的问题。从结构设计来看，这款导轨采用分体式装配结构，基座部分采用高刚性合金钢材质，

　　滚道面经过淬硬处理后做精密磨削，表面粗糙度控制在Ra0.4以内，保证滚动体运行时的平顺性，避免滚道表面微观不平带来的运动卡顿。保持架采用一体化加工的高分子复合材料，均匀分隔每一组交叉滚柱，防止滚柱在高速往复运动时出现互相挤压、错位的问题，同时自带微量储油结构，可以在长期运行过程中缓慢释放润滑脂，降低维护频次，适合安装在维护空间受限的精密设备内部。导轨的行程规格覆盖1.5mm到50mm的微行程区间，安装边界设计充分考虑了紧凑型设备的布局需求，基座上预留的安装沉孔采用等间距排布，孔位公差控制在±0.02mm以内，安装时不需要额外做配钻加工，直接通过内六角螺丝就可以完成基座与设备安装面的固定，滑块部分的安装面同样设计有标准螺纹孔，

　　方便直接搭载负载平台，不需要额外设计转接板，能有效压缩设备整体的安装空间。实际应用中，这类交叉滚轮导轨常被用在半导体晶圆检测的微调平台、生物医疗检测设备的样本移送机构、精密量仪的测头移动导向、小型激光加工设备的焦点调整轴上，这类场景的共同特点是行程短、运动频次高、定位精度要求达到微米级，同时设备内部空间紧凑，无法安装大尺寸的重载导轨。设计过程中需要重点关注滚柱的预紧量控制，预紧量过大会导致运行阻力陡增，驱动负载加大，长期运行会加剧滚道磨损，缩短导轨使用寿命；预紧量过小则会出现运动间隙，反向运动时产生空程误差，影响最终的定位精度，这款导轨的预紧结构通过滑块侧面的微调顶丝实现，装配时可以根据实际负载情况调整预紧力，

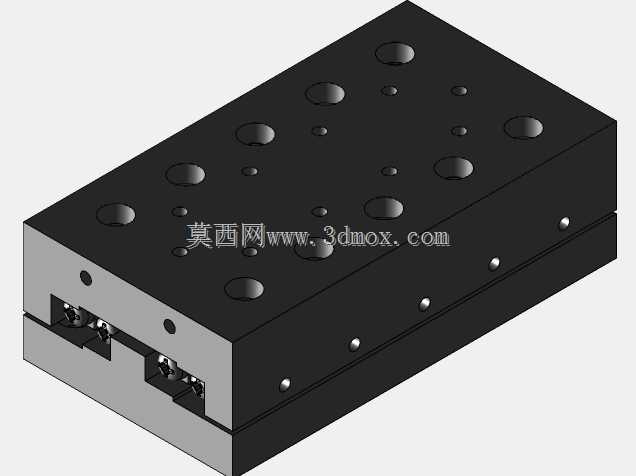

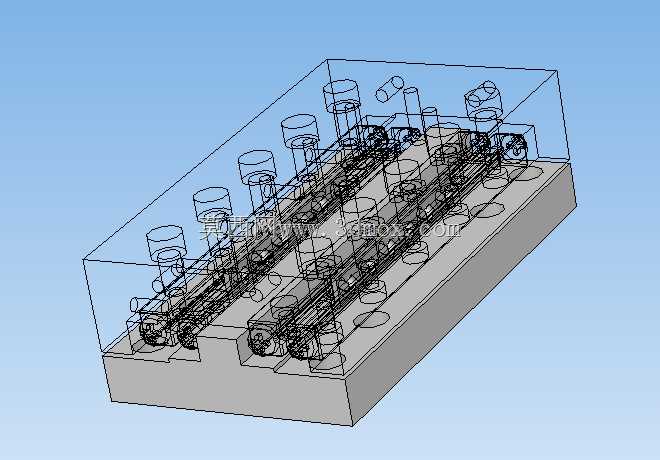

　　兼顾运动平顺性和刚性要求。另外，导轨的防尘设计也做了针对性优化，滑块两端配有薄型聚氨酯刮屑片，可以阻挡安装环境中的微小粉尘、切屑进入滚道内部，避免滚动体和滚道出现磨粒磨损，即使是在有少量粉尘的普通工业车间环境下使用，也能保持长期稳定的精度保持性，不需要额外加装复杂的防尘罩结构，进一步降低了设备的整体设计成本。在做三维建模时，这款导轨的所有安装尺寸、滚道轮廓、滚柱排布都按照实际量产产品的参数做1:1还原，结构工程师在做设备布局设计时，可以直接调用模型完成装配干涉检查、安装孔位对齐、运动行程模拟，不需要反复核对二维样本参数，能有效缩短设备开发的设计周期，避免因为尺寸核对错误导致的加工返工问题。
