带制动功能的三菱交流伺服电机结构

　　在自动化产线的垂直轴传动、数控机床的进给轴驱动、工业机器人关节动力输出这类需要断电位置保持的场景里，普通伺服电机往往会因为负载自重出现轴系滑移，轻则造成工位偏移，重则引发撞机、工件报废的事故，带制动器的交流伺服电机正是为解决这类痛点设计的驱动部件。这款HF-KN23B_B型号的伺服电机，本体采用方形法兰安装结构，输出轴为单键圆柱轴伸，轴端的同轴度、端面跳动公差都按照伺服驱动的高精度要求控制，适配同步带轮、联轴器、行星减速机等常见传动连接件，安装时不需要额外做轴系适配加工，能直接对接多数标准传动接口。从结构设计来看，电机本体分为定子壳体、后端编码器舱、侧置接线盒、内置制动模块几个核心部分，制动器集成在电机后端盖与编码器之间，

　　没有额外增加过多的轴向长度，不会过度挤占设备的安装空间，接线盒采用侧出式防水结构，动力线与制动控制线的走线槽做了分隔设计，避免强电动力回路干扰编码器的弱反馈信号，这一点在做设备布线时能减少很多EMC调试的麻烦。实际选型时，首先要确认安装法兰的止口尺寸、安装孔的孔距与孔深，这款电机的法兰为标准40mm方形规格，止口直径适配常规小功率伺服的安装基准，输出轴直径、轴伸长度都和同功率段无制动伺服保持一致，已经完成原有同规格电机安装布局的设备，可以直接替换不需要修改安装板的开孔位置。制动器采用失电制动结构，正常供电时制动摩擦片完全脱开，不会给电机运转带来额外的摩擦阻力，断电时弹簧推动摩擦片压合制动盘，直接锁死电机转子轴，

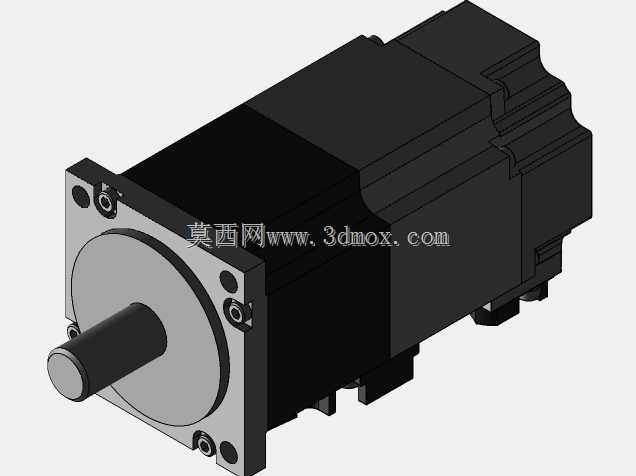

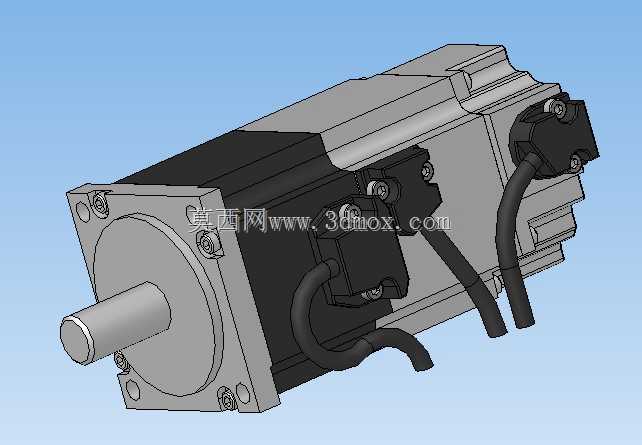

　　保持力矩足够应对垂直轴、倾斜轴的负载自重下滑，在做设备安全回路设计时，只需要将制动器的供电回路接入设备的安全继电器输出端，就能实现急停、断电时的即时位置锁止，不需要额外加装外部机械抱闸机构。从三维建模的细节来看，模型还原了电机本体的所有安装特征：法兰面的安装沉孔、输出轴的键槽、接线盒的电缆接头位置、后端编码器舱的外形轮廓，甚至壳体表面的散热筋结构都做了准确还原，在做设备整体装配干涉检查时，可以直接导入装配体，核对电机与周边走线槽、安装支架、传动部件的间隙，避免实际装配时出现空间干涉。很多工程师在选型带制动伺服时，容易忽略制动器的供电电压与响应时间参数，这款电机的制动模块供电与电机控制回路做了匹配设计，不需要额外配置独立的制动电源，

　　接线时只需要按照端子定义将制动线接入驱动器的抱闸输出端即可，响应延迟控制在毫秒级，能满足高速运转时急停的制动需求，不会出现制动滞后导致的位置过冲。在3C电子组装设备的 pick and place 机构、包装机械的送膜轴、非标自动化的升降模组这类应用里，这类带制动的小功率交流伺服是非常常用的驱动部件，建模时除了还原外形尺寸，还要注意各个安装基准的坐标对齐，比如输出轴的轴心要和法兰止口的轴心保持同轴，安装面的平面度特征要在模型里体现，这样在生成工程图、做装配仿真时才能得到准确的参考数据。另外电机表面的接线标识、壳体的分型线这些细节，虽然不影响结构装配，但在做设备的三维展示、运维手册制作时，能提升模型的真实感，方便现场运维人员对照模型识别接线位置与安装点位。
