三菱HK-MT13W伺服电机三维结构

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动这类对位置精度、转速响应有严苛要求的场景里，伺服电机是核心执行单元，这款HK-MT13W伺服电机的三维结构还原，完全围绕实际工程选型、安装适配、结构校核的需求搭建，没有多余的装饰性建模内容，所有结构特征都对应实物的功能与装配要求。

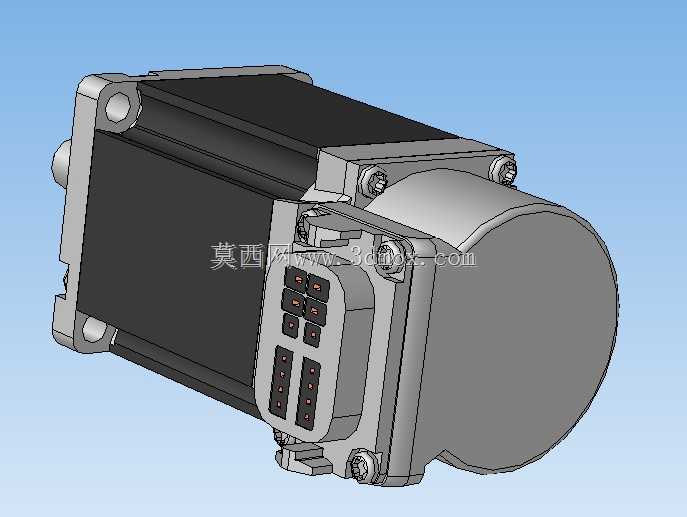

　　从实际使用场景来看，这类小功率伺服电机常被用在3C电子装配设备的 pick-and-place 机构、小型包装机械的送膜辊驱动、非标自动化设备的精密滑台驱动工位，这些场景普遍要求电机在有限安装空间内提供足够的扭矩密度，同时保证编码器反馈的位置精度，建模时特意保留了电机本体上的连接器接口结构，包括动力线接线端、编码器信号接线端的排布位置与接口尺寸，方便结构工程师在做设备布线设计时，提前预留线缆弯折空间，避免实际装配时出现线缆与周边机架、运动部件干涉的问题。

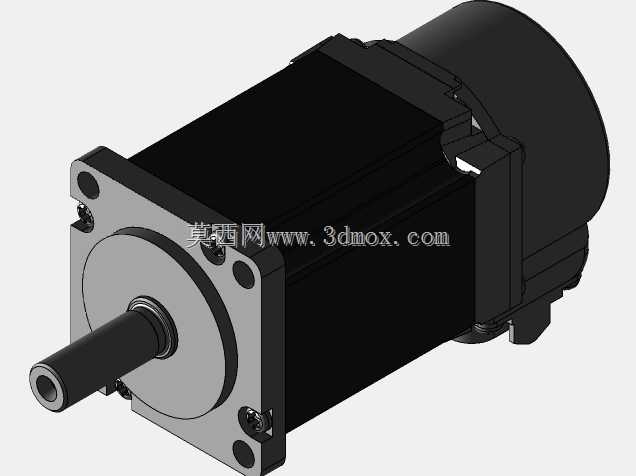

　　设计思路上，整个模型完全遵循实物的装配逻辑拆分，电机后端的编码器端盖、前端的输出轴安装法兰、本体的散热壳体、接线侧的端子排防护结构都做了独立的特征还原，没有做一体化的简化处理。比如前端法兰的安装孔位，严格按照对应功率段伺服电机的行业安装标准做了孔位排布，孔的沉头深度、通孔直径都匹配常用的内六角安装螺栓规格，工程师在做安装板设计时，可以直接提取模型的孔位特征生成安装孔，不用再反复核对实物样本的尺寸参数。输出轴部分还原了轴径、轴伸长度、键槽尺寸与位置，方便配套选型联轴器、同步轮这类传动连接件时，直接校核配合公差，避免出现轴孔不匹配、键槽错位的问题。

　　外形尺寸与安装边界的还原是这个模型的核心实用点，电机本体的方形壳体边长、总长度（从输出轴端面到编码器端盖尾部的距离）、接线端子突出本体的高度都做了1:1的还原，甚至壳体上的安装固定螺栓凸台位置、散热筋的凸起高度都没有做简化处理。在做设备布局设计时，工程师可以直接把这个模型导入装配体，模拟电机在实际工位的安装状态，校核电机运动过程中（如果是带减速机的直连结构还要考虑减速机的额外尺寸）会不会和周边的传感器、拖链、机架型材发生碰撞，尤其是在多轴密集排布的工位，安装空间的预留往往是设计阶段最容易出问题的环节，精准的三维模型能大幅减少后期现场改孔、调整机构位置的工作量。

　　功能特性对应的结构细节也做了完整呈现，比如电机壳体上的散热结构，虽然是小功率伺服，但持续运行时的散热需求决定了壳体不能做完全光滑的简化，模型上的散热筋排布、筋条高度都和实物一致，方便工程师做热仿真分析时提取准确的壳体散热面积；接线侧的端子排防护盖结构，还原了卡扣固定的方式，在做设备维护空间校核时，可以模拟防护盖的拆装路径，预留足够的手部操作空间，避免后期维护时需要拆掉周边其他部件才能接线调试。另外，电机本体上的接地端子位置、铭牌安装的凹槽区域也做了特征保留，这些细节虽然不影响主体传动功能，但在做合规性设计、设备出厂铭牌安装时都是需要考虑的实际工程点。

　　很多工程师在选型初期容易忽略电机的尾部编码器突出尺寸，往往只看样本上的主体长度，导致实际安装时尾部编码器顶到后方的线槽或者机架，这个模型特意把尾部编码器端盖的突出量、端盖上的固定螺栓头高度都做了准确还原，在做安装空间校核时能直接读取到电机的最大外轮廓尺寸，不用再额外留不确定的余量。还有前端输出轴的轴肩位置，还原了密封圈的安装槽结构，这个细节对应电机的前端防护等级，在有切削液、粉尘的加工场景里，这个密封圈的存在直接决定电机的使用寿命，建模时保留这个槽位，也方便工程师在做密封结构选型、或者配套定制法兰密封件时提取对应尺寸。
