小型压紧式杠杆搭扣锁结构设计

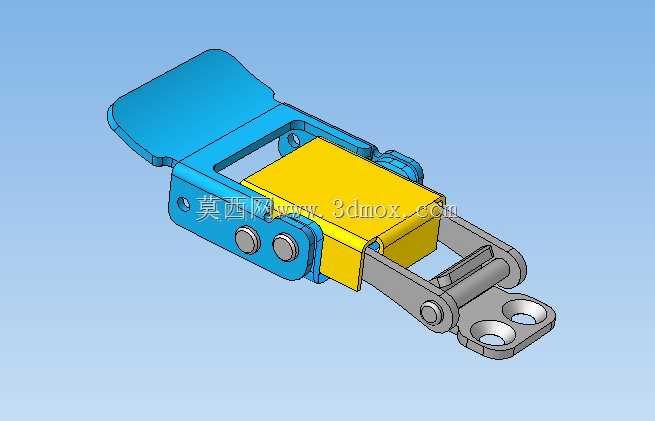

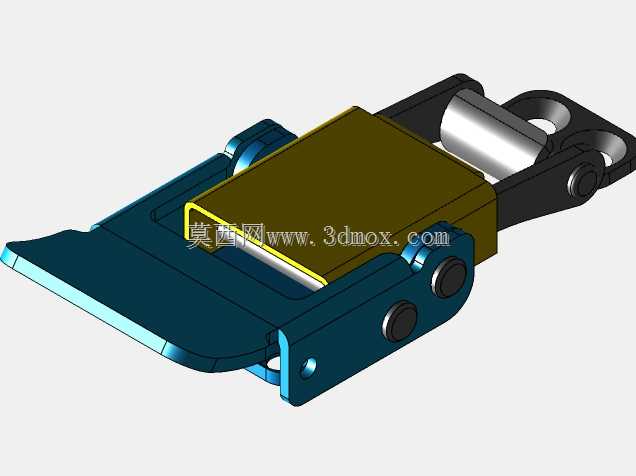

　　扳片从开启状态下压到锁止位置的过程中，挂接端会产生3-5mm的线性拉紧位移，这个行程量既可以补偿被连接面之间密封胶条的压缩量，保证箱体类部件的IP防护等级达标，也能抵消长期使用后铰接部位的磨损间隙，避免锁止后出现旷量松动。锁体的主体扳片采用了弯折成型的钣金结构，边缘做了圆弧过渡处理，既提升了操作时的手指接触舒适度，也通过弯折翻边提升了薄壁钣金件的结构刚度，避免大力操作时出现扳片变形失效。中部的连接摆臂采用双侧对称的板件结构，两个铰接销轴分别连接扳片基座与末端挂接座，对称受力的结构可以避免单侧受力带来的偏磨问题，延长锁扣的循环使用寿命。末端的挂接座设计了两个对称的安装孔，适配标准的M4或者M5紧固件，可以直接固定在被连接件的固定侧，这类杠杆式迷你锁扣属于快开式压紧紧固连接件，在工业箱体、小型设备舱门、工装夹具盖板、户外防护壳体上的应用十分广泛，核心作用是通过杠杆增力原理实现被连接件的紧密压合，同时支持无工具快速开启，兼顾密封压紧需求与操作便捷性。从结构设计逻辑来看，该锁扣采用了典型的二级杠杆传动路径，操作端的按压扳片作为第一级力臂，通过铰接销轴将操作力传递到中部的连接摆臂，摆臂末端的挂接座作为第二级受力点，在扳片下压至锁止位置时，整个连杆机构会越过结构死点，形成稳定的自锁状态，不会因为设备运行过程中的振动、轻微外力冲击出现意外脱开的情况，这一设计点直接决定了锁扣在动态工况下的连接可靠性。在功能特性层面，锁扣的压合行程做了针对性的冗余设计，

　　安装孔的长圆形设计预留了一定的位置调整余量，安装时可以根据实际的压合需求调整挂接座的前后位置，保证锁止后压合力处于合适区间，既不会因为压合过紧导致操作费力，也不会因为压合量不足出现密封不严、锁止松动的问题。锁体基座部分同样采用两个紧固件固定在活动侧的门板或者盖板上，基座上的两个铆接销轴分别作为扳片的旋转支点与摆臂的连接支点，销轴与孔位之间采用小间隙配合，既保证转动过程无卡滞，也不会因为间隙过大出现锁止位置偏移。在实际选型应用中，这类迷你尺寸的杠杆锁扣更适合用在对安装空间有严格限制的小型设备上，比如便携检测仪器的电池仓盖、小型工业控制箱的检修门、户外通讯设备的防护壳盖、工装治具的快速压紧盖板等场景，相比大型的重型搭扣，

　　它的整体安装占用空间更小，锁止状态下的外凸高度更低，不会在设备外部形成突出的磕碰风险点。设计建模过程中，需要重点关注各个铰接点的运动干涉校验，尤其是扳片下压过程中，摆臂与基座、扳片与被连接件表面的间隙要控制在1mm以上，避免长期使用过程中因为零件制造公差累积出现运动刮擦；同时要准确核算杠杆机构的死点位置，保证锁止状态下扳片的上表面与基座安装面基本平行，不会出现向上翘起的情况，既保证外观的平整性，也避免误碰扳片导致锁扣意外开启。锁扣的压合力可以通过调整挂接座的安装位置进行微调，当被连接件之间的密封件厚度较大时，可以将挂接座向远离锁体基座的方向调整，增加拉紧行程，保证密封件的压缩量达到设计要求；如果密封件较薄或者是硬接触的连接场景，

　　则适当向靠近基座的方向调整，降低操作力，提升开启和锁止的顺畅度。从材料选型的适配性来看，该结构既可以采用冷轧钢板冲压成型后做镀锌或者喷塑表面处理，满足普通工业场景的防锈与强度需求，也可以采用304不锈钢板材加工，适配户外、潮湿、有腐蚀介质的应用场景，整个结构的零件数量少，没有复杂的异形曲面，冲压加工的工艺性好，适合批量生产制造，装配过程仅需要完成销轴的铆接即可，不需要额外的紧固件连接，装配效率高，综合成本优势明显。在安装边界的尺寸控制上，锁体在锁止状态下的整体长度、宽度、外凸高度都做了紧凑化设计，安装时只需要在活动侧预留出扳片转动的空间即可，不需要额外的操作避让空间，对于小型设备的结构布局十分友好，不会占用过多的设备外部安装空间，也不会影响设备整体的外观协调性。
