工业设备机柜用可拆卸式铰链结构

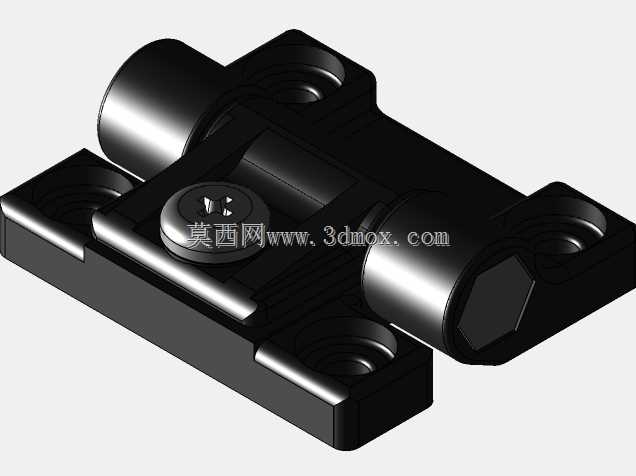

　　这款可拆卸铰链主要面向工业机柜、电气控制柜、通讯设备机箱等场景的门体连接需求，在日常设备运维、内部模块检修、线路调整作业中，无需完全拆解所有连接紧固件，即可快速实现门体与柜体的分离，大幅降低现场运维的操作复杂度，尤其适合需要频繁开启、定期拆卸门体的工业设备场景，比如车间内的工控机柜、户外通讯基站设备柜、生产线旁的电气控制箱等，这类场景往往存在内部元件调试、线路更换、模块升级的高频需求，传统固定式铰链在拆卸门体时需要将整组铰链的固定螺丝完全拧下，不仅操作繁琐，还容易出现螺丝掉落进设备内部、安装对位偏差的问题，可拆卸结构的设计正好解决了这类现场痛点。从功能特性来看，这款铰链采用对称式四安装孔布局，

　　上下两组安装耳分别对应柜体与门体的安装面，每个安装耳设置一个沉头安装孔，安装时螺丝可完全沉入孔位内部，不会突出安装面造成干涉，同时保证连接后的受力均匀，避免长期开关门过程中出现单侧受力变形的问题。铰链中部的转轴位置采用快拆式结构设计，中间的十字槽锁紧螺钉用于控制转轴的锁紧与释放状态，当需要拆卸门体时，只需拧松该锁紧螺钉，即可将铰链的转动副分离，实现门体的快速脱卸，无需将四个安装孔的固定螺丝全部拆除，日常正常使用时，锁紧螺钉处于拧紧状态，转轴被完全锁止，不会出现意外松脱的情况，保证门体连接的可靠性。从设计思路层面，这款铰链在建模阶段就充分考虑了工业场景的安装公差适配问题，转动副位置预留了合理的配合间隙，既不会因为间隙过大导致门体晃动，

　　也不会因为间隙过小在环境温度变化、安装面存在平面度误差时出现卡滞问题。安装耳的厚度经过受力校核，能够承受常规工业机柜金属门体的重量，开关门过程中不会出现安装耳变形、断裂的问题，转轴位置的六边形限位结构可以限制铰链的最大转动角度，避免门体开启角度过大碰撞到柜体侧面或者周边设备，同时也能对内部的线束起到一定的保护作用，防止门体过度拉扯连接线缆。外形尺寸方面，这款铰链整体采用紧凑型布局，横向总宽度适配常规工业机柜的门框安装边宽度，不会占用过多的门框安装空间，安装孔的孔位间距符合通用工业机柜五金配件的安装尺寸规范，可以直接替换同规格的传统固定式铰链，不需要对柜体和门体进行二次打孔加工，降低了配件替换的改造成本。安装边界上，

　　需要注意安装面的平面度误差控制在合理范围内，若安装面存在明显的凹凸变形，会导致铰链安装后出现应力集中，长期使用容易出现断裂问题；安装螺丝的长度需要根据安装板的厚度合理选择，确保螺丝拧紧后不会穿透安装板突出到柜体或者门体内部，避免干涉内部元件的安装。铰链的转动阻尼经过合理匹配，正常开关门时手感顺畅，不会出现过松导致门体自动关闭、或者过紧导致开关费力的问题，同时可拆卸结构的对位设计做了导向处理，重新安装门体时可以快速对准转轴位置，不需要反复调整对位，单人即可完成门体的拆卸与回装作业，有效提升现场运维的工作效率。在材质适配的设计考量上，这款结构可以根据使用场景的不同选择对应的材质，普通室内机柜场景可以采用冷轧钢喷塑处理，具备足够的结构强度与基础防锈能力，户外或者潮湿环境场景则可以采用不锈钢材质加工，提升耐腐蚀性能，满足不同工况的使用需求。
