玻璃板材立式存放支撑框架结构设计

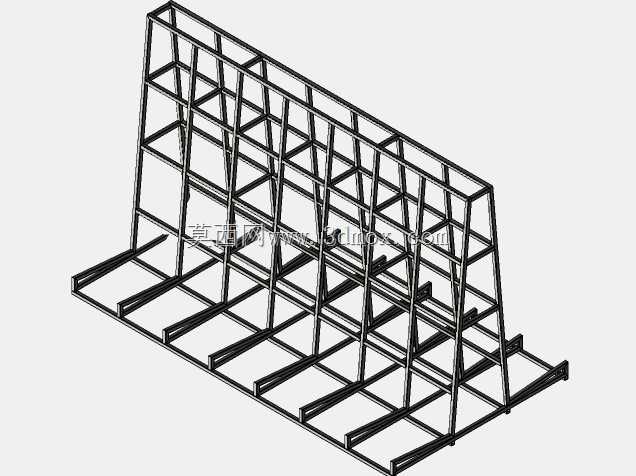

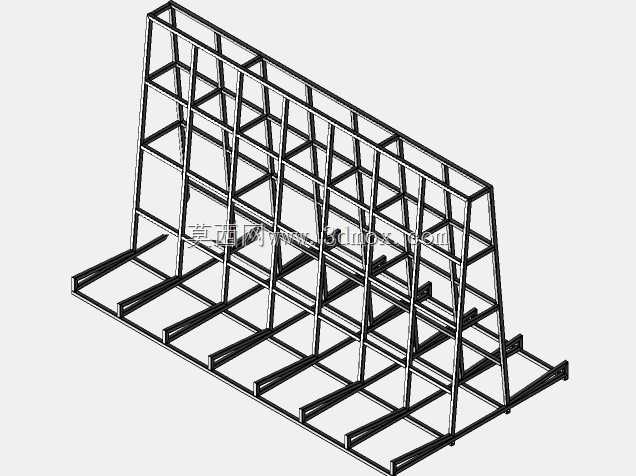

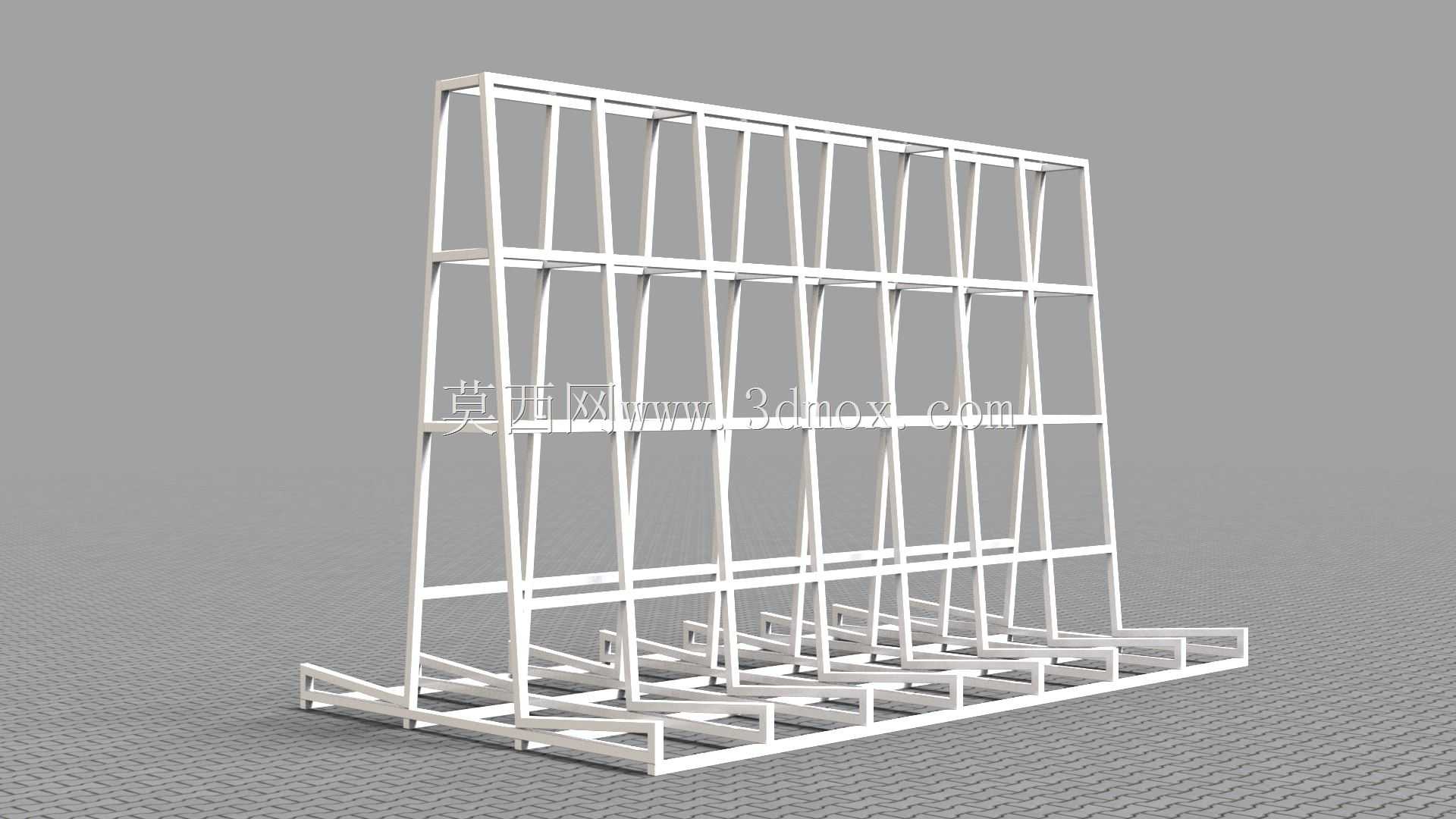

　　在玻璃深加工、门窗预制装配以及建材仓储转运环节，大尺寸平板玻璃、整樘待装配窗扇的立式存放一直是现场作业的痛点——平置堆叠不仅占用大量仓储面积，取料时需要反复翻找抬升，极易造成玻璃边角磕碰、表面划伤，甚至引发板材碎裂的安全隐患。这款立式支撑框架正是针对这类场景开发的专用承载结构，整体采用矩形管材组焊成型，所有杆件连接节点均做满焊处理，焊后打磨焊渣并做防锈涂装，避免长期使用过程中锈蚀脱落污染玻璃表面。框架主体采用向后微倾的立式排布结构，倾斜角度控制在5度到8度区间，这个角度区间是经过多轮现场验证的最优值：角度过小会导致倚靠的玻璃或窗扇向前倾覆，角度过大则会增加板材下部的承压应力，容易造成玻璃底边压溃破损，

　　同时也会额外占用纵深方向的仓储空间。框架底部设置了通长的承托底梁，底梁上表面铺设软性缓冲垫条，直接承接玻璃板材的下边缘，避免硬质金属型材直接接触玻璃造成崩边；底梁向框架前侧延伸出足够的支撑宽度，配合后侧的斜向支撑立柱，形成稳定的三角形受力结构，即使整架放满最大规格的玻璃板材，整体重心也始终落在底梁的支撑边界内，不会出现侧翻风险。后侧的竖向立柱按照均匀间距排布，每根立柱对应一个独立的存放卡位，卡位宽度根据常规玻璃、窗扇的厚度预留合理间隙，既可以单块独立存放避免板材相互摩擦，也可以根据存放物料的尺寸灵活调整卡位的使用密度，小尺寸板材可以适当缩小卡位间距提升存储容量，大尺寸板材可以间隔卡位放置，避免相邻物料磕碰。

　　框架底部的支脚结构做了加宽处理，与地面接触的位置预留了膨胀螺栓安装孔，在固定工位长期使用时可以直接通过膨胀螺栓与地面锚固，进一步提升结构稳定性；如果需要在车间内周转移动，也可以在支脚位置加装重载脚轮，适配短距离的工位转运需求，不需要额外借助叉车等设备就能完成整架物料的移位。从设计逻辑上看，这款框架没有采用复杂的连接结构，所有受力杆件均沿受力方向布置，竖向立柱主要承受板材倚靠带来的水平分力，底梁主要承受板材的竖向重力，斜向支撑杆件将立柱承受的水平力传导至底梁后侧，形成闭合的受力回路，没有多余的受力冗余，在保证整体承载能力的前提下尽可能降低了框架自身的重量，减少型材用量降低制造成本。在安装边界上，

　　框架整体高度适配常规车间的层高以及常见的玻璃原片、成品窗扇尺寸，纵深方向的尺寸控制在合理范围，不会占用过多的车间通道空间，多台框架并排布置时可以紧密贴合排列，最大化利用仓储区域的平面空间。在实际使用场景中，这类支架除了用于玻璃深加工车间的原片暂存、成品周转，也可以在门窗组装工位旁作为待装构件的临时存放架，工人取料时不需要大幅度弯腰抬升，直接从卡位中竖向抽出板材即可，大幅降低取料的劳动强度，同时也减少了平置堆叠取料时的板材摩擦划伤问题，提升成品的交付良品率。框架的所有外露棱边均做了倒圆角处理，避免作业人员上下料时被尖锐边角划伤，整体结构没有易脱落的零散部件，长期使用过程中不需要频繁维护检修，仅需要定期检查焊口是否开裂、缓冲垫条是否磨损即可，维护成本极低，适配建材加工、门窗制造类车间的高负荷使用环境。
