平移式滑动门限位阻挡构件结构设计

　　在商用平移隔断门、工业设备防护滑移门、仓储通道推拉门的实际运维场景里，滑动门的行程末端限位一直是容易被忽略却直接影响使用体验的细节——不少现场安装的简易挡块要么是焊接角钢，要么是随意拧上的橡胶块，要么挡止力度不足导致门体滑出轨道，要么硬接触冲击力过大长期使用造成门体边框变形、轨道滚轮崩边，甚至出现门体脱轨的安全隐患。这款滑动门挡块的设计，正是针对这类现场痛点做的结构化优化，完全区别于市面上常见的简易挡止件。

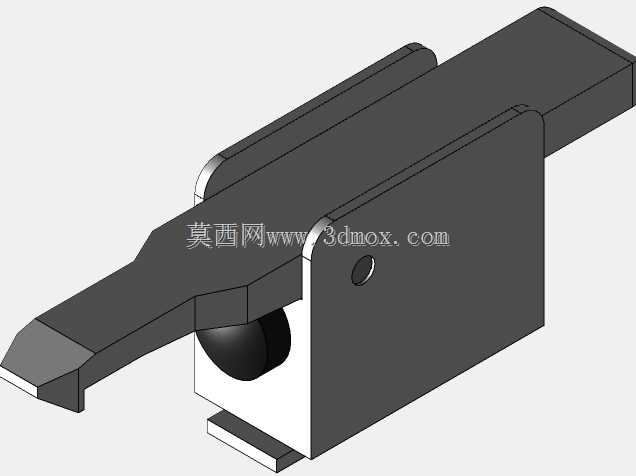

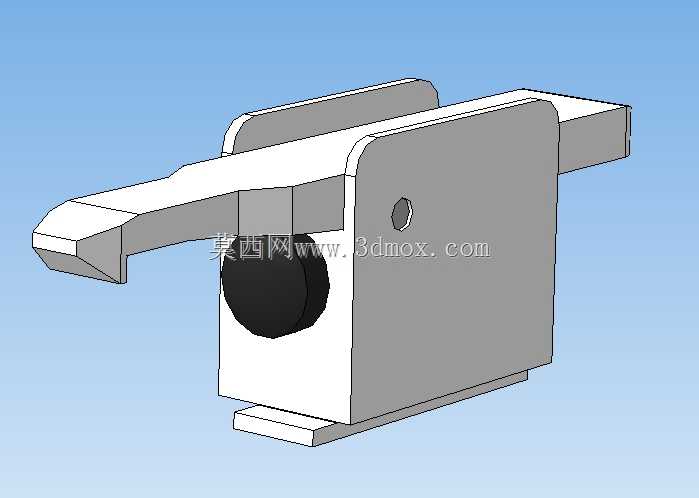

　　从实际功能逻辑来看，这款挡块并非单纯的刚性阻挡件，其结构集成了触发联动、缓冲承接、安装适配三个核心功能模块。前端探出的楔形悬臂是触发端，当滑动门运行到预设行程末端时，门体上配套的撞块会首先接触这个楔形面，而非直接撞击挡块主体，楔形面的倾斜角度经过反复校核，既可以引导撞块顺利滑入挡止位，避免硬碰撞产生的瞬间冲击力，也能在门体出现轻微偏移时起到导向纠偏的作用，防止门体因为安装偏差出现卡滞。中间位置的黑色圆柱构件是缓冲承接模块，采用内嵌式安装结构藏在挡块主体的安装槽内，撞块滑入楔形面后最终的冲击力会由这个圆柱构件承接，相比外露的缓冲垫，这种内嵌结构不会因为长期暴露在车间粉尘、户外潮湿环境里出现老化脱落，缓冲行程控制在8mm以内，既可以抵消门体滑动的惯性，又不会因为缓冲行程过大导致门体关闭后出现旷量晃动。

　　从安装边界的设计考量来看，这款挡块的主体采用L型安装基准面，底部的伸出折边是主要的安装承载面，上面预留了两个沉头安装孔位，可以直接适配市面上主流的工业铝型材滑槽、钢制轨道旁的安装基面，不需要额外做打孔焊接处理，安装时只需要将折边卡入对应安装位，拧紧紧固件即可完成固定，安装公差容忍度达到±1.5mm，即使现场轨道安装存在轻微的直线度偏差，也能通过调整挡块位置适配。挡块主体侧面预留的小圆孔是状态检测的触发位，可以配套安装接近开关，当门体滑动到挡止位时，撞块会触发这个位置的传感器，给设备控制系统传递门体到位的信号，这一设计让这款挡块不仅可以用在手动滑动门上，也能直接适配带自动驱动的电动平移门、设备安全防护门，不需要额外加装独立的到位检测支架，减少现场安装的配件数量。

　　在结构强度的设计思路上，这款挡块没有采用一体化实心结构，而是做了局部的壁厚优化：主体承载壁厚设置为4mm，完全可以承受15kg以内门体以0.5m/s速度滑动产生的冲击力，非承载区域做了适当的减薄处理，在保证结构强度的前提下尽可能降低构件自身重量，同时减少生产过程中的材料消耗。楔形悬臂的根部做了R3的圆角过渡，避免长期受冲击出现应力集中断裂的问题，经过反复的应力仿真校核，在额定冲击力下这个位置的最大应力远低于常用工程材料的屈服强度，长期循环冲击下也不会出现疲劳裂纹。

　　从实际适配场景来看，这款挡块既可以用在写字楼的玻璃平移隔断门、车间的设备安全防护滑移门，也能适配仓储区域的推拉防火门、物流通道的平移隔离门，安装时不需要对现有门体结构做大规模改造，只需要根据门体的实际行程确定挡块的固定位置即可。相比传统的焊接式挡块，这款构件的所有棱角都做了倒钝处理，安装后不会有尖锐的突出边角，避免现场人员通行时被剐蹭受伤，细节处的设计完全符合工业安全防护的相关要求。在三维建模过程中，所有的安装孔位、配合面都做了公差标注，相邻构件的配合间隙控制在0.2mm以内，既保证生产加工时的工艺可行性，也能确保现场安装时的互换性，不会出现因为加工偏差导致装不上的问题。
