三菱HK-KT23UW伺服电机三维结构

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续整机布局的干涉校验效率，这款HK-KT23UW型号伺服电机的建模，完全围绕实际装机的边界条件搭建，没有做多余的外观简化。从实际应用场景来看，这类小功率伺服电机多用于3C电子装配设备的进给轴、小型包装机械的拉膜机构、桌面级机械手的关节驱动，对安装空间的占用要求极为严苛，建模时首先还原的就是输出轴的轴径、键槽尺寸与轴伸长度，这部分是和负载端联轴器、同步轮配合的核心接口，尺寸偏差会直接导致后续装配时出现轴孔配合过松或顶死的问题。

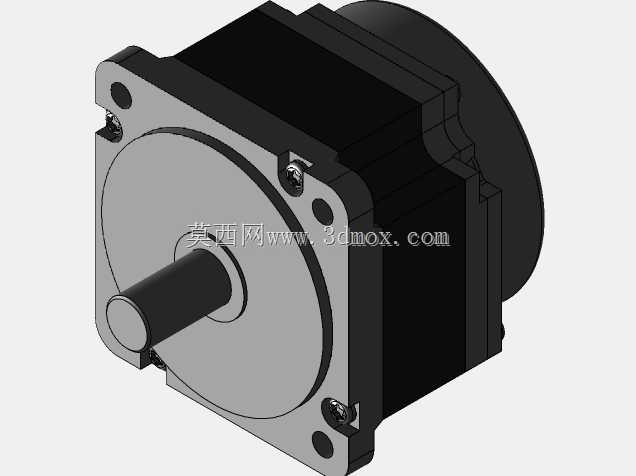

　　模型的主体结构分为前端盖、定子壳体、后端编码器舱、动力连接器四个核心部分，定子外壳的散热筋结构没有做省略处理，实际选型时散热筋的排布方向会影响电控柜内的风道设计，建模时保留了筋条的高度、间距与圆角细节，方便工程师在做整机热仿真时直接调用，不需要二次补画散热结构。前端盖的安装止口做了精确的公差还原，止口的配合长度、倒角尺寸与安装孔的孔位分布完全对应实物的安装基准，在做设备安装板设计时，可以直接提取止口轮廓做定位孔，不需要反复核对二维样本的尺寸标注。

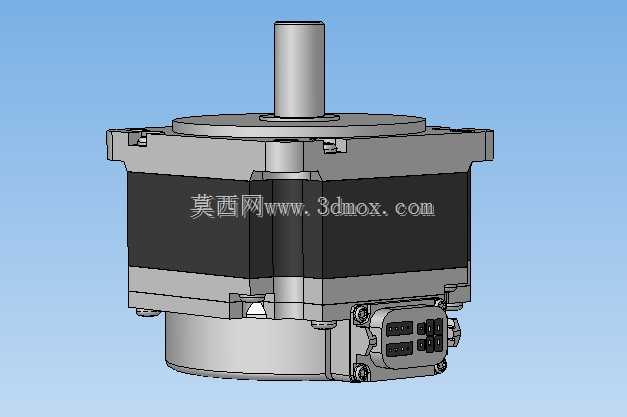

　　后端的动力与编码器连接器采用侧出式布局，建模时还原了连接器的凸起高度、插接口的朝向与固定螺丝的孔位，这部分是很多通用电机模型容易忽略的细节——实际布线时，连接器的突出尺寸如果建模不准，会导致电机尾部和设备护板、线槽出现干涉，甚至出现线缆弯折半径不足的问题，这款模型把连接器的插拔空间也预留了出来，在做布线仿真时可以直接判断线缆的弯曲余量是否满足要求。输出轴的轴承位台阶、轴端的螺纹孔也做了完整还原，轴端螺纹孔用于安装负载的锁紧挡圈，台阶尺寸对应轴承内圈的定位高度，这部分结构的准确性直接影响传动系统的刚性校核。

　　从设计思路上看，这款模型没有做外观上的艺术化处理，所有结构都围绕工程应用的校验需求搭建：壳体的拼接缝位置对应实际的密封胶条安装位，在做设备防护等级设计时，可以直接参考拼接缝的位置设计挡水结构；安装法兰的孔位采用通孔设计，还原了实际安装时螺丝的穿入空间，不会出现建模时孔位做浅导致螺丝长度计算错误的问题；电机尾部的编码器外壳做了等比例还原，编码器的外径尺寸直接决定了电机后侧需要预留的维护空间，在做密集排布的多轴设备设计时，这个尺寸可以帮助工程师合理排布相邻电机的间距，避免后期维护时无法拆卸编码器盖板。

　　在安装边界的还原上，模型的总长度、最大外径、安装法兰的对角孔距都和实物保持一致，没有做缩放处理，工程师在做设备布局时，可以直接把模型调入装配体，测量电机和周围结构件的最小间隙，不需要额外调整缩放比例。输出轴的中心高尺寸也做了精确还原，这部分是和负载端传动机构对中的核心基准，中心高的偏差会导致同步带传动出现偏磨、联轴器出现偏心振动的问题，建模时以安装法兰的底面为基准，严格对齐了输出轴的中心高度，方便工程师直接做对中校验。另外，电机壳体上的接地螺丝孔位也做了保留，在做电气安全设计时，可以直接提取孔位位置设计接地端子的安装路径，不需要二次查找实物的接地位置。
